Vzdálenost mezi střešními trámy, vlastnosti, materiál, instalace.

V první řadě vzdálenost mezi střešními trámy, použitý materiál, způsoby instalace – o tom je tento článek, pokud ho napíšete stručně. Dále vám podrobněji povíme o existujících typech trámů, postupu výpočtu a pravidlech instalace.

Krokvový systém je bezpochyby základem střechy, jejím rámem. Zaprvé musí odolat tíze povrchových materiálů, bednění, sněhu a větru. Zadruhé, maximální životnost celé střechy závisí na její kvalitní konstrukci. Zatřetí, ale ne v poslední řadě, krokve, z nichž se systém skládá, se často nazývají střešní trámy.

Hlavní typy.

Klády v klasickém chápání stavitele jsou nepochybně obdélníkové trámy vyrobené ze dřeva vhodného pro stavbu. Tento termín se používá hlavně k označení konstrukčních částí podlahy. Ve stavebnictví se však název vžil i k označení částí krokvového systému.

Dřevěné kulatiny samozřejmě musí projít procesem sušení v přírodních podmínkách pod přístřeškem (alespoň rok), aby se dosáhlo optimální úrovně vlhkosti. Poté, co je položena střecha, se kulatiny nacházejí v horní části rámu domu, kde je často špatné větrání a vysoká vlhkost. Dřevo musí být navíc impregnováno ochrannými chemickými látkami, které zabraňují tvorbě plísní.

Důležité: trámy nemusí být vyrobeny pouze ze dřeva. Samozřejmě, v některých případech jsou vyrobeny z kovu, moderních kompozitních materiálů. Nalezení takových konstrukčních prvků je však poměrně obtížné a jejich pořízení výrazně zvýší stavební rozpočet.

V první řadě závisí kvalita a stabilita celého krokvového systému na zvoleném typu klád.

Zaprvé existují dva typy:

• vrstvené – v systému s takovými kládami je vždy hřebenový běh, na kterém klády spočívají (jsou vrstvené) svými horními konci. Jejich spodní konce spočívají na stěnové desce;
• zavěšení – v takovém krokvovém systému není žádný hřebenový prvek, trámy spočívají na sobě.

Za druhé, v soukromé bytové výstavbě se nejčastěji instaluje první systém. Kromě toho se v některých případech (pokud je rozpětí větší než 6 metrů) pod každou krokví instaluje nosník.

Materiál pro krokve.

Je důležité vědět, že jehličnaté stromy jsou považovány za optimální druh dřeva pro střešní trámy. Mají totiž řadu výhod:

• nízké náklady (ve srovnání s jinými druhy dřeva);
• nevyžadují složité zpracování;
• dostatečné ukazatele síly.

V tomto případě se za optimální rozměry krokví považují následující:

• 100X100 mm – pro dřevo;
• 50×150 mm – pro desku.

Dalším důležitým ukazatelem je vlhkost. Maximální přípustná hodnota je nepochybně 20 %. Pokud si totiž vyberete materiál s vyšším procentem vlhkosti, během procesu schnutí se smrští. To následně povede k deformaci celého krokvového systému.

Jak provádět výpočty.

Pokud je dům postaven s předběžným projektem, veškeré výpočty provede odborník. Je důležité zohlednit veškeré zatížení v oblasti, kde se staveniště nachází. Dále je nutné zjistit délku klád, frekvenci kroků instalace a průřez.

V tomto případě, pokud projekt nebyl realizován a neexistují žádné výpočty, si můžete všechny potřebné ukazatele určit sami. V první řadě můžete použít různé tabulky obsahující normy nebo online kalkulačku. Stačí zadat všechny potřebné parametry a program ukazatele vypočítá.

Kromě toho budete muset vzít v úvahu takový ukazatel, jako je maximální průhyb krokví. Na tom závisí únosnost hotového systému. Například – při délce klády 5 metrů je maximální průhyb 2 mm. Pokud se nad tím zamyslíte, může se zdát, že dva milimetry na 5 metrů nejsou tak velké číslo. Nepochybně se při velkém zatížení sněhem ukazatel výrazně zvyšuje. Důsledky:

• prohýbání všech krokví – nevzhledný vzhled střechy. Jedná se o vnější vadu, která je obtížná, ale lze ji tolerovat;
• zlomení jednoho nebo více krokví. To je již vážný problém, který bude vyžadovat opravy celé střechy – výměnu krokvového systému (jeho modernizaci), přeložení střešních krytin.

Obecné požadavky na krokvový systém.

Systém, sestávající z jednotlivých nosníků, musí mít v konečném důsledku řadu důležitých vlastností:

• tuhost a pevnost upevnění prvků. Základní jednotkou systému je dvojice střešních trámů instalovaných v určité vzdálenosti – schodu. Jejich spojení tvoří trojúhelník. Jak je známo, takový geometrický útvar se vyznačuje svou pevností. Stavitel je povinen vytvořit pevné spojení tak, aby části útvaru tvořily tuhý rám;
• nízká měrná hmotnost. To je zvláště důležité pro projekty, které zahrnují jednoduché typy základů, které nejsou určeny pro těžké zatížení, a lehké stěnové materiály (například rám);
• kvalita řeziva. Stojí za to vybrat pouze třídy 1-3. Pokud plánujete instalaci těžkého rámu s koláčem tepelné izolace, laťování, těžkých povrchových materiálů (například dlaždic) – zvolte třídu 1.

Důležité: standardní délka trámů a prken z měkkého dřeva je 6 metrů a trámů a prken z modřínu je 4,5 metru.

Co určuje rozteč mezi krokvemi?

Nejen únosnost krokvového systému, ale také zvýšení odhadu nákladů závisí na tom, jak správně je tento ukazatel vypočítán. Příliš časté umístění krokví vám neumožní ušetřit na materiálu a bude to ztráta peněz a času. Jaké ukazatele jsou důležité při výpočtu minimálního kroku instalace protokolů:

• tvar střechy;
• úhel jeho sklonu;
• vlastnosti dřeva, ze kterého jsou trámy vyrobeny;
• návrh systému krokví;
• celkové vypočítané zatížení střechy – zahrnuje jak hmotnost konečného střešního materiálu, tak průměrné množství srážek v regionu;
• laťování – dřevo nebo deska, plné nebo děrované.

Všechny tyto parametry dohromady vám umožní určit minimální krok.

V první řadě je nutné určit účel střechy. Pokud se jedná o obytný dům, střecha vydrží poměrně značné zatížení, zejména v zimě. Pokud se však rozhodnete postavit pergolu, vzdálenost mezi krokvemi nebude důležitá. Zde hraje roli vnější faktor – jak krásně bude instalace s určitým krokvem vypadat. Jinými slovy, ozdobné trámy netrpí žádným zatížením. Krok pro ně není nutné vypočítávat samostatně.

Nuance výpočtu.

Zvažme situace, kdy jednotlivé ukazatele mohou ovlivnit krok instalace protokolů:

• zatížení sněhem a větrem. Například pokud předběžné výpočty umožňují instalaci střešních trámů každý 1 metr, ale v oblasti, kde se dům staví, se očekává značné zatížení sněhem a větrem, bude nutné tento parametr snížit o 20-40 cm. To platí pro plochou střechu, ale pokud je sklon 45 stupňů nebo více, lze indikátor naopak zvýšit na 1,2 nebo 1,4 metru;
• izolace. Pokud plánujete izolaci střechy, je vhodné porovnat krok instalace s velikostí izolačních rohoží. Standardní šířka je 60, 80, 120 cm. Pokud se na tento bod nepostaráte, budete muset rohože upravit podle stávajících parametrů vzdálenosti mezi trámy. To povede ke vzniku velkého množství odřezků a co je nejdůležitější – tepelných mostů a trhlin. Ve skutečnosti bude izolace neúčinná;
• zatížení – statické a dynamické. Statika je hmotnost samotné střechy, vrchního nátěru, sněhu a dalších prvků. Dynamika je vítr, osoby na střeše, zařízení atd. Všechny tyto typy zatížení mohou na střechu dopadnout najednou. To znamená, že bude nutné vzít v úvahu kritickou hodnotu, při které střecha nebude schopna odolat celkovému zatížení;
• typ povrchové úpravy střešní krytiny. Každý typ má svůj vlastní vypočítaný krok pro instalaci klád. Mnoho z nich se vyrábí ve standardizovaných velikostech plechů, na okrajích musí být připevněny přímo k kládám nebo laťování. Je důležité dosáhnout shody. Jinak bude instalace nátěru trvat dlouho a bude obtížná.

Hlavní typy střešních konstrukcí.

Výběr klád se provádí v závislosti na typu střešní konstrukce, která se plánuje postavit na konkrétním domě. Existují určité možnosti, u kterých klasické „trojúhelníkové“ uspořádání klád vůči sobě navzájem není relevantní.

Kůlna.

Nejjednodušší a nejoblíbenější konstrukce střechy. Zde trámy spočívají na stěnách domu, které mají různou výšku, což tvoří úhel sklonu. Tento typ střechy je omezen pouze délkou rozpětí. Problém může spočívat v tom, že rozpětí může být výrazně delší než délka krokví. Východiskem z této situace je prodloužení krokví a instalace podpěrných sloupků na spoji těchto částí.

Štít.

Ale u tohoto typu střechy se používá klasické schéma spojování klád, kdy se vytvoří trojúhelník. Navzdory zdánlivé jednoduchosti může sedlová střecha způsobit mnoho problémů s výpočty a instalací. Poznámka – čím delší je rozpětí, tím složitější bude konstrukce. Čím více dalších prvků bude obsahovat.

Podkroví.

Mansardová střecha, tak oblíbená mnoha majiteli domů, se skládá z mnoha prvků a souvisí s tzv. rozbitými střechami. Zvláštností je uspořádání klád v různých rovinách – horní a dolní.

Proces montáže mansardové střechy probíhá ve dvou fázích:

• Nejprve se smontuje nosný rám;
• poté se na něj umístí krokvový systém. Horní rovina se sestavuje stejným způsobem jako sedlová střecha.

Kyčel.

Její zvláštností je, že se zde používá několik druhů klád najednou. Valbová střecha zahrnuje čtyři svahy. Kombinuje dva trojúhelníky a dva lichoběžníky.

Systém je sestaven z vrstvených prvků, hřebenového nosníku. Ten je však výrazně kratší než celková délka střechy. Z tohoto důvodu se při instalaci krokvového systému používají tři typy klád najednou:

• Hlavní jsou nejdelší. Na bočních svazích tvoří dva lichoběžníky;
• diagonály – pro spojení konce hřebenového nosníku a rohu domu;
• krátké (dlouhonohé) – jejich horní konec se opírá o diagonály.

Stan.

Dalším typem valbové střechy, s jediným rozdílem, že všechny její svahy mají stejnou velikost a tvar – rovnoramenné trojúhelníky. Z hlediska konstrukce jsou naprosto identické s trojúhelníkovými svahy, které se instalují při stavbě valbové střechy. Pro instalaci každého trojúhelníku se používají následující typy krokví:

• hlavní – 4 kusy;
• diagonály – 4 kusy;
• krátká – vypočítá se na základě délky úhlopříčky.

Vícenásobné kleště.

V první řadě se skládá z několika svahů najednou, které tvoří vnější a vnitřní rohy střechy. Dalším rysem je, že se používají dva typy klád najednou – vrstvené a zavěšené.

Tento typ krokvového systému není typický. Koneckonců, majitel domu nebude schopen samostatně vypočítat všechny parametry pomocí tabulkových dat. Každá střecha se počítá pro konkrétní projekt a požadavky zákazníka. To platí zejména pro situace, kdy je v projektu realizována mansardová střecha.

Při stavbě kombinované střechy představují zvláštní výzvy dva konstrukční prvky:

• údolí – úhly tvořené svahy. Údolí zpravidla zažívají během provozu střechy zvýšené zatížení. Proto musí být i ve fázi výstavby vyztužena – dalšími stojany, distančními podložkami;
• oblasti, kde se hřebeny spojují mezi svahy. Hřebenové trámy se musí sbíhat v jednom bodě a spoje musí být bezpečně upevněny.

Způsoby upevnění krokví.

Existuje nepochybně mnoho způsobů, jak spojit krokve navzájem a s dalšími prvky systému. Nejprve si podrobněji povíme o těch nejběžnějších.

K nástěnné desce.

Mauerlat je v první řadě trám nebo kláda položená podél horního obvodu vnější stěny domu. Pro připevnění krokví k takovému trámu se na něm vytvoří zářez. V tomto případě se deska připevňuje drátem, hřebíky a šrouby. Je důležité, aby takové upevnění neumožňovalo žádnou pohyblivost konstrukce.

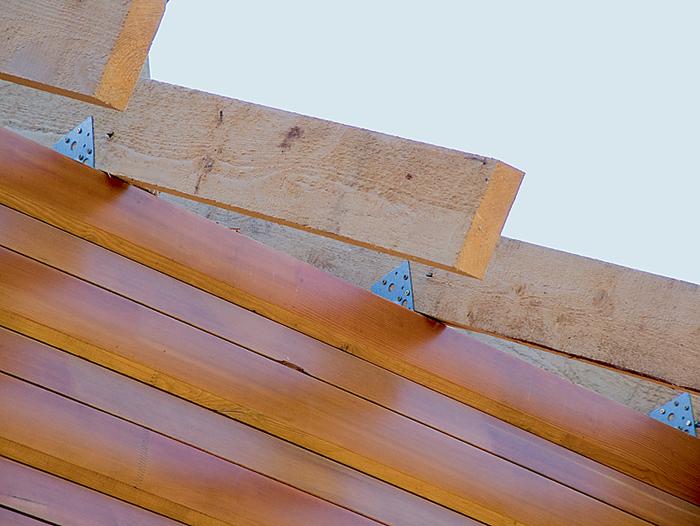

Je mnohem snazší použít speciální kovové spojovací prvky. Perforovaný rohový prvek lze sehnat v každém železářství. Připevňuje se jednoduše – jedna police k nosníku stěnové desky, druhá k krokvi. Pokud potřebujete upevnění zesílit, rohový prvek se montuje na obě strany trámu.

Důležité: při stavbě dřevěného domu ze dřeva, které se v budoucnu smrští, lze použít plovoucí metodu upevnění. Speciální konstrukce kovových spojovacích prvků také umožní krokvím „pohyb“ v přijatelných mezích. V opačném případě se při pevném upevnění systém během smršťování deformuje.

K hřebenovému trámu.

Také běžné metody upevnění polen:

• s pomocí zářezu a upevňovacích prvků (obvykle dlouhých hřebíků). Proto se tato metoda používá stále méně. Z tohoto důvodu stavitelé raději nenarušují celistvost dřeva, ze kterého je hřeben vyroben. A tato metoda je poměrně pracná;
• pomocí ocelových spojovacích prvků – rohů nebo desek. Oba prvky se zpravidla používají současně. Perforovaný povrch spojovacího prvku umožňuje v první řadě rychlé a bezpečné upevnění obou prvků vůči sobě;
• pomocí plovoucích spojovacích prvků. Prvek není vyroben speciálně. Aby se zabránilo tuhému upevnění a krokve se mohly volně pohybovat, používají se samozřejmě 4 upevňovací desky najednou. Montují se po dvou na každý trám, ale navíc jsou vzájemně spojeny – v párech. Hlavním úkolem plovoucího spojení je zabránit tomu, aby se krokve při smršťování domu pohybovaly od sebe a deformovaly.

Samozřejmě, bez ohledu na zvolenou metodu, hlavní je, aby práce byla provedena co nejspolehlivěji. Pokud existují pochybnosti, vyplatí se použít spojovací prvky na obou stranách každého krokvového prvku. Také se mnoho lidí snaží ušetřit peníze a odmítají kupovat perforované kovové spojovací prvky. Stojí za to si uvědomit, že střecha je důležitým prvkem v celkovém designu domu. Neméně důležitý než základ.

Závěr.

Nejprve, než začnete s montáží krokvového systému, je třeba provést všechny výpočty. Velký význam má krok instalace a způsob upevnění klád k desce stěny a hřebenovému trámu. Samozřejmě v některých případech je nutné pevné upevnění a pokud se dům může smršťovat, měli byste zvolit plovoucí typ upevnění. Krok instalace závisí na mnoha faktorech. Mezi ně patří typ střechy, úhel sklonu, zatížení a další.

Především vám děkujeme za přečtení tohoto článku. Jsme si jisti, že vám byl článek užitečný a informace o vzdálenosti mezi střešními trámy vám pomohly pochopit zásady instalace krokví.

Proto vás žádáme o zanechání komentářů – váš názor je pro nás důležitý.

Ahoj! Jmenuji se Alexej Grigorjev. Stavebnictví se věnuji více než 15 let, od roku 2006. Na prvním místě je pro mě kvalita a dochvilnost. Za celou tu dobu postavil a opravil obrovské množství objektů. Nedávno jsem si uvědomil, že o zastřešení a zásadách montáže bylo napsáno velmi málo kvalitního obsahu. Proto jsem se rozhodl vytvořit tento zdroj pro informační účely. Vždy mi ale můžete napsat a já spolu se svými redaktory odpovím na vaše dotazy. Snažil jsem se vytvořit portál pro lidi a přinášet vám všechny užitečné informace

Kvalita a životnost střechy do značné míry závisí na správném výpočtu sklonu krokví. Ovlivňuje instalaci izolace, upevnění střešního materiálu a instalaci dalších dílů. Věnujte pozornost pouze požadavkům na vzdálenost pod střešními plechy, pak mohou nastat problémy s izolačními deskami. Naopak úprava izolace na míru může rám příliš zeslabit a v zimě hrozí zborcení. Jak správně vypočítat vzdálenost mezi krokvemi střechy? O tom si povíme v našem článku.

Základy určování sklonu krokví

Rozteč mezi krokvemi zpravidla závisí na několika faktorech. Ale obvykle se vzdálenost pohybuje mezi 0,6 a 1,2 metru. Tato čísla jsou v praxi zaokrouhlena, vzdálenost se může lišit o několik centimetrů směrem dolů. Pro přesné určení je třeba provést následující výpočty:

1. Určete délku svahu měřením podél okapu domu. Předpokládejme, že to bude 17,8 metru.
2. Výsledný údaj vydělte plánovanou roztečí krokví. Pokud by bylo rozhodnuto, že vzdálenost mezi nosníky bude 0,8 metru, pak 17,8/0,8 = 22,25.
3. Dále výsledek zaokrouhlite nahoru a přidejte jeden: 23 + 1 = 24. V této fázi se určí počet požadovaných krokví.
4. Nyní vypočítáme vzdálenost mezi osami nosníků. K tomu je třeba délku svahu vydělit počtem krokví: 17,8/24 = 0,74 m.

Určíte tedy skutečnou vzdálenost, ve které by měly krokve stát pro střechu vyrobenou z kovových tašek nebo jiného materiálu.

Při plánování střešního rámu se často používají specializované kalkulačky. Zadají základní údaje a dostanou hotový výsledek. Neměli byste však programu zcela důvěřovat, protože některé podmínky může vzít v úvahu pouze osoba. Při výpočtu můžete pochopit, jak systém funguje, jaká zatížení jsou aplikována. V případě potřeby se provádějí úpravy pro zpevnění nebo odlehčení konstrukce. Nezávislý výpočet vám pomůže přesněji určit požadovaný sklon krokví sedlové a šikmé střechy.

Populární sázková kancelář vydala aplikaci, 1xBet pro Android si můžete oficiálně stáhnout kliknutím na odkaz bez registrace a zcela zdarma.

Výpočet sklonu v závislosti na střešním materiálu

Pro každý nátěr jsou vyvinuty jeho vlastní normy a rozměry pro krokvový systém. Hlavními faktory jsou pevnost materiálu, jeho hmotnost a odolnost vůči vnějšímu zatížení. Podívejme se na hlavní typy povlaků.

Profily z plechu

Rozteč krokví pod vlnitým plechem se může lišit od 0,6 do 0,9 m Konečný výsledek závisí na dalších podmínkách, o kterých budeme diskutovat níže. Pokud by měl být schod z nějakého důvodu větší, přidejte desku průřezu s větším průřezem. V tomto případě se obvykle volí samotné krokve o rozměrech 50×100 nebo 50×150 mm.

Kromě krokví se používá opláštění 30×100 mm. Mezera mezi deskami by měla být asi 0,5 metru. Může to být více, vše závisí na typu vlnitého plechu a výšce vlny. Opláštění desky vyčnívající za hranice římsy by měly být o 1,5 cm silnější než obvykle. To se provádí na základě potřeby připojit ventilaci, komín nebo odvodnění.

Keramické dlaždice

Hlavním problémem při navrhování rámu krokví pro keramické dlaždice je velká hmotnost střešního materiálu. Je 10krát těžší než vlnitý plech a váží od 40 do 60 kg na metr čtvereční.

Pro tento nátěr se používají suché trámy s vlhkostí pouze 15 %. Jejich průřez by měl být buď 50×150 nebo 60×180 mm. U takových indikátorů může být maximální přípustná vzdálenost mezi krokvemi 1,3 metru. Minimální přípustný krok, přes který lze umístit krokve, je 0,8 m Konečné rozhodnutí je ovlivněno sklonem střechy: při 15° je krok 0,8 m, při 75° – 1,3 m.

Zohledňuje se také délka nohy krokve, čím je kratší, tím větší je mezera a naopak. Kromě toho, pokud je sklon menší než 45 ° a je plánován pohyb po povrchu, trámy jsou umístěny v krocích nejvýše 0,85 m.

Vzdálenost mezi deskami opláštění je zvolena tak, aby každý průsečík dlaždic měl svůj vlastní základ. Standardní délka materiálu je 400 mm a míra přesahu při instalaci se pohybuje mezi 55 a 90 mm. Ukazuje se, že vzdálenost mezi centrálními osami opláštění může být buď 310 nebo 345 milimetrů.

Kovové dlaždice

V posledních letech se otázka stala obzvláště akutní: jak určit vzdálenost mezi krokvemi pro kovové dlaždice? Napodobuje dražší keramický materiál, ale zároveň má pozitivní vlastnosti vlnité lepenky. Instalace takového povlaku je jednoduchá a nevyžaduje velké finanční náklady. To vše činí materiál atraktivním pro střechy soukromých domů.

Hmotnost kovových dlaždic je menší než hmotnost keramických dlaždic, takže je vyžadován jednodušší rám. Průřez nosníků se zmenší na 50×150 mm a zvětší se rozteč mezi opláštěním. Rozteč krokví u kovových dlaždic se pohybuje mezi 0,6 a 0,95 m.

Pro kovové dlaždice odborníci doporučují použít izolaci o tloušťce 0.15 metru. Pokud však plánujete vytvořit obytné podkroví, instalujte rohože nebo desky o tloušťce 0,2 m.

Ondulin

Přípustná rozteč pro povlak ondulinu je 0,6-0,9 metru. Standardní krokve je 50×200 milimetrů. Tyto rozměry vám umožní odolat vytvořenému zatížení střešního koláče na sedlové střeše.

Na protimříži je připevněno laťování z tyčí o rozměru 40×50 milimetrů. Rozteč mezi středovou osou je 600 mm.

Další faktory

Při výpočtu sklonu krokví se věnuje pozornost nejen typu střešní krytiny. Zohledňuje se mnoho dalších bodů, jejichž údaje lze nalézt v referenčních knihách a SNiP. Zde jsou některé z faktorů:

1. Zatížení sněhem a větrem. Čím více sněhu v zimě napadne a čím silnější vítr fouká, tím menší by měla být vzdálenost mezi trámy. Pokud však zvětšíte sklon střechy nad 45°, můžete sklon zvětšit.
2. Výběr izolace. Pro snížení nákladů na izolační desky se doporučuje zohlednit jejich standardní velikosti. Rohože se vyrábí v šířkách 600, 800 a 1200 mm. Pokud se tento stav zanedbá, pak se objeví velké množství podřezů, vzniknou tepelné mosty a stavba se zpozdí.
3. Kvalita řeziva. Zde se bere v úvahu druh dřeva, třída a průřez. Jak bylo uvedeno výše, pevnost je ovlivněna tím, jak dobře byl nosník vysušen. Při nákupu dřeva věnujte pozornost rovnosti a přítomnosti vad ve formě suků a stop škůdců.
4. Podlahové nosníky a táhla. Pokud instalujete podkrovní podlahu pod sedlovou střechou, pak by maximální vzdálenost mezi krokvemi měla být 0,75 metru.

Výpočet vzdálenosti nosníků pro sedlovou a sedlovou střechu je odlišný. I když dělá několik svahů, pro každý je nutné provést výpočet individuálně. To platí zejména pro budovy s různě dlouhými okapy.

S přihlédnutím ke všem těmto faktorům můžete určit, na jakou vzdálenost instalovat krokve. Přestože všechny výpočty lze provádět nezávisle, protože referenční údaje jsou volně dostupné, je lepší se obrátit na profesionály. Mají zkušenosti s projektováním a rychle určí požadovanou vzdálenost mezi krokvemi. Vyhnete se tak případným chybám a budete mít jistotu bezpečí.
