Parní vytápění v soukromém domě: průmyslové plynové kotle a jak si je vyrobit sami

Pro obyvatele soukromého sektoru, majitele chat a venkovských domů byla otázka organizace vytápění obytných budov vždy relevantní. Vzhledem k široké škále moderních kotlů a topných zařízení a skvělým technickým možnostem se mnoho lidí zajímá o otázku, jak si vlastníma rukama vytvořit parní vytápění v soukromém domě.

Podle odborníků v oblasti výstavby soukromých domů většina majitelů domů preferuje ohřev vody. Vytápění v domě v téměř 75 % bytových domů v soukromém sektoru, zejména v městských oblastech, provádí autonomní systémy ohřevu vody.

Pro vaše informace: Parní vytápění je typ vytápění prostor, při kterém se chladivo zahřívá vodní párou. Tento typ vytápění se praktikoval již v 19. století. Vzhledem k velkému nebezpečí, které představuje vodní pára zahřátá na vysoké teploty, tato metoda ztratila svůj význam. Postupem času byla pára nahrazena vodou, která slouží jako hlavní chladivo. Parní vytápění je poměrně starý systém, který se široce používá pouze pro průmyslové a výrobní účely.

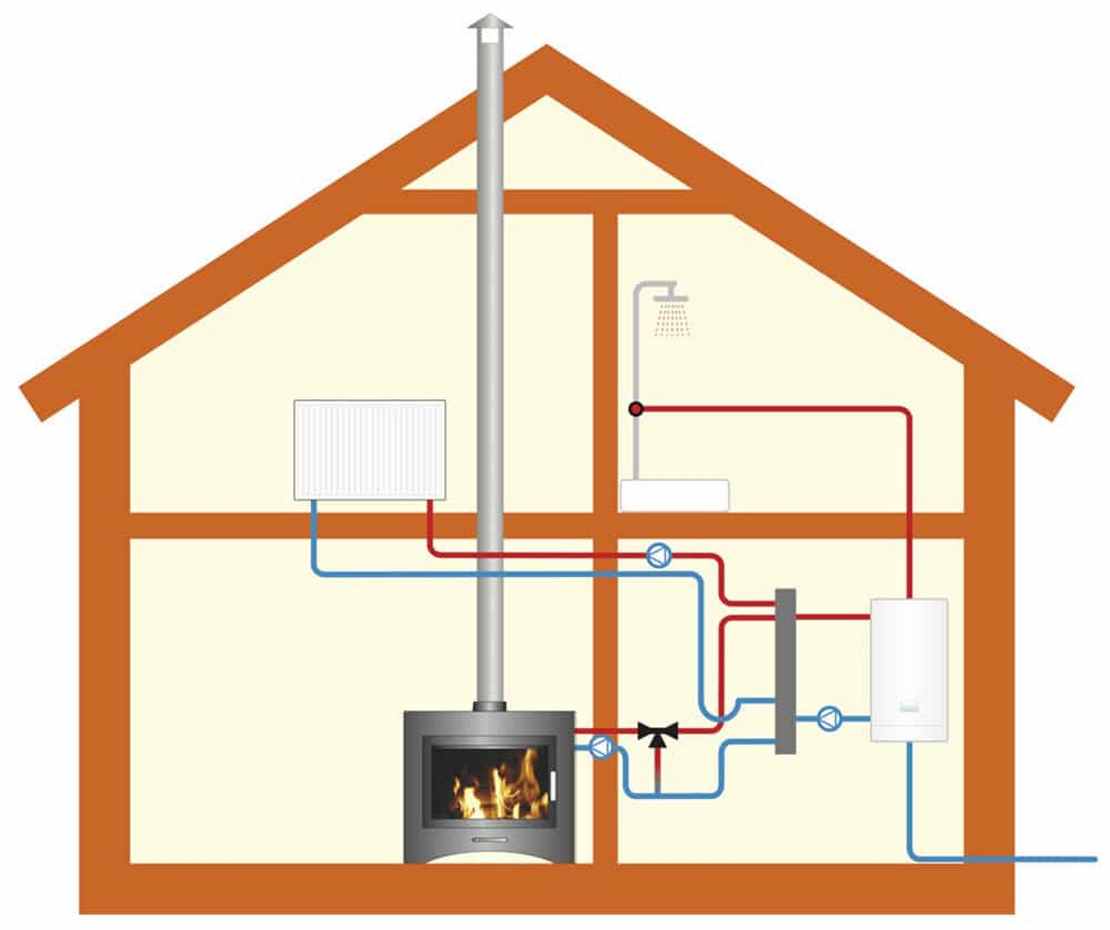

Schéma instalace parního vytápění pro soukromý dům, které se dnes používá téměř beze změny, je nejjednodušším a nejpohodlnějším způsobem organizace vytápění obytných prostor. Hlavním důvodem pro odmítnutí páry jako nosiče tepla je velké nebezpečí v důsledku silného ohřevu povrchů samotného kotle a radiátorů. Téměř jakýkoli fyzický kontakt s baterií v tomto případě hrozil těžkými popáleninami. Průlom v systému parovodu je plný značných katastrof pro obyvatele a poškození majetku v prostorách.

Skutečnost, že vytápěný kotel je téměř nemožné regulovat a snížit teplotu uvnitř místnosti na příjemnou úroveň, také sehrála roli v odmítnutí používání páry. Parní vytápění domu se často stalo příčinou značné nadměrné spotřeby paliva, což tento typ vytápění učinilo ekonomicky nevýhodným. Navzdory mnoha důvodům, proč nepoužívat páru k vytápění, parní kotel stále vzbuzuje zájem spotřebitelů a samotné parní vytápění zůstává relevantním tématem k diskusi.

Moderní technické možnosti pro vybavení soukromého domu autonomním vytápěním

Mnoho obyvatel soukromých domů se dnes snaží vyřešit problém instalace vlastního autonomního systému vytápění. Jednou z podmínek pro úspěšnou realizaci projektu bude schéma parního vytápění, na základě kterého si můžete svůj dům vybavit plynovým kotlem a potrubním systémem svépomocí. Na diagramu vidíte, jak by měla vypadat parní kotelna v soukromém domě.

Na první pohled není nic složitého, ale během instalace a montáže je nutné dodržet nezbytnou postupnost připojení zařízení. Váš dům, který plánujete vybavit parním kotlem, musí mít odpovídající rozměry, speciálně vybavené místnosti pro instalaci kotle. Parní vytápění v soukromém domě s pomocí schématu, které vám je nabídnuto, dává představu o principu fungování parního kotle a veškerého ostatního zařízení.

Pro vaše informace: Oficiálně je parní vytápění povoleno v průmyslových a technologických zařízeních, kde je potřeba vytápět velké vnitřní prostory s omezenou přítomností osob. Pára se úspěšně používá jako nosič tepla pro vytápění skleníků.

Vzhledem k tomu, že neexistuje žádný oficiální zákaz používání parního vytápění v každodenním životě, může se každý z nás svobodně rozhodnout, jaký druh vytápění nainstaluje a jakému zařízení dá přednost.

Abychom pochopili princip fungování parního vytápění v obytném domě, je nutné se seznámit s principem fungování systému a schématem zapojení zařízení, hlavních jednotek a sestav celého komplexu. Nejprve je třeba se zamyslet nad výhodami. Co dává parní vytápění domu, jaké jsou jeho výhody:

• Parní topný systém není ohrožen zamrznutím. Kotel lze připojit kdykoli během roku. Tato výhoda je klíčová při výběru typu vytápění, který dáte přednost pro venkovský dům;
• výměníky tepla zajišťují téměř 100% udržení tepla;
• účinnost parního vytápění je založena na ohřevu místnosti konvekcí vzdušných hmot a tepelným zářením z radiátorů;
• Vysoký tlak vytvořený v systému zajišťuje přístup chladicí kapaliny do horních pater a snadno zajišťuje teplo dvoupatrovému domu;
• Během instalace se používají trubky menšího průměru a radiátory mají také menší rozměry;
• nízké náklady na vybavení, poměrně jednoduchá instalace parního vytápění v soukromém domě vlastníma rukama.

Pro vaše informace: Pro parní potrubí je lepší použít kovové válcované trubky. Průměr trubek pro parní ohřev je menší. Kov obsahuje mosaz a cín, což zabraňuje tvorbě vodního kamene uvnitř parního potrubí.

Nevýhody parního vytápění byly zmíněny hned na začátku. Každý má právo je vzít v úvahu, pro ty, kteří dali přednost parnímu kotli, doporučujeme seznámit se s poměrně jednoduchým a srozumitelným schématem. S využitím doporučení odborníků si můžete vlastníma rukama postavit poměrně efektivní autonomní parní vytápění ve svém domě. Abyste mohli nezávisle vést teplo ve svém domě, neměli byste šetřit na materiálech a ovládacích zařízeních. Čím více senzorů a ochranných mechanismů je v systému instalováno, tím vyšší je vaše bezpečnost a tím delší bude normální provoz kotle, parních potrubí a radiátorů.

Při zahájení prací na instalaci autonomního vytápění ve vašem domě je první věcí, kterou musíte udělat, vypracovat kompetentní projekt. Ve fázi návrhu je důležité zohlednit všechny technické a inženýrské nuance, včetně plochy vytápěné místnosti, požadovaných teplotních parametrů a technických vlastností samotné jednotky.

Je nutné se rozhodnout hned. Parní kotel bude dům pouze vytápět, nebo je nutný i přívod teplé vody. Nejlepší možností by bylo zvolit dvouokruhový topný systém, díky kterému budete mít doma zásobování teplou vodou.

Instalace samotného systému se provádí v přísném souladu s projektovými podmínkami, jinak riskujete přerušení dodávky vody a tepla během provozu kotle. Důležitým bodem pro normální provoz parního vytápění v budoucnu je připravenost prostor z hlediska inženýrství a technologií. Pro kotel musí být použita samostatná místnost, nejlépe polosuterénního typu, kde je neustálý přístup vzduchu. Příprava základů pro kotel zajistí správnou instalaci zařízení a jeho nepřetržitý provoz. Potrubí lze pokládat vodorovně nebo svisle. Samotné uspořádání potrubí může být horní nebo spodní. Pořadí a způsob pokládky topných trubek závisí na technologických vlastnostech budovy a uspořádání interiéru.

Kotel se připojuje k hlavnímu potrubí topného systému v souladu s nezbytnými bezpečnostními opatřeními. Nejprve se ke kotli připojí parní hlavní potrubí, poté se připojí radiátory. Teprve po dokončení instalačních prací v celém domě se připojí plynové potrubí, které přivádí plyn. Schéma ukazuje, kde a na jakých místech je nutné instalovat uzavírací ventily, regulační senzory, přídavná čerpadla a nádrže. Pořadí připojení potrubního systému, instalace regulačních a měřicích zařízení určuje vaši bezpečnost a úroveň pohodlí v domě v budoucnu.

Princip fungování systému. Typy parního ohřevu

Abyste zjistili, jak efektivně provést parní vytápění v soukromém domě, je lepší se nejprve seznámit s existujícími typy.

Technologicky existují dva systémy:

• uzavřený, tj. uzavřený systém, ve kterém kondenzát proudí zpět do kotle;
• otevřený, oddělený systém, ideální pro soukromý dům.

U druhé možnosti se kondenzát hromadí v samostatné nádrži a poté se díky čerpadlu přivádí zpět do kotle. Toto schéma je bezpečnější a pohodlnější pro vytápění dvoupatrového domu.

Ústředním prvkem topného systému je parní kotel, který je na rozdíl od průmyslových modelů navržen pro nízký tlak. Během svého provozu kotel produkuje vodní páru, kterou přivádí do parovodního systému. Pára proudí potrubím ke všem radiátorům připojeným k systému a ohřívá je na určitou teplotu. Během procesu ochlazování páry dochází k intenzivnímu uvolňování tepelné energie, což zajišťuje potřebný účinek. Ochlazená pára se mění na kondenzát, který samospádem proudí do akumulační nádrže.

Pokud máte zájem o systém parního vytápění v chatě nebo soukromém domě, měli byste si pamatovat následující. Současné modely zařízení mohou mít tlak v systému nižší než atmosférický, nebo naopak tlak v systému může dosáhnout 6 atm. Aby se efektivně využíval provozní kotel a nedocházelo k nadměrné spotřebě paliva, instaluje se regulátor přívodu páry. V případě potřeby, pokud chcete nechat místnost vychladnout, jednoduše uzavřete přívod páry do systému. Pro dosažení požadovaného efektu se ve většině případů používají litinové a ocelové radiátory.

Každý z nás si vybírá, jak bude dům vytápět, ale v některých případech je lepší naslouchat doporučením odborníků. Účinnost topného systému může být srovnána s negativními faktory, se kterými se musíme během provozu setkat. Parní vytápění má navzdory řadě nedostatků v domácnosti hmatatelné technologické výhody ve srovnání s jinými typy a způsoby vytápění.

• Parní vytápění: relevantní a efektivníSoukromý venkovský dům je snem každého obyvatele města, příležitostí být daleko od shonu, hluku a znečištění. Přirozeně, aby.
• Instalace vytápění v soukromém domě: zařízení domácího vytápění, schéma zapojení s příklady fotografií a videíV soukromých domech si musíte topné systémy instalovat sami. Existují různé typy a často při stavbě domů i jejich majitelé.
• Potrubí elektrického topného kotle, jak promyslet schéma, funkce připojení, viz fotografie a videaBez dodržování všech pravidel pro instalaci prvků topného systému a bez výpočtů není možné zajistit kvalitní a efektivní dodávku tepla pro bydlení.

V soukromých domech se pro vytápění častěji používají vodní okruhy, ale parní vytápění má také mnoho výhod, takže jej lze považovat za možnost pro systém vytápění venkovského domu. Navzdory složitosti takového vytápění jsou tyto systémy v některých případech ekonomičtější a ziskovější než tradiční vodní okruhy.

• Parní vytápění a co to je?
• Výhody a nevýhody parního vytápění
• Charakteristiky a schéma zapojení zařízení
• Kotle pro parní topná zařízení
• Výpočet výkonu kotle
• Instalace parního vytápění v soukromém domě
• Součásti parního systému
• Instalace systému

Parní vytápění a co to je?

Při varu vody se uvolňuje vodní pára, která má velké množství tepelné energie. Energie se do okolního prostředí přenáší v okamžiku kondenzace, jinými slovy, když voda přechází z plynného stavu do kapalného.

Stejný princip se používá i při parním vytápění. Voda vroucí v kotli je přiváděna potrubím do topných zařízení, kondenzuje v nich a uvolňuje teplo. Poté je chladivo, které se stalo kapalným, přiváděno potrubím do speciálního akumulátoru. Odtud kapalina proudí samospádem nebo je do kotle vtlačována tlakem.

Výhody a nevýhody parního vytápění

Parní vytápění v soukromém domě poskytuje následující výhody:

1. Nízké náklady na zařízení. Cenově výhodné použití. Systém lze vyrobit z běžných kamen, což je obzvláště důležité pro obydlené oblasti bez plynofikace.
2. Protože chladicí kapalina nezamrzá, lze systém použít v sezónních obytných budovách.
3. Účinnost vytápění místností se zvyšuje sáláním tepelné energie a konvekcí.
4. Pro sestavení systému můžete použít malé radiátory a trubky s malým průřezem, což vám umožní ušetřit na materiálech.
5. Pára se rychle dostane do každého bodu topného systému, bez ohledu na jeho složitost a velikost domu.
6. Rychlé vytápění prostor je další výhodou.
7. Koeficient prostupu tepla je velmi vysoký, takže tepelné ztráty jsou sníženy na nulu.
8. Takové systémy lze použít v kombinaci s podlahovým vytápěním.

Před instalací parního vytápění je třeba prostudovat jeho nevýhody. Nevýhody parního vytápění jsou následující:

• při cirkulaci v okruhu vytváří pára hluk (pro snížení hladiny hluku jsou uvnitř stěn položeny měděné trubky a kotel je umístěn v samostatné místnosti);
• topná zařízení a potrubí se mohou zahřát na teploty nad 100 °C, což zvyšuje riziko popálení při dotyku s bateriemi (v tomto ohledu se doporučuje zakrýt radiátory a potrubí ochrannými clonami);
• Pokud dojde k průlomu, vzniká nebezpečná nouzová situace, protože chladicí kapalina má velmi vysokou teplotu;
• k sestavení obvodu budete potřebovat drahé měděné nebo pozinkované trubky (to je třeba vzít v úvahu při výpočtu nákladů na instalaci parního vytápění);
• systém je náchylný ke korozi, takže jeho životnost je krátká;
• je obtížné regulovat teplotu v místnostech (k tomu je nutné větrat místnosti nebo snižovat množství paliva, což je poměrně obtížné).

Charakteristiky a schéma zapojení zařízení

Uvnitř topného párového systému může být různý tlak. V závislosti na tom může být systém následujících typů:

1. S vysokým tlakem nad 0,07 MPa.
2. S nízkým tlakem menším než 0,07 MPa.
3. Vakuově-parní systém má tlak nejméně 0,1 MPa.

Parní topný systém může mít uzavřený nebo otevřený okruh. Otevřené okruhy s nízkým tlakem interagují s atmosférickým vzduchem. Uzavřené systémy jsou odolnější.

Nejčastěji se v soukromém domě vyrábějí uzavřené systémy s návratem chladicí kapaliny do kotle gravitací. Obvykle se používá horní potrubí. Pokud se používá okruh se spodním potrubím, pak se potrubí pokládá se sklonem ve směru pohybu páry, aby se snížil hluk. V místě výstupu kondenzátu se vytvoří vodní uzávěr ve tvaru smyčky, který chrání před vstupem páry do kondenzačního potrubí.

Důležité! V parních systémech se rychlost páry udržuje v rozmezí 0,14 m/s, ale ne vyšší než tato hodnota. V opačném případě pára zachytí částice kondenzující vlhkosti, což způsobí hlasitý hluk a zvýší pravděpodobnost vodního rázu.

Méně často se používá kombinované uspořádání s potrubím uloženým pod podlahou středního nebo horního patra. V tomto případě je prostor pro zpětné potrubí zcela uzavřen kondenzátem.

Pokud je tlak v síti vyšší než 0,02 MPa, používají se pouze otevřené okruhy. V nich je vzduch odváděn přes kondenzační akumulátor. Pro ochranu před únikem páry se instalují vodní uzávěry nebo odvody kondenzátu. K čerpání kapaliny pro ohřev páry z akumulátoru do výměníku tepla se používá čerpadlo. Díky tomu lze akumulátor instalovat pod výměník tepla.

Poznámka! Parní systémy, stejně jako vodovodní systémy, mohou být jedno- nebo dvou-trubkové. První možnost je vhodná pro jednopatrové domy o rozloze maximálně 80 m². Druhá možnost může být použita ve dvoupatrových domech.

Kotle pro parní topná zařízení

V takových systémech lze jako zdroj tepelné energie použít kamna na dřevo nebo speciální kotel na parní vytápění. Pokud se používají kamna, je nutné předem vypočítat a navrhnout výměník tepla. V podstatě se jedná o spirálu z kovových trubek zabudovanou do konstrukce kamen. Pro generování 9 kW tepelné energie je zapotřebí výměník tepla o ploše 1 m². S rostoucí plochou budovy se zvětšují i rozměry výměníku tepla.

Průmyslové plynové parní kotle se nepoužívají k instalaci parního vytápění v soukromém domě. Pro tyto účely jsou vhodné vodotrubné modely topných zařízení, protože jsou nejúčinnější. Lze však použít i kouřovodné, žárotrubné a kombinované modely kotlů.

Pro parní vytápění domu můžete také použít domácí kotel na odpadní olej. Tato možnost je však vhodnější pro vytápění technických místností, jako je garáž. V prodeji jsou kotle na zemní plyn, kapalné nebo pevné palivo, a také kombinované jednotky. Kromě toho existují modely elektrických kotlů, které je výhodné používat v kombinaci s dvoutarifními měřiči.

Důležité! Na kotel musí být instalován tlakoměr.

Výpočet výkonu kotle

Před provedením parního ohřevu se vypočítá výkon kotle. K tomu je třeba znát vytápěnou plochu.

Při výběru výkonu topného zařízení s ohledem na vytápěnou plochu dodržujte následující pravidla:

1. Pro dům o rozloze 60-200 m² postačí kotel s výkonem 25 kW.
2. V budovách o rozloze 200-300 metrů čtverečních se používají kotle o výkonu 25-35 kW.
3. Pro budovu o rozloze 300-600 m² je vhodný kotel o výkonu 35-60 kW.
4. Domy o rozloze 600-1200 m² jsou vytápěny kotlem o výkonu 60-100 kW.

Důležité! Pro přesný výpočet výkonu topného zařízení se řiďte zásadou, že na každých 10 m² vytápěné plochy je vyžadován výkon kotle 1 kW.

Instalace parního vytápění v soukromém domě

Při montáži systému zvažte rozměry domu, umístění a počet radiátorů, stejně jako přítomnost uzavíracích a regulačních ventilů a dalších prvků. Parní topné čerpadlo je vybráno tak, aby zajistilo efektivní pohyb chladicí kapaliny v systému.

Součásti parního systému

Pro sestavení parního topného systému budete potřebovat následující komponenty:

• topné zařízení (kotel);
• potrubí pro pokládku okruhu;
• topná zařízení (radiátory);
• uzavírací a regulační ventily;
• expanzní nádoba;
• čerpací zařízení;
• kontrolní a měřicí přístroje.

Instalace systému

Po dokončení projektu a zakoupení potřebných komponentů začíná montáž systému v následujícím pořadí:

1. Nejprve je třeba připravit místa pro instalaci zařízení. Na povrch stěny se upevní konzole pro radiátory. Na ně se zavěsí topná zařízení, která by měla být instalována pod okenními otvory, aby vytvořila tepelnou clonu a snížila tepelné ztráty prosklenými plochami.
2. Poté instalujeme parní generátor na betonový základ. Na podlahu položíme tepelně odolnou krytinu. Kotel je lepší instalovat v suterénu, protože vodní pára stoupá vzhůru. V případě současné instalace podlahového vytápění se doporučuje použít dvouokruhový kotel, který je instalován nad podlahou prvního patra.
3. Expanzní nádrž je instalována v nejvyšším bodě systému. Je připojena k hlavnímu potrubí mezi parogenerátorem a topnými zařízeními. Odborníci doporučují instalovat expanzní nádrž otevřeného typu co nejblíže kotli.
4. Začneme s montáží potrubí. Začneme s kabeláží od parogenerátoru. Přivedeme potrubí k prvnímu radiátoru, zapojíme ho a propojíme potřebné vstupy a výstupy. Postupně zapojíme všechny následující radiátory, přičemž nezapomeneme na spád hlavního potrubí (3 mm na běžný metr).
5. Na vratném potrubí před kotlem instalujeme akumulační nádrž pro sběr kondenzátu. Z ní by mělo potrubí se sklonem vést k topnému zařízení.
6. Uzavřeme hlavní potrubí na topném kotli. Před vstupem do topného zařízení instalujeme filtr a oběhové čerpadlo. V tomto případě by úsek potrubí od čerpadla ke kotli měl mít menší průřez než zbytek potrubí.
7. Na výstupu z kotle je instalován tlakoměr a pojistný ventil.
8. Na vratném potrubí okruhu musí být instalován ventil pro vypouštění/plnění chladicí kapaliny v případě opravy systému, údržby a přerušení topné sezóny.
9. Po montáži zkontrolujeme funkčnost topného okruhu.

Navzdory účinnosti a nízkým nákladům na parní vytápění se zřídka používá k vytápění obytných budov kvůli nebezpečí nehod, riziku popálenin a obtížnosti regulace teploty v jedné místnosti.
