Jaký by měl být tlak v zásobníku vody a jak jej vypočítat

V hydraulickém akumulátoru musí být tlak udržován na určité úrovni – to je důležité pro celý vodovodní systém. Je důležité to sledovat, aby se zabránilo vodnímu rázu, když dojde k prudkému zvýšení tlaku v potrubí při rychlém uzavření kohoutku nebo zapnutí čerpadla. Možné důsledky takových situací zahrnují poškození potrubí a armatur a také selhání čerpadla. Pokud je tlak v hydraulické nádrži příliš nízký, bude voda dodávána s nedostatečným tlakem.

Tlak v nádrži se reguluje pomocí speciálního ventilu zvaného reduktor tlaku. Instaluje se na vstupu do hydraulické nádrže. Když otevřete kohoutek, voda začne vytékat z nádrže pod tlakem, který byl nastaven na reduktoru. To zajišťuje stabilní provoz systému.

Jaký je princip nastavení tlaku?

V zásobníku vody závisí tlak na několika faktorech:

1. Objem vody v nádrži. Čím více vody v nádobě, tím vyšší tlak.
2. Materiál hydraulické nádrže. Například ocelové nádrže snesou větší zatížení než plastové.
3. Teplota vody. Když se zvýší, tlak se může zvýšit.
4. Přítomnost vzduchu v nádrži. Pomáhá udržovat tlak uvnitř nádoby.

Věnujte prosím také pozornost doporučením výrobců hydraulických akumulátorů, protože v technické dokumentaci uvádějí doporučený tlak pro svá zařízení.

Jaký by měl být tlak s vodou

Tlak v zásobníku vody, který je prázdný, by měl být přibližně o 0,2-0,5 bar vyšší než minimální tlak vody v systému. To je nutné, aby po otevření kohoutku začala proudit voda z nádrže a ne z hlavního potrubí.

Jaký by měl být tlak bez vody

Pokud je hydraulická nádrž naplněna vodou, tlak vzduchu by měl být přibližně o 0,2-0,5 bar nižší než maximální tlak vody v systému. To je nutné, aby voda při zavřeném kohoutku netekla zpět do nádrže.

Vzorce pro výpočet tlaku

Pokud je řídicím systémem akumulátoru mechanické nebo elektronické relé, je tlak v nádrži obvykle regulován tak, aby byl zajištěn optimální provoz čerpadla. To je nezbytné, aby se zabránilo častému zapínání a vypínání.

V případě použití frekvenční řídicí jednotky pro čerpadlo je princip činnosti mírně odlišný. V tomto případě je regulována rychlost otáčení motoru čerpadla, což ovlivňuje objem přiváděné vody a tím i tlak v nádrži hydraulického akumulátoru. V tomto případě lze tlak v nádrži nastavit na určitou úroveň bez ohledu na objem vody v systému.

Hydraulický akumulátor ovládaný mechanickým nebo elektronickým tlakovým spínačem

Pro výpočet musíte použít následující vzorec:

P = Pmin + (Pmax – Pmin) * (V / Vmax),

• P – tlak v hydraulickém akumulátoru,
• Pmin je minimální tlak, při kterém se čerpadlo zapne,
• Pmax — maximální tlak, při kterém se čerpadlo vypne,
• V – aktuální objem vody v akumulátoru (v litrech),
• Vmax je maximální objem vody, který nádrž pojme (v litrech).

Pojďme určit, jaký tlak by měl být v 50litrovém hydraulickém akumulátoru, který je řízen mechanickým nebo elektronickým relé. Například minimální tlak pro zapnutí čerpacího zařízení je 1 bar a maximální tlak pro jeho vypnutí je 3 bar. Aktuální objem vody v nádrži je 20 litrů. Pomocí výše uvedeného vzorce dostaneme 1,8 baru.

Hydraulický akumulátor s ovládáním na bázi frekvenční řídicí jednotky čerpadla

Pro výpočet tlaku se používá následující vzorec:

P = P0 + ΔP × (V / V0)

• P – tlak v hydraulické nádrži (bar),
• P0 – počáteční tlak v prázdné nádobě (bar),
• ΔP — změna tlaku způsobená jednotkou řízení frekvence čerpadla (bar),
• V je objem vody v nádrži v daném časovém okamžiku (m³),
• V0 je objem vody ve zcela naplněném hydraulickém akumulátoru (m³).

Řekněme, že chceme vědět, jaký tlak by měl být ve 100litrovém hydraulickém akumulátoru řízeném frekvenční řídicí jednotkou čerpadla. Jeho počáteční tlak je 1.5 bar a změna tlaku způsobená provozem frekvenční řídicí jednotky čerpadla je 0.5 bar. Řekněme, že v daném okamžiku je v nádobě 40 litrů vody (tj. 0.04 m³). Po provedení výpočtů dostaneme 1.7 baru.

Normální tlak v topných systémech, přívod studené a teplé vody, jim umožňuje pracovat s maximální účinností. Proto je při navrhování těchto sítí velmi důležité zaměřit se na tlakové normy přívodu vody.

Pokud je tlak nižší než optimální, bude použití přívodu vody nepohodlné nebo dokonce nemožné. A pokud je vyšší, hrozí selhání pracovních jednotek a zařízení na výdej vody.

Z tohoto článku se dozvíte, co potřebujete vědět a dělat pro optimalizaci provozu takových systémů.

Standardy

Normy tlaku v systému zásobování vodou jsou regulovány SNiP 2.04.02-84 a 2.04.01.85.

Podle těchto dokumentů musí být jejich přípustné hranice v následujících mezích:

• Přívod studené vody 0,3-6 atmosférických jednotek;
• Zásobování teplou vodou 0,3-4,5 atmosférických jednotek.

To jsou extrémně přijatelné hodnoty, při kterých bude systém fungovat. Ale jak pracovat, to je úplně jiná otázka. Ale nejdřív.

Jak se měří tlak v potrubí?

Jednotkou měření tlaku je 1 bar. To je tlak, který na hladině vytváří desetimetrový sloupec vody.

Často se také měří v atmosférických jednotkách, které se ve svých digitálních hodnotách téměř rovnají baru. Přesněji, 1 bar = 1,0197 atm. Rozdíl je nepatrný, takže je to vlastně jedno.

Jaký tlak je považován za optimální?

Podle stejných stavebních předpisů by se pracovní tlak přívodu studené vody v bytovém domě měl rovnat čtyřem atmosférám.

Zásobování a rozvod vody ve vícepodlažní budově

Ve skutečnosti však může být vyšší i nižší než tato hodnota – v závislosti na tom, v jakém patře se byt nachází, a na aktivitě spotřeby vody sousedy. Malé odchylky v jednom či druhém směru jsou přijatelné a 4 bary na vstupu jsou tlakem, který zajistí pohodlné a bezpečné používání systému pro všechny spotřebitele.

U soukromých nízkopodlažních budov je situace poněkud odlišná. Vzhledem k tomu, že maximální výška stoupání vody v nich zřídka přesahuje 10 metrů, platí zde jiné normy pro zásobování vodou: tlak 2-3 bar je považován za normální.

Soukromý domovní vodovodní systém

Vše výše uvedené platí hlavně pro zásobování studenou vodou. Provozní tlak v systému přívodu teplé vody může být nižší, protože hlavní spotřebiče, které pro normální provoz vyžadují určitý tlak, jsou napájeny ze zdroje studené vody.

Pračka Myčka nádobí
Kotel Jacuzzi koupel
Sprcha Bidet

Každé z těchto zařízení má svůj vlastní standardní tlak přívodu vody:

• Maximální „požadavky“ na vanu s jacuzzi systémem – pro normální fungování vyžaduje tlak 4 atmosfér;
• Přibližně stejné množství nebo o něco méně je potřeba k zavlažování velké plochy pomocí stacionárních postřikovačů;
• Pračky a myčky nádobí nebudou fungovat při tlacích nižších než 2 bary;
• Můžete se pohodlně osprchovat, pokud je minimální tlak v systému 1,5 atmosféry;
• Pro autonomní hasicí zařízení bude vyžadováno nejméně 1,5-2 atmosféry, pokud je dům vybaven takovým užitečným systémem.

Sprinkler autonomního hasicího systému

Poradenství. Při nákupu takového domácího spotřebiče vždy věnujte pozornost jeho výkonnostním charakteristikám, včetně minimálního tlaku, pro který je určen. Tyto údaje vám pomůže získat konzultant nebo návod k zařízení.

V soukromém domě s autonomním přívodem vody musí být navržen tak, aby tlak v systému byl dostatečný pro všechny spotřebitele – a to i při současném provozu všech kohoutků a spotřebičů. Jinými slovy, čerpadlo by se mělo brát s rezervou výkonu.

Jak a jak se měří tlak v systému

Tlak v potrubí se měří speciálními přístroji – tlakoměry.

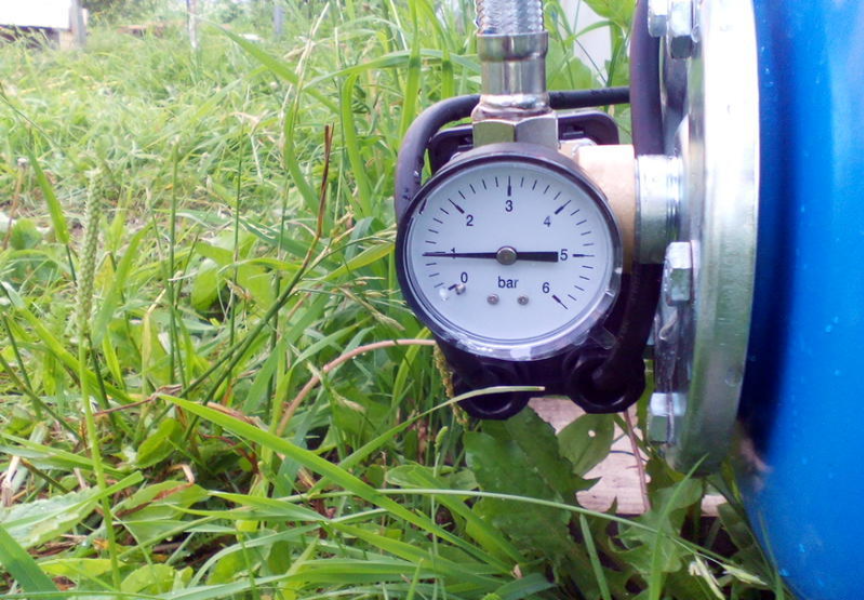

Tlakoměr ukazuje normální tlak přívodu vody

• Instalují se vždy na otopné soustavy a topné kotle se nejčastěji dodávají kompletní s manometrem.
• Používají se také k zásobování bytových domů vodou.
• Ale pro soukromé vlastníky, pokud chtějí kontrolovat tlak ve vodovodním systému, musí se o to postarat sami instalací měřicího zařízení vedle měřiče vlastním rukama.

Abyste věděli, jaký tlak je v potrubí v každém okamžiku, musíte na ně nainstalovat tlakoměry

Tyto domácí měřicí přístroje mohou mít stupnici od 0 do 6, 7 a dokonce 10 atmosfér. Takové rázy a období dodávky vody pod vysokým tlakem jsou v síti skutečně možné. Je ale vhodné jim předcházet a udržovat tlak v rozmezí od 1,5 do 4 barů.

Vezměte prosím na vědomí. Při nižším tlaku se spotřebiče spotřebovávající vodu nezapnou a použití sprchy bude nepohodlné. Ale příliš vysoký tlak může způsobit mnohem více problémů, což vede k netěsnostem, rozbitým ventilům a dalším instalatérským zařízením. Zejména pokud se jedná o provozní tlak v přívodu teplé vody.

Vytváření a udržování tlaku v autonomním systému zásobování vodou

Problém přetlaku je poměrně vzácný, pojďme si tedy promluvit o tom, jak zvýšit tlak v přívodu vody na přijatelnou úroveň. Jak v soukromém domě, tak v městském bytě můžete najít příležitost k tomu, pokud do systému zahrnete speciální čerpací zařízení (viz Vysokotlaké vodní čerpadlo pro soukromý dům).

Vlastnosti autonomního zásobování vodou

Autonomní zásobování vodou se liší od centralizovaného v následujících vlastnostech:

• Před dodávkou vody do domu je třeba ji nejprve vyzvednout na povrch ze studny nebo studny. Na co se spotřebuje část výkonu čerpadla?

Autonomní schémata zásobování vodou s povrchovými a ponornými čerpadly

• Zajištění standardního tlaku v systému přívodu studené vody je nutné pro všechna místa, která jsou umístěna v různých vzdálenostech od jednotky vytvářející tlak a mohou být umístěny v různých výškách.

Schéma vnitřního zapojení v soukromém domě

• Vodní zdroj může mít průtok, který je příliš nízký na udržení normálního tlaku v síti po dlouhou dobu. Dokud tam bude voda, bude kapalina proudit pod dobrým tlakem, ale jak se studna vyprazdňuje, bude slábnout a pak se tok kapaliny do systému úplně zastaví.

Nedostatek vody v kohoutku je nejčastěji způsoben nízkou vydatností zdroje

• Pokud je ve zdroji dostatek vody, ale čerpadlo je příliš výkonné, neustálé napájení pod vysokým tlakem může vést k předčasnému opotřebení systému.

Téměř všechny uvedené problémy lze snadno vyřešit správným výběrem zařízení pro zvedání vody. Až na ten spojený s nedostatečným tlakem.

Jak optimalizovat tlak vody

Existuje několik osvědčených metod, jak tento problém vyřešit:

• Do systému můžete zahrnout posilovací čerpadlo, které v něm násilně zvýší tlak. Má smysl to dělat pouze v případě, že je ve zdroji dostatek vody, ale jde o odlehlá nebo vysoká místa spotřeby, která cestou ztratila většinu tlaku. Taková čerpadla lze ovládat ručně nebo automaticky. Upřednostňuje se druhý způsob, protože automatizace sama řídí spuštění a zastavení čerpadla, když je to potřeba.

Fotografie čerpadla zvyšujícího tlak

Pro informaci. Taková čerpadla lze instalovat i v bytech vícepodlažních budov. Ale v tomto případě riskujete, že své nižší sousedy necháte úplně bez vody.

• Pokud je průtok nedostatečný, použití pomocného čerpadla problém jen zhorší. V tomto případě to pomůže vyřešit pouze čerpací stanice s dostatečně velkým zásobníkem pro skladování vody. Funguje na následujícím principu: když není přívod vody, čerpadlo čerpá vodu do nádrže. Jedná se o hydraulický akumulátor (viz Hydraulické akumulátory pro zásobování vodou: přehled odrůd, nuance výběru a konfigurace), který díky přítomnosti dvou dutin (voda a vzduch) vytváří tlak v systému zásobování studenou vodou – norma si nastavuje majitel domu sám. Po naplnění akumulátoru se čerpadlo vypne a mezitím se vrt doplňuje. Když je kohout otevřen, voda vstupuje do systému ze zásobníku při daném tlaku. Když klesne na minimální nastavenou hodnotu, čerpadlo se znovu zapne a čerpá vodu.

Schéma zásobování vodou s čerpací stanicí Zařízení instalujte pouze v teplé a suché místnosti

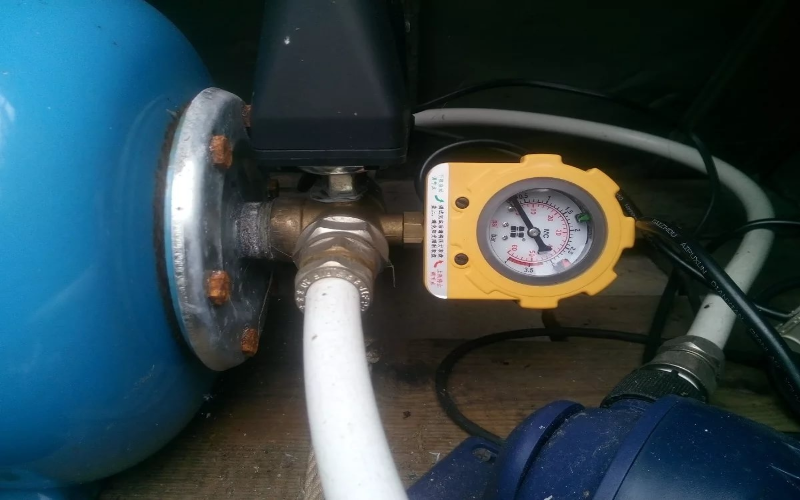

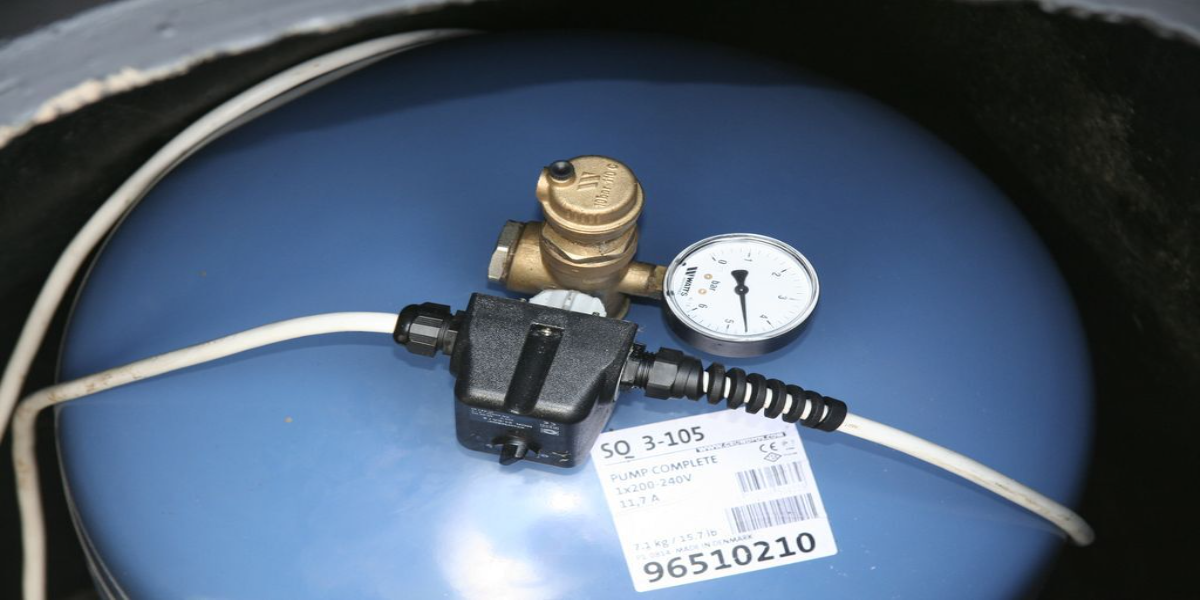

Schéma zapojení hydraulického akumulátoru Měření tlaku v nádrži
Akumulátorové zařízení Schéma s dodatečnou úložnou kapacitou

• Další metoda zahrnuje použití velké úložné kapacity. Pokud jej umístíte na nejvyšší bod domu (na půdu nebo půdu), bude stejně jako v předchozím případě naplněn hlavním čerpadlem a přiváděn ke spotřebiteli samospádem. Ale v tomto případě je nepravděpodobné, že dosáhne slušného tlaku. Je lepší dokoupit čerpadlo, které bude čerpat vodu ze sudu. Pak může být instalován kdekoli, dokonce i ve sklepě.

Instalace vodovodu s akumulační nádrží

To je důležité! Zásobník musí být vybaven plovákovými ventily, které při naplnění vypnou čerpadlo a zabrání přetečení.

Závěr

Jak pravděpodobně chápete, tlakové normy ve vodovodním systému se mohou značně lišit od skutečných hodnot. Pokud dům není vybaven složitými spotřebiči, jejichž provoz závisí na přítomnosti určitého tlaku, snížené hodnoty nezpůsobí mnoho nepohodlí. Protože na mytí nádobí nebo sprchování stačí i jedna a půl atmosféry.

Pokud je tlak ještě nižší, je to již problém, který je třeba řešit. Právě jste si přečetli, jak to lze provést, ale neuškodí se podívat na dodatečné video v tomto článku.
