Jak zapojit elektrický kotel do topného systému s kotlem na tuhá paliva – schémata a vlastnosti potrubí.
Životnost a provozní účinnost kotle na tuhá paliva výrazně ovlivňuje jeho správná instalace. Tepelné generátory využívající uhlí a dřevo se od sebe, stejně jako od jiných zdrojů tepla, liší konstrukcí a principem činnosti. Z tohoto důvodu vyžadují zvláštní přístup.
V naší společnosti si můžete pořídit kotel na tuhá paliva Tundra. Chcete-li zadat objednávku, kontaktujte nás telefonicky 8-924-458-58-83.
Jaký je rozdíl mezi kotli na tuhá paliva
Tepelné generátory mají určité vlastnosti, které je odlišují od jiných zdrojů tepla. Patří sem:
- Vysoká setrvačnost. V současné době neexistuje způsob, jak náhle uhasit horké tuhé palivo ve spalovací komoře.
- Tvorba kondenzátu ve spalovací komoře při ohřevu. Tato vlastnost je způsobena nízkou teplotou chladicího média (pod 50 °C) vstupujícího do zásobníku kotle.
Pozor. K fenoménu setrvačnosti dochází nejen u jednoho typu zařízení na tuhá paliva – kotlů na pelety. Mají hořák, do kterého se v dávkách dávají dřevěné pelety; když se přívod zastaví, plamen téměř okamžitě zhasne.
Setrvačnost často způsobuje přehřátí vodního pláště ohřívače a následné vyvaření chladicí kapaliny. Vznikající pára zvyšuje tlak, což má za následek poškození těla zařízení a částí přívodního potrubí. V důsledku toho nelze kotel TT v budoucnu používat k určenému účelu.
Podobný stav nastává, když je potrubí ohřívače nesprávně navrženo. Teoreticky je normální provoz kamen na dřevo, když jednotka dosáhne svého maximálního výkonu. Když reakce dosáhne maximální teploty 85 stupňů, vzduchová klapka se uzavře, zatímco v kamnech nadále dochází k doutnání a hoření. Teplota kapaliny se zvýší o 2-4 stupně. Poté přestanou přibývat.
Aby se snížilo riziko prudkého zvýšení tlaku a zabránilo se nouzovým situacím, má elektrické vedení kotle TT nejdůležitější prvek – bezpečnostní skupinu, kterou budeme podrobněji zvažovat níže.
Dalším negativním aspektem tohoto procesu je tvorba kondenzace na vnitřní straně kamen v důsledku průchodu neohřátého chladiva vodním pláštěm. Agresivní kapalina způsobuje korozi kovových stěn spalovací komory. Kondenzát se mísí s popelem a vytváří tak lepkavou hmotu, které se jen těžko zbavuje. Chcete-li tento problém vyřešit, nainstalujte směšovač do elektrického okruhu zařízení kotle na tuhá paliva.
Majitelé kotlů s výměníky z litiny se potýkají s dalším problémem, který je spojen s rizikem destrukce pláště tepelným šokem. Podívejme se na příklad: elektřina v místnosti je na půl hodiny odpojena, v důsledku čehož oběhové čerpadlo přestane cirkulovat kapalinu v kotli TT. Během této doby voda zcela vychladne a naopak se ohřeje ve výměníku.
Když se objeví elektřina, spustí se proces čerpadla, které nasměruje ochlazenou kapalinu do ohřátého kotle z uzavřeného topného systému. V důsledku prudkého poklesu teploty dochází na výměníku tepla k charakteristickému rázu. V důsledku toho se litina poškodí a voda stéká na povrch podlahy. Tomu se lze vyhnout, pokud je zařízení kotle správně připojeno.
Jak připojit kotel na tuhá paliva
Klasické schéma připojení kotle k topnému systému se skládá ze dvou hlavních součástí, které zajišťují spolehlivost umístění zařízení. Na obrázku můžete vidět bezpečnostní skupinu a směšovací jednotku na bázi 3cestného ventilu s regulátorem teploty a termostatickou hlavicí:
Výstup směšovacího ventilu, který je na schématu znázorněn levou trubkou, musí být vždy otevřený směrem ke zdroji tepla a čerpadlu. Jinak nebude v malém okruhu cirkulace.
Pozor! Není zde žádná expanzní nádoba, protože. je napojena na zpětné potrubí topného systému před oběhové čerpadlo.
Pomocí níže uvedeného schématu můžete zařízení správně připojit. Jak se chránit před vlhkostí ze sporáku, je podrobně vysvětleno ve videu:
Pojistná skupina je umístěna přímo na výstupu z přívodního potrubí kotle na tuhá paliva. Jeho účelem je automaticky uvolnit tlak v síti při jeho náhlém zvýšení nad optimální hodnotu. Tato akce se provádí pomocí pojistného ventilu. Prvek je dále vybaven manometrem a automatickým odvzdušňovacím ventilem. První zařízení reguluje tlak a druhé vypouští vzduch nahromaděný v chladicí kapalině ven.
Pozor! V prostoru mezi zařízením kotle a bezpečnostní skupinou nelze instalovat žádná uzamykací zařízení.
Jak schéma funguje
Směšovací jednotka, která chrání generátor tepla před kondenzací a náhlými změnami teploty, pracuje podle tohoto algoritmu, počínaje bodem vznícení:
- Dřevo právě svítí, čerpadlo je zapnuté a ventil na straně topení uzavřen. V zařízení se kapalina pohybuje v malém kruhu přes rezervní dráhu.
- Ve zpětném potrubí je umístěn dálkový regulátor. Když v něm teplota stoupne na 50-55 stupňů, na povel čidla termostatická hlavice zatlačí táhlo 3-cestného ventilu.
- Ventil se pomalu otevírá a do kotle vstupuje studená voda, která se mísí s horkou vodou z obtoku.
- Když se všechny chladiče zahřejí, celková teplota stoupne, načež ventil zcela uzavře obtok, což umožní veškerému chladivu projít přes výměník tepla jednotky.
Důležité informace. Třícestný ventil je napojen na kapilární hlavici a senzor, které monitorují teplotu kapaliny v určitém rozsahu. V tomto případě nebude možné použít jednoduchou hlavici radiátoru.
Tento typ potrubí je považován za nejjednodušší, takže kotel můžete nainstalovat sami a zajistit jeho bezpečný a nepřetržitý provoz. Při instalaci sporáku ve venkovském domě s plastovými trubkami postupujte podle těchto tipů:
- Část trubky mezi kotlem a sadou bezpečnostních prvků je vyrobena z kovu a zbytek je vyroben z plastu.
- Polypropylen je poměrně hustý, takže nevede teplo. Způsobuje také hrubý pohyb horního regulátoru a zpoždění 3-cestného ventilu. Kov se používá k vytvoření prostoru mezi generátorem tepla a oběhovým čerpadlem, kde je umístěn měděný uzávěr.
Připojení na měděné trubky neochrání polypropylen před poškozením v případě přehřátí kotle CT. To však umožní správné fungování snímače teploty a pojistného ventilu na bezpečnostní skupině.
Nyní musíte zjistit, kam nainstalovat oběhové čerpadlo kapaliny. Obvykle se umisťuje před kamna na dřevo ve zpětném vedení. Je také možné umístit čerpadlo do průtoku, ale v tomto případě, pokud je jeho povrch poškozen, se v průtokové trubici bude hromadit pára.
Čerpadlo není schopno čerpat plyny, proto když je komora naplněna párou, oběžné kolo se zastaví a cirkulace chladicí kapaliny se zastaví. Tím se urychlí konečný výbuch kotle, protože kotel nebude chlazen vodou proudící ze zpátečky.
Jak snížit náklady na postroj
Levnější variantou ochrany před kondenzací je použití 3-cestného směšovacího ventilu s celkem jednoduchou konstrukcí. V souladu s diagramem je do něj zabudován termostat nastavený na určité indikátory teploty:
Třícestný ventil HERZ-Teplomix pro systémy vytápění suchým palivem
Pozor! Tyto ventily udržují konstantní hodnoty teploty směšované vody na výstupu a jsou instalovány v primárním okruhu kotle TT. Nejoblíbenějšími výrobci jsou Regulus, Herz Armaturen atd.
Instalace takové součásti jednoznačně šetří potrubí kotle CT. V tomto případě však ztrácíte možnost měnit teplotu chladicího média pomocí termostatické hlavice a její výstupní odchylka může být 1-2 °C. Ve většině případů jsou tyto nedostatky nevýznamné.
Možnost úpravy s vyrovnávací nádrží
Pro kotle na tuhá paliva a proto se doporučuje vyrovnávací nádrž. Aby zařízení fungovalo efektivně a produkovalo teplo s inzerovanou účinností (75-85 % pro různé typy), musí být provozováno na maximální výkon. Při zavření vzduchové klapky pro pomalé spalování není v kamnech dostatek kyslíku a snižuje se účinnost spalování dřeva. Zvyšují se také emise oxidu uhelnatého (CO).
Důležité informace. Právě tyto emise se stávají v řadě evropských zemí důvodem zákazu provozu kotlů TT při absenci vyrovnávací nádrže.
Na druhou stranu při extrémním spalování dosahuje teplota chladicí kapaliny 85 stupňů. Navíc každá nálož palivového dřeva trvá přibližně 4-5 hodin. Ne vždy ale takové časy majitelům domů vyhovují, a tak do topného okruhu zabudují speciální vyrovnávací nádrž jako akumulační nádrž. Zveme vás, abyste se seznámili s odpovídajícím obrázkem:
Měřením teplot T1 a T2 lze pomocí vyvažovacího ventilu nastavit vrstvené zatížení nádrže.
Při zapálení spalovací komory se teplo akumuluje ve vyrovnávacím válci. Poté se po ukončení spalování automaticky dostane do systému kotle. Na druhé straně je 3-cestný směšovací ventil a 2. čerpadlo pro regulaci okolní teploty. Po vypnutí kamen se bude místnost nějakou dobu vytápět kvůli vyrovnávací nádrži. Doba trvání zbytkového ohřevu je ovlivněna teplotou a objemem ohřevu.
Informace. Na základě praktických zkušeností lze kapacitu tepelného akumulátoru určit následovně: pro soukromý dům o rozloze 200 m² je vyžadována nádrž o objemu nejméně 1 m³.
Existuje několik důležitých nuancí. Pro normální provoz systému je nutný kotel na tuhá paliva dostatečného výkonu pro současné vytápění a nabíjení vyrovnávací nádrže. To znamená, že je zapotřebí dvojnásobný návrhový výkon. Dalším problémem je výběr čerpadel tak, aby průtok v kotlovém okruhu byl o něco vyšší než průtok v topném okruhu.
Zajímavý způsob připojení kotle TH k podomácku vyrobenému vyrovnávacímu zásobníku (tzv. nepřímotopu) bez čerpadla ukazuje video našeho odborníka:
Společné připojení dvou kotlů
Pro zvýšení snadnosti provozu vytápění venkovského domu mnoho spotřebitelů používá místo jednoho 2 nebo více zdrojů tepla, které pracují na různých chladicích kapalinách. Dnes jsou nejrelevantnějšími kombinacemi následující možnosti:
- dřevo + zemní plyn;
- elektřina + suché palivo.
Z tohoto důvodu jsou kamna na tuhá paliva a plynová kamna zapojena tak, že první automaticky nahrazuje druhý při spalování nové porce paliva. Stejné podmínky platí i při připojení elektrokotle ke kotli na dřevo. To je docela jednoduché, pokud je v potrubí vyrovnávací nádrž, která zároveň slouží jako ohřívač vody, jak je znázorněno na obrázku:
Přívodní potrubí jsou připojena k horním sekcím potrubí vyrovnávací nádrže a zpětná potrubí jsou připojena ke spodním sekcím.
Jak vidíte, s mezilehlou vyrovnávací nádrží mohou 2 různé kotle obsluhovat několik topných okruhů – radiátory a podlahové vytápění – a navíc nabíjet meziohřívač. Ne každý si ale instaluje zásobník tepla s kotlem CT, protože to není levná varianta. K tomu existuje jednoduché schéma a můžete si jej nainstalovat sami:
Na obrázku výše můžete vidět, co je na elektrokotli zvláštní: vestavěné oběhové čerpadlo pracuje nepřetržitě.
Varování. Podobné schéma je vhodné jak pro plynové generátory tepla, tak pro elektrické. Zároveň se kombinuje s tuhým palivem.
Hlavním zdrojem tepla jsou kamna na dřevo. Když se dřevo spaluje uvnitř, teploty začnou klesat. Ten zaregistruje čidlo pokojového termostatu a okamžitě zapne ohřev elektrokotle. Pokud nenaložíte nové palivové dříví, teplota v přívodním potrubí klesá. Poté termostat vypne čerpadlo. Při restartu po určité době se stane opak. Tento způsob připojení je podrobně popsán ve videu:
Vázání metodou primárních a sekundárních kroužků
Nyní se podívejme na další způsob připojení kotle TT k elektrickému pro zásobování většího počtu spotřebitelů. Tato metoda je hydraulické oddělení toků, ale bez použití hydraulického rozdělovače. Pro bezproblémový chod systému navíc stačí minimální množství elektroniky:
Hlavní myšlenkou je, že zařízení kotle a spotřebiče jsou připojeny k jedinému primárnímu okruhu prostřednictvím vratného a přívodního potrubí. Díky malé mezeře mezi přípojkami je minimální tlaková ztráta oproti čerpací výšce primárního okruhu. V důsledku toho se mění pouze teplota chladicí kapaliny.
Teoreticky je možné do primárního okruhu umístit libovolný počet sekundárních prstenců a zdrojů tepla. Je však důležité zvolit správnou kapacitu čerpadla a průměry trubek. V tomto případě musí skutečný výkon převýšit spotřebu „nejžravějšího“ sekundárního okruhu.
Chcete-li to provést, musíte provést hydraulické výpočty a teprve poté můžete vybrat správná čerpadla. Z tohoto důvodu budete muset v této věci vyhledat pomoc od profesionálních specialistů. Dále je nutné kombinovat provoz elektrokotlů a kotlů TT. Chcete-li to provést, nainstalujte uzavírací termostaty, jak je vysvětleno ve videu níže:
Spojení účinnosti a pohodlí: zapojení kotle na tuhá paliva s elektrickým kotlem! ♨️?? V našem novém článku ‘Zapojení kotle na tuhá paliva s elektrickým kotlem: schémata a vlastnosti’ najdete užitečné tipy a schémata, které vám pomohou úspěšně zapojit elektrický kotel do topného systému. Dosáhněte optimálního provozu obou kotlů, snižte náklady a zajistěte si pohodlí ve svém domě! ” .

Důvody pro instalaci přídavného kotle
Schémata zapojení kotlů
Potíže při společném provozu kotlů v jednom systému
Funkce elektrokotle v topném systému s kotlem na tuhá paliva
Doporučení pro výběr elektrického kotle na tuhá paliva
Autonomní užitková topná síť v soukromé obytné budově zcela závisí na výkonu kotle, ve kterém je chladicí kapalina připravena pro cirkulaci v uzavřené smyčce. Pokud jednotka selže, existuje riziko, že zůstane bez ohřevu, což bude mít nevratné následky pro povrchovou úpravu. V takových situacích se majitelé často rozhodnou rezervovat zařízení zakoupením druhého kotle. Záložní jednotka může pracovat na stejném nebo alternativním zdroji energie. Aby bylo možné správně připojit kotel na tuhá paliva a elektrický kotel do jednoho topného systému, je třeba vzít v úvahu některé nuance.

Schéma společného provozu elektrokotle a TTK
Důvody pro instalaci dalšího kotle
Schéma zapojení kotle na tuhá paliva s elektrokotlem lze realizovat, když nastane některá z následujících situací:
- Když je toto rozhodnutí stanoveno v projektu s daným odůvodněním jeho proveditelnosti.
- Pokud je pro zajištění normálního provozu tepelné sítě zjištěn nedostatek tuhého paliva nebo místa pro jeho skladování.
- Kdy je potřeba zarezervovat okruhy pro případ výpadku jedné z jednotek.
- Pokud je potřeba rozdělit výkon topné sítě rovnoměrně mezi dvě jednotky. Relevantní pro velké plochy – od 300 mXNUMX. m a výše.
- V případě rozšíření obytné budovy spojením studených oblastí s teplými.
Elektrokotel s kotlem na tuhá paliva může výrazně snížit zatížení každé jednotky. Udržování provozu obou jednotek na ne více než 60 % až 70 % jejich jmenovité kapacity výrazně prodlouží životnost jednotek.
Topný kotel si můžete zakoupit u nás internetový obchod.

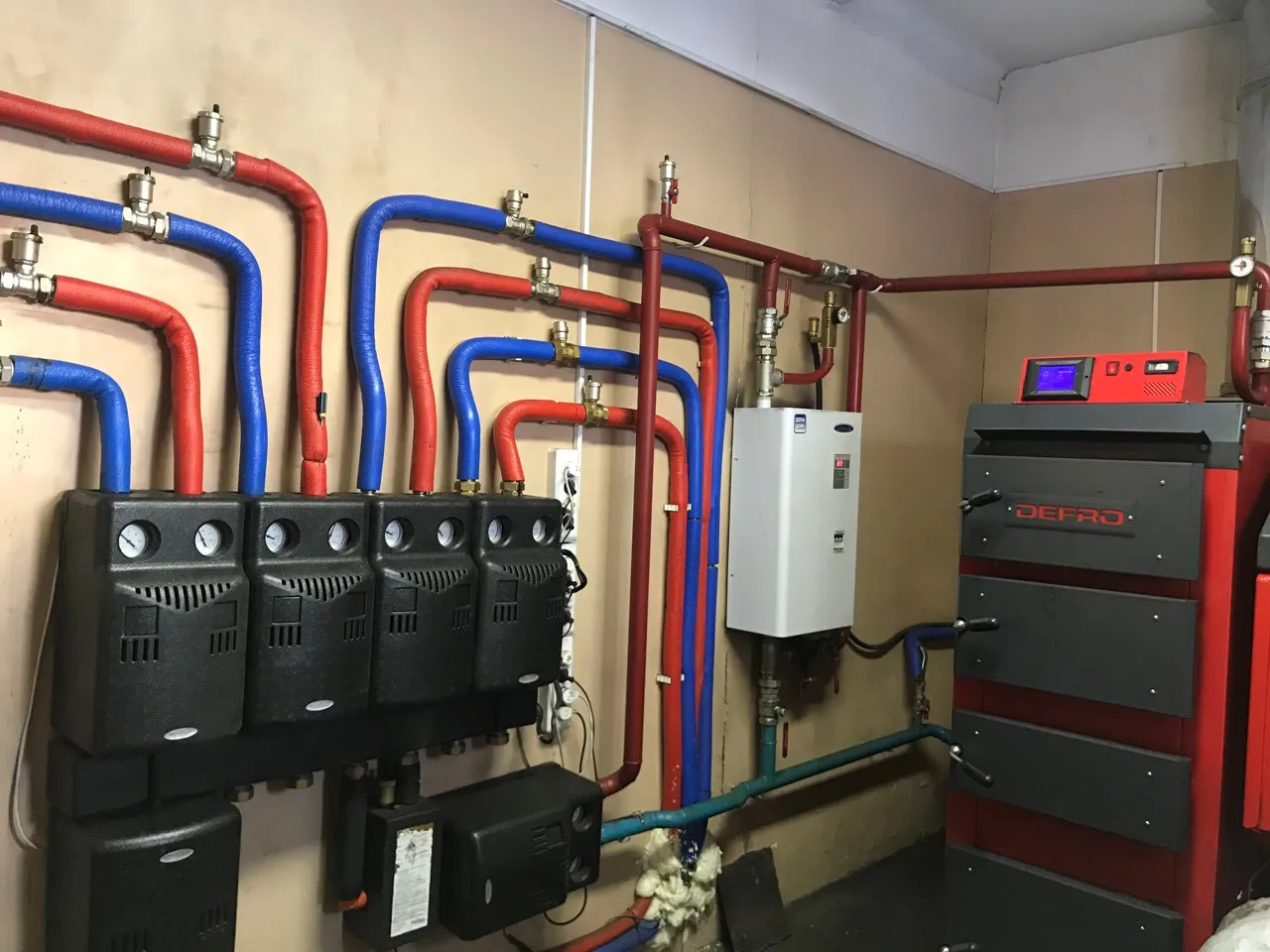

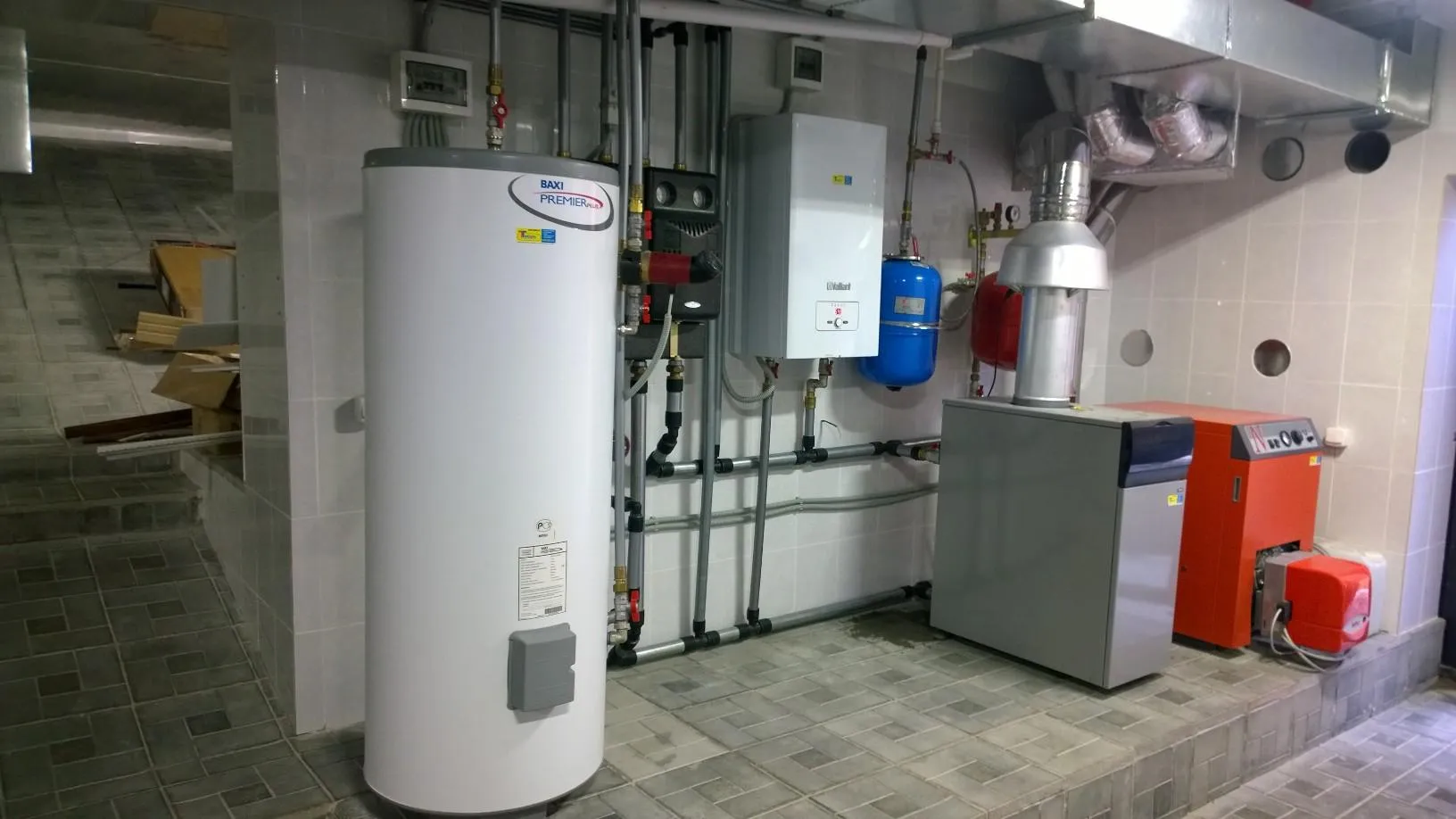

Elektrokotel a TTK v jednom systému v kotelně soukromého domu
Schémata zapojení kotle
Připojení elektrický kotel k topnému systému s kotlem na tuhá paliva má následující charakteristické vlastnosti:
- Elektrickou jednotku lze použít pouze jako pomocný nebo záložní zdroj vytápění.
- Nejčastěji má TTK vyšší rychlost ohřevu chladicí kapaliny.
- Vyvážení inženýrské sítě a připojení se provádí pouze podle kaskádového schématu s instalací hydraulického spínače, protože směšování toků při sériovém zapnutí povede ke ztrátě účinnosti elektrické instalace.
Níže jsou uvedeny možnosti, jak elektrické a kotle na tuhá paliva v jednom systému.

Princip fungování TTC
Paralelní páskování
Paralelní schéma pro připojení tuhého paliva a elektrického kotle do jednoho topného systému se vyznačuje následujícími nuancemi a provozním principem:
- Každý okruh topné jednotky se zapojuje do přívodního nebo zpětného potrubí.
- Na každé odbočné potrubí je před vložením instalován bezpečnostní modul s termomanometrem a odvzdušňovacím ventilem.
- Při vkládání okruhů do hydraulického ventilu jsou instalovány uzavírací kulové ventily, z nichž každý umožňuje vypnout cirkulaci chladicí kapaliny v celé části systému.
- Přívodní a vratné potrubí jsou umístěny paralelně k sobě a mají stejnou sadu armatur, místa pro vložení okruhů jednotek ohřevu vody na vratné straně, podle zrcadlového schématu.
U naší společnosti si můžete objednat instalaci topného kotle v Moskvě a Moskevské oblasti. Chcete-li se seznámit s náklady na práci a kontaktovat odborníka, přejděte do sekce “Služby“.

Paralelní potrubí pomocí hydraulické šipky
- V hlavním, před spojením okruhů do jednoho hlavního, je instalováno jediné oběhové čerpadlo, jehož výkon je zvolen na základě podmínek pro dopravu chladicí kapaliny současně ve všech okruzích.
- Každé z hydraulických vedení je napojeno na hydraulické rozdělovače s membránovou nádrží a potrubí pro přívod čerstvé vody v případě potřeby dobití sítě.
- Každé ze sekundárních přívodních vedení okruhu vodního topného systému je zodpovědné za vlastní topnou sekci – radiátory, vytápěné podlahy, závěsy nebo nepřímotopný kotel.
Toto schéma pro připojení kotle na tuhá paliva k elektrickému kotli se používá v malých soukromých domech. Hlavní nevýhodou této techniky je nutnost ručního nastavení uzavíracích ventilů na hřebenu, protože jediné čerpadlo nemůže pracovat v několika režimech současně. Změna průtoku chladicí kapaliny a intenzity ohřevu se dosáhne otočením uzavíracích ventilů.

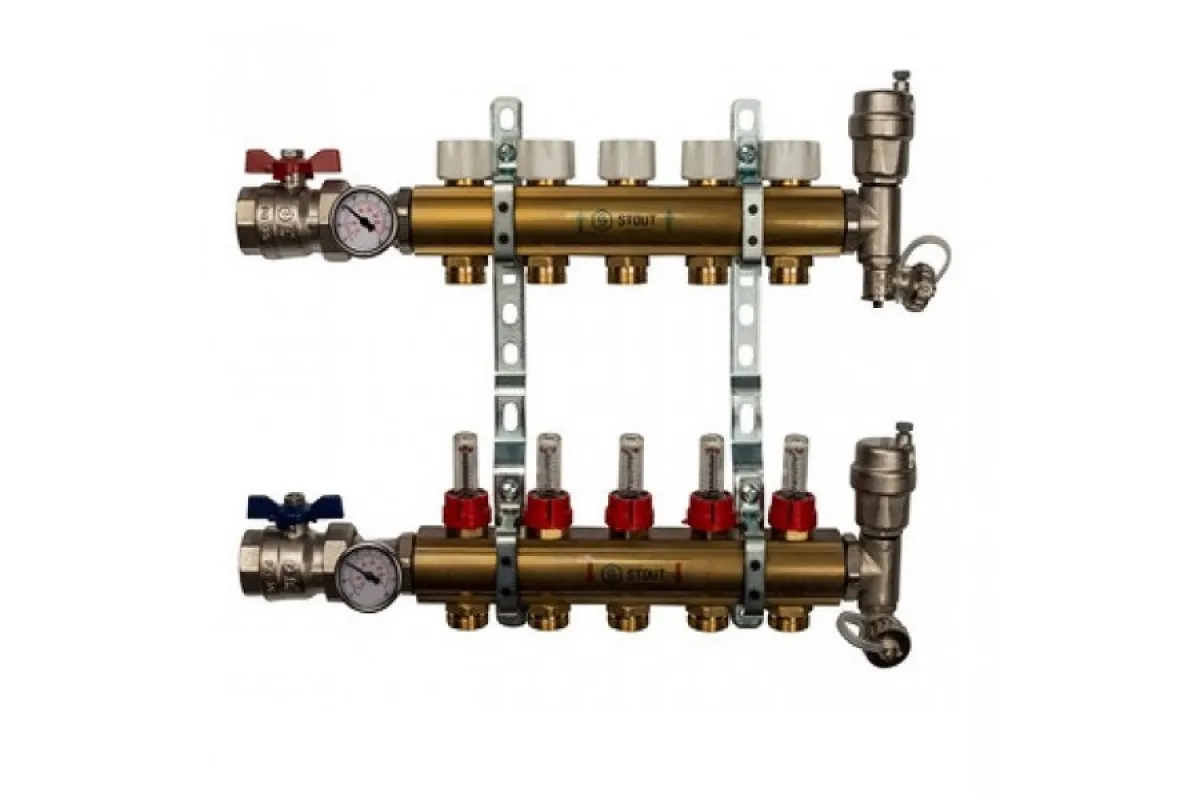

Montáž rozvodného hřebene
Kaskádové potrubí
Kaskádový topný systém pro soukromý dům s kotlem na tuhá paliva a elektrokotlem zajišťuje současný provoz obou kotlů za předpokladu, že jsou k nim připojeni různí spotřebitelé. Každá z jednotek je zodpovědná za specifickou sadu topných okruhů díky speciálnímu distribučnímu hřebenovému zařízení:
- Každé přívodní potrubí okruhů vodního ohřevu je připojeno k jednomu potrubí rozdělovače a ke druhému je připojeno zpětné potrubí.
- Když je některý z okruhů vypnut, chladicí kapalina jím přestane cirkulovat, ale teplota ve zbývajících uzavřených kroužcích se nemění, což umožňuje zachovat potřebné parametry systému.
- Když je systém zapnutý, hořák TTK se zapálí před zahájením cirkulace, aby výměník tepla dosáhl požadované teploty. Po nějaké době se zapnou čerpadla a začnou dopravovat již připravenou chladicí kapalinu.

- Do systému je zaváděn bezpečnostní modul, který zajišťuje kontrolu tlaku v každé části sítě.
- Hlavním rysem automatizace takového schématu je přítomnost kaskádového regulátoru, který řídí skupinu čerpadel a zajišťuje vyvážení systému, když se účinnost cirkulace vody na samostatném okruhu snižuje.
Abychom pochopili, jak připojit elektrický kotel k topnému systému s kotlem na tuhá paliva pomocí kaskádového schématu, je nutné umístit obě hlavní vedení paralelně k sobě a připojit je střídavě s napájecími a vratnými okruhy kotlového zařízení.

Membránová nádrž na přívodním potrubí
Kabelový svazek primárního a sekundárního kroužku
Topný systém soukromého domu s kotlem na tuhá paliva a elektrokotlem s čerpadlem má tu zvláštnost, že nahrazuje klasickou hydraulickou šipku uzavřeným primárním cirkulačním prstencem, kterým se chladicí kapalina neustále pohybuje konstantní rychlostí a teplotou. Tento systém obsahuje následující prvky:
- Do primárního prstence se střídavě zařezávají odbočné trubky z okruhů kotlového zařízení, z nichž každá představuje sekundární prstenec.
- Všechny sekundární kroužky mají vlastní oběhové čerpadlo, pracující na požadovanou intenzitu.
- Všechny čerpací jednotky jsou sloučeny do společné skupiny pomocí automatizačního modulu, který přerozděluje toky chladiva v závislosti na uživatelsky nastavených okrajových podmínkách na konkrétním okruhu.

Vázání metodou primární-sekundární kroužek
- Chladivo cirkulující primárním kroužkem omezuje průtoky při nízkých rychlostech, což umožňuje realizovat okruh s prioritním rozdělením okruhů.
- Mechanický způsob řízení tlaku a teploty umožňuje omezit automatizaci na řídicí modul pro skupinu čerpadel. Jiné typy automatických uzavíracích a regulačních ventilů nejsou nutné.
Tato metoda je univerzální při realizaci schématu připojení elektrického kotle k topnému systému s kotlem na tuhá paliva. Systém také umožňuje paralelní připojení až 4 jednotek v případě rozšíření počtu spotřebitelů.

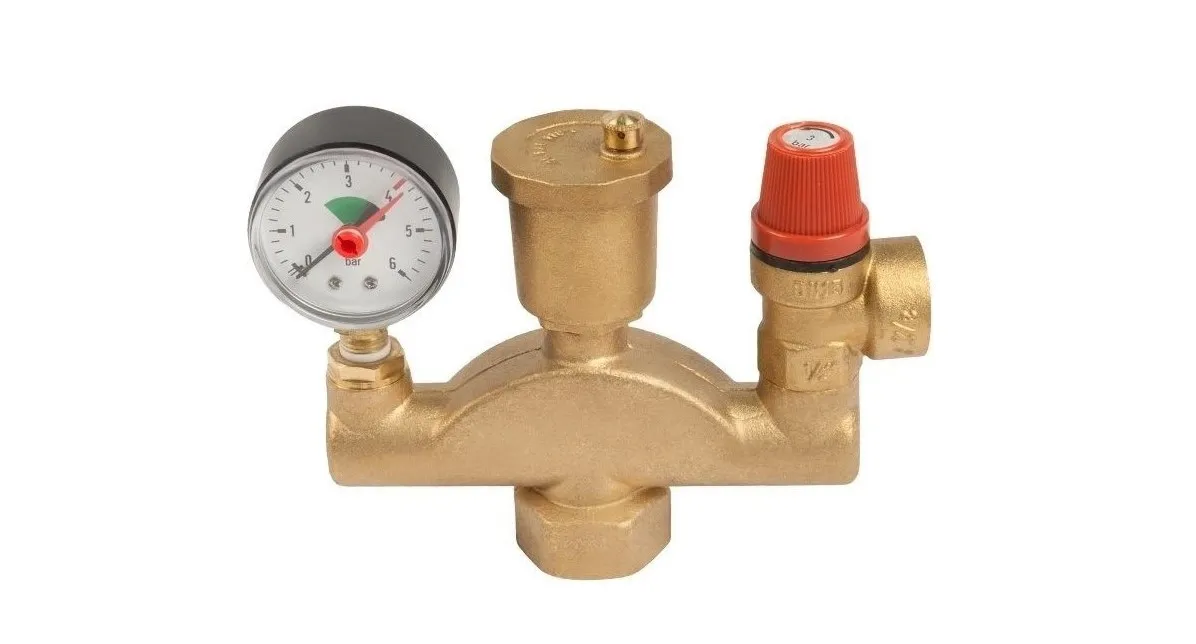

Bezpečnostní skupina s manometrem
Video obsahuje další informace o paralelním potrubí dvou topných kotlů
Problémy se společným provozem kotlů v jednom systému
Při zapojení kotle na tuhá paliva a elektrického kotle do jednoho topného systému má majitel obytného domu určité potíže, které nevyhnutelně vznikají při společném provozu těchto jednotek:
- TTK jsou zařízení, jejichž provoz je vždy spojen se zvýšeným nebezpečím požáru. Existuje vysoké riziko přehřátí chladicí kapaliny a zvýšení tlaku. V tomto ohledu je nejlepším systémem pro jejich instalaci otevřený prstenec v otevřené expanzní nádrži v podkroví. Elektrokotle přitom lépe fungují v uzavřeném oběhovém systému s expanzní nádobou.
- Na všech okruzích TTK by měla být instalována bezpečnostní skupina s termomanometrem, která je zodpovědná za automatické uvolnění tlaku při přehřátí chladicí kapaliny. Pokud taková automatika neexistuje, může se kapalné médium přehřát na 110–120 °C, což způsobí příliš velký tlak a prasknutí potrubí.
- Pokud není TTK vybaven bunkrem pro automatické přikládání paliva, při jeho dohoření začne klesat intenzita vytápění, proto se spustí automatika a přenese celou tepelnou zátěž na elektrokotel, který rychle vypadne.

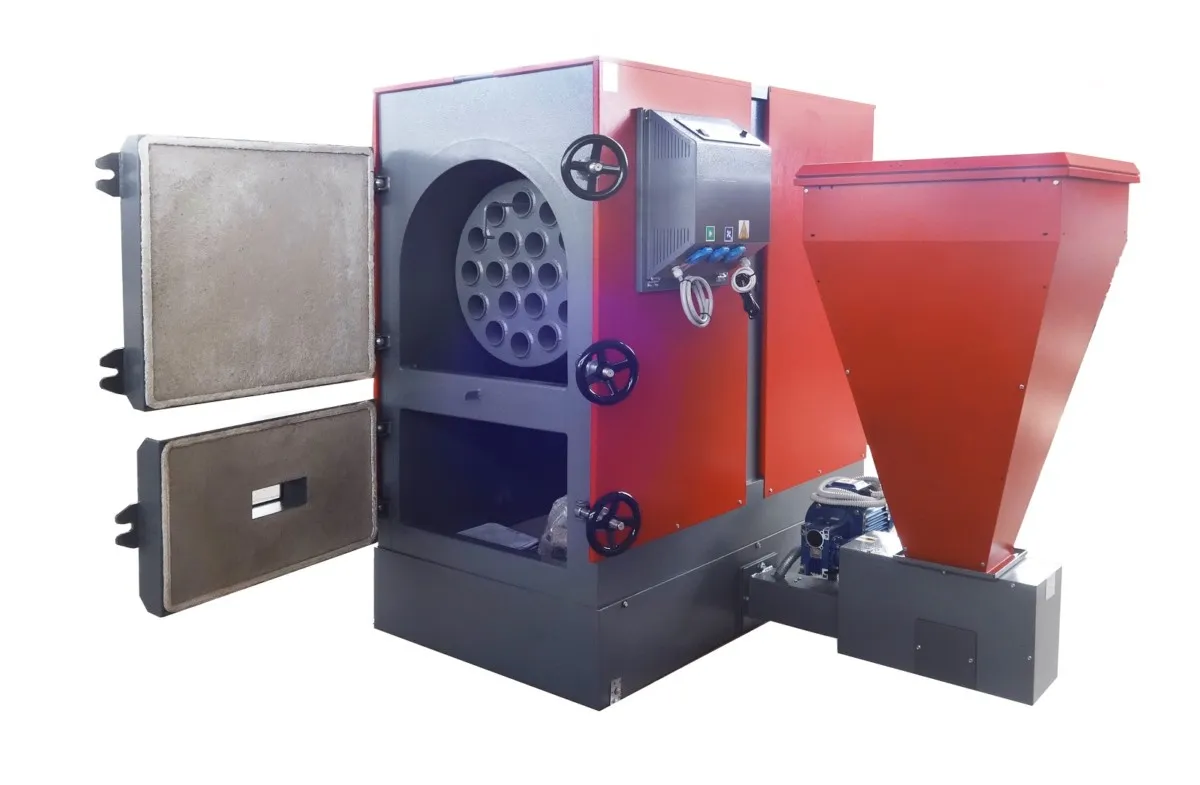

TTK s bunkrem pro automatické nakládání
Aby se předešlo těmto negativním faktorům, je třeba při instalaci topného systému pro soukromý dům s kotlem na tuhá paliva a elektrickým kotlem, jehož konstrukce zahrnuje použití různých druhů paliva, vzít v úvahu důležitou nuanci. Při zakoupení a instalaci kombinovaného TTK se střídavým zapínáním elektrického topidla a topeniště na tuhé palivo je problém přehřívání řešen automaticky.
Ve videu jsou uvedeny hlavní nevýhody použití dvou kotlů v jednom systému
Funkce elektrického kotle v topném systému s kotlem na tuhá paliva
Abyste pochopili, jak správně připojit elektrický kotel k topnému systému s kotlem na tuhá paliva, měli byste správně určit jeho funkci. Elektrická jednotka je namontována v obecném obvodu pro dosažení následujících cílů:
- Pokud v TTK dohoří veškeré palivo, elektrokotel dále krátkodobě udržuje teplo v přívodním potrubí.
- Elektrokotel také hraje důležitou roli jako záložní zdroj tepla při nutnosti provedení servisu TTK.

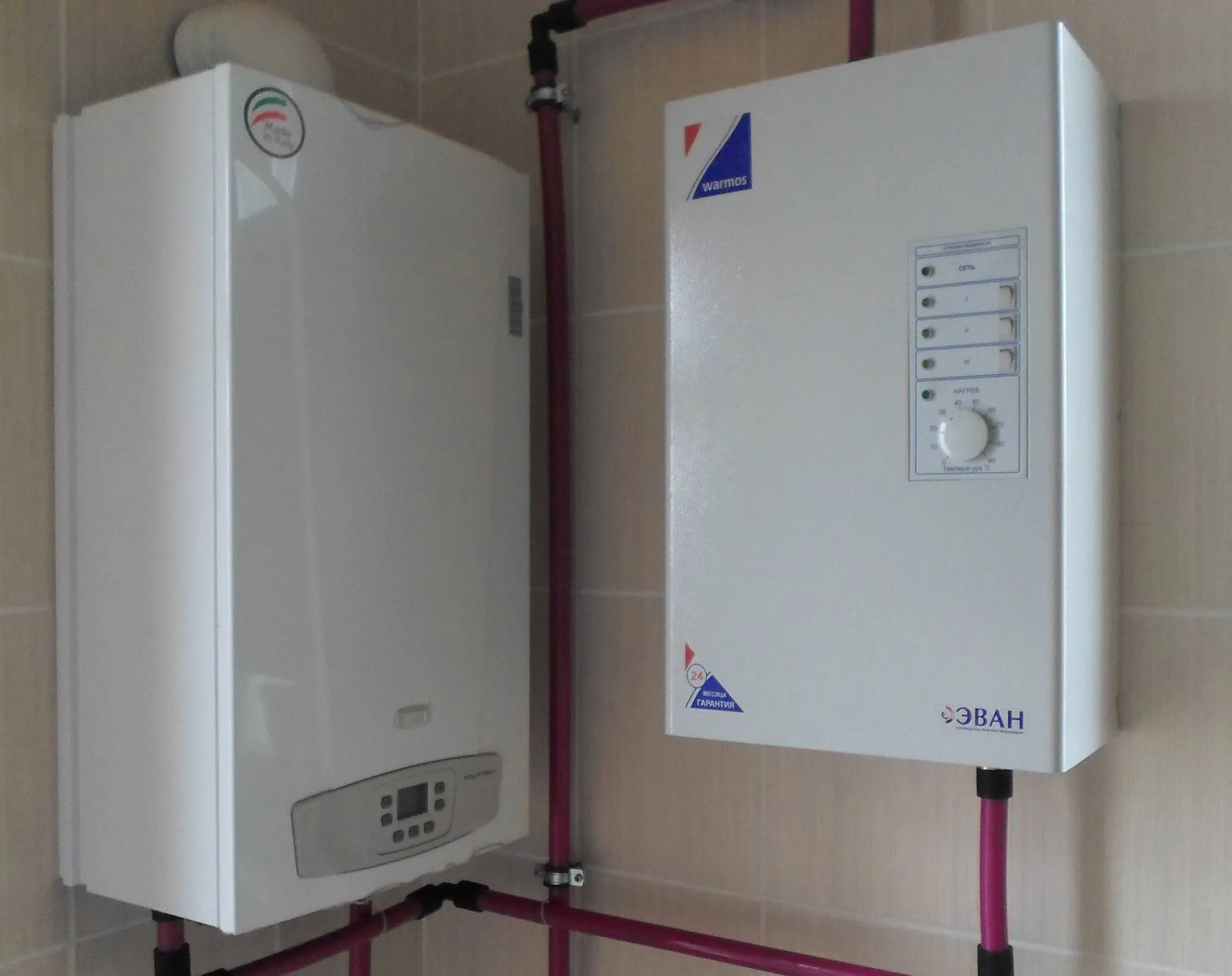

Plynové a elektrické kotle v systému
- Jednotka vyrovnává teplotu chladicí kapaliny, protože topné těleso na rozdíl od TTK pracuje s konstantní intenzitou.
- Jednotka na pevná paliva musí být pravidelně udržována provozovatelem. Když to není možné, například v noci, přebírá tuto funkci elektrokotel.
Při realizaci tak důležité etapy instalace systému, jako je připojení kotle na tuhá paliva k elektrokotli, je třeba vzít v úvahu poměr výkonu obou kotlů. Výkon elektrické jednotky by měl být u TTK přibližně 50 % tohoto parametru. V tomto případě je dosaženo optimální rovnováhy rozložení zátěže a přenosu tepla napříč všemi okruhy v topném systému.

Kombinovaný elektrický TTK
Při sledování videa se můžete dozvědět více informací o kaskádovém schématu pro potrubní topné kotle
Doporučení pro výběr elektrického kotle na tuhá paliva
Elektrický kotel na tuhá paliva je univerzální topné zařízení, které umožňuje využívat dva zdroje energie najednou. Po úplném vyhoření palivového dřeva v topeništi modul automatické instalace přepne zdroj energie na elektřinu a instalace ohřevu vody pokračuje v normálním režimu.
Abyste pochopili, jak nainstalovat elektrický kotel do topného systému s kotlem na tuhá paliva, měli byste vzít v úvahu hlavní kritéria pro výběr elektrického topného systému:
- Všechny technické vlastnosti jednotky musí odpovídat detailnímu návrhu a aktuálním normám v závislosti na prostorovém plánování prostor.
- Při nákupu elektrického TTK byste měli zvolit instalace s druhým okruhem. S jehož pomocí můžete v BKN připravit chladicí kapalinu pro ohřev vody pro potřeby zásobování teplou vodou.
- Je nutné vzít v úvahu přítomnost vodorovných roštových tyčí v jednotce.

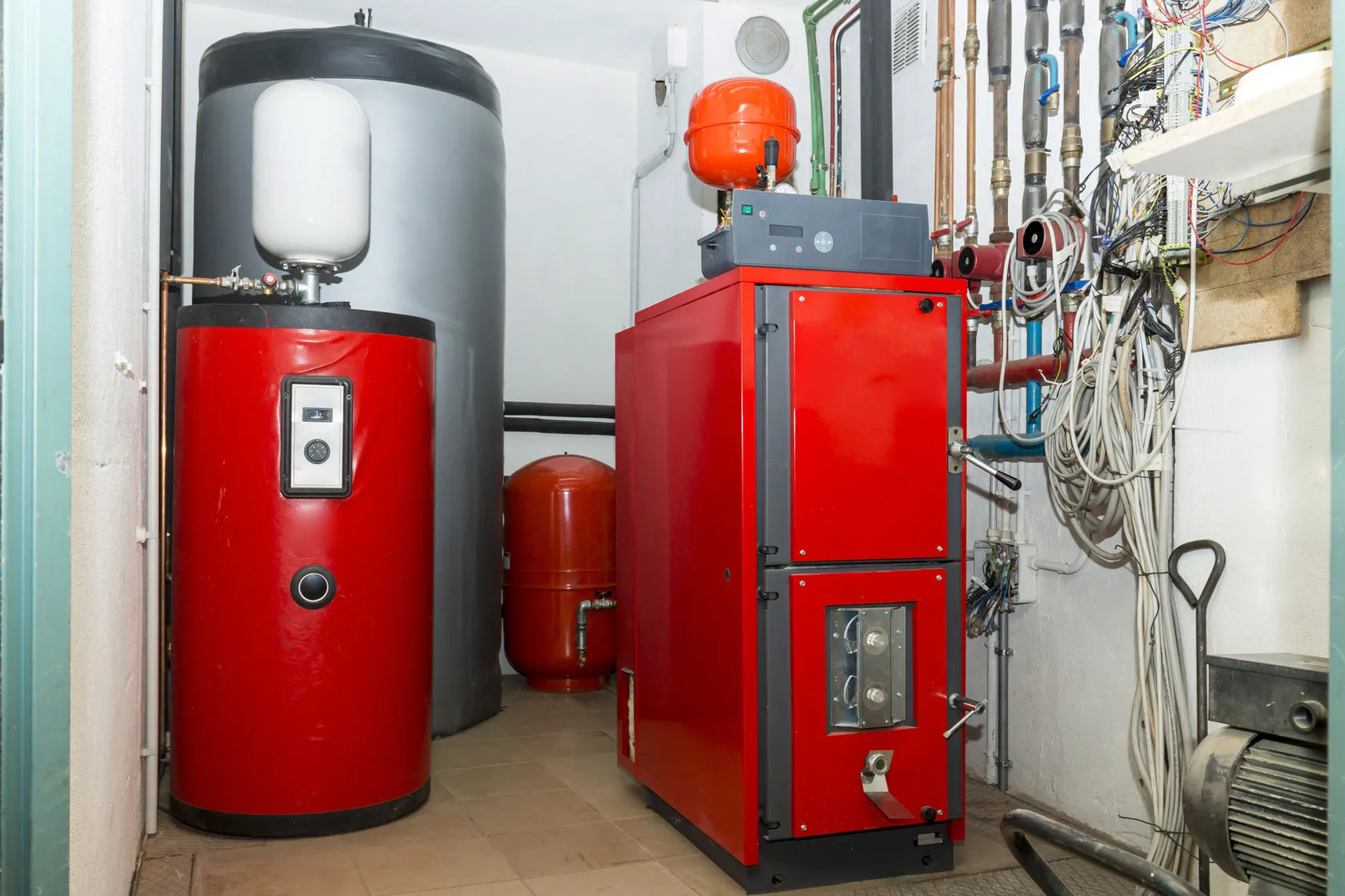

Kombinovaná elektrická TTK v kotelně soukromého bytového domu
- Všechny spolehlivé TTK, jejichž topeniště je určeno pro ohřev na zvýšené teploty, musí být vyrobeny ze silnostěnné litiny a mají velkou hmotnost. V opačném případě dojde po 1–2 letech provozu k deformaci tělesa levné instalace ohřevu vody.
- Doba spalování paliva v topeništi, intenzita práce a objem standardního nakládacího zásobníku. Na těchto parametrech závisí životnost baterie kotlového zařízení.
- Výkon elektrického topného tělesa a kritérium energetické účinnosti. Elektrokotle jsou zpravidla neekonomické a mohou spotřebovat až 100 kW elektřiny nebo více za den.
Při správné volbě všech parametrů schéma zapojení kotle na tuhá paliva a elektrokotle do jednoho systému zajistí dlouhodobý a pohodlný provoz s minimálními náklady na údržbu.
Video podrobně hovoří o kombinovaném elektrickém kotli na tuhá paliva

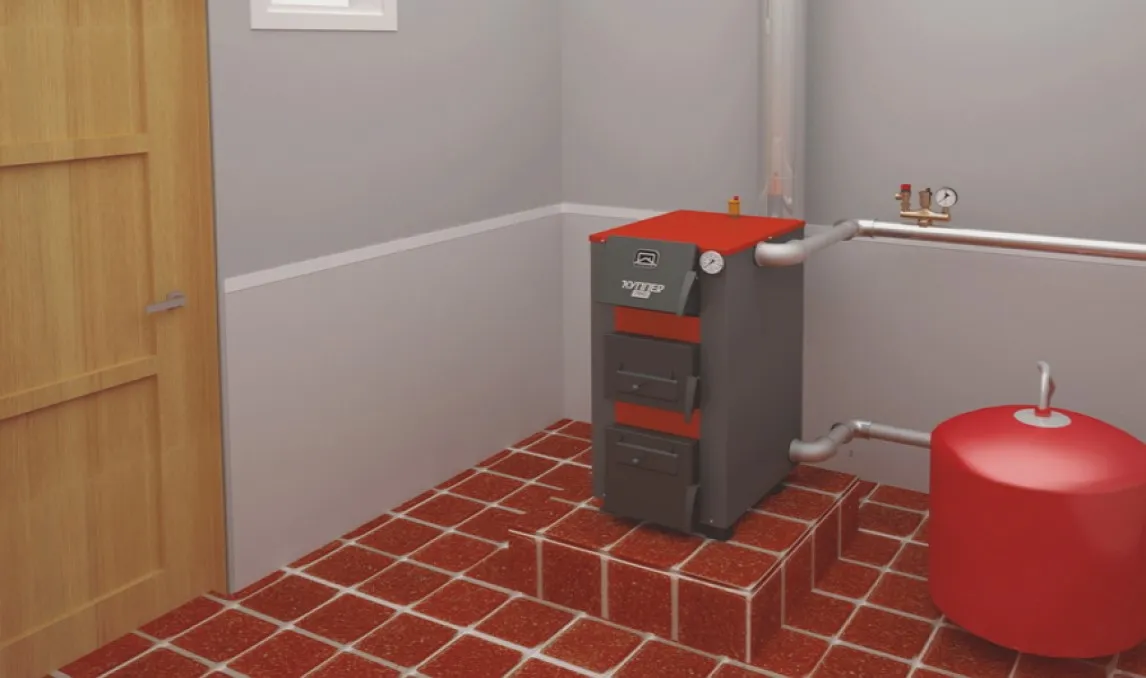

Elektrické a TTK v systému
Stručně o tom hlavním
Elektrický kotel a kotel na tuhá paliva v jednom systému je optimálním řešením, když je potřeba zálohovat topnou síť v případě vyhoření paliva ve Třetím dopravním okruhu, nebo když je potřeba servis jednoho z bloků bez ohrožení vytápění. pokoje v obytném domě. Jednotky jsou vázány pomocí hydraulické šipky pomocí paralelního nebo kaskádového schématu nebo pomocí metody primárních a sekundárních kroužků. Při výběru zařízení byste měli vzít v úvahu poměr výkonu a možnost spolupráce.
