Výpočet průměru plynovodu: příklad výpočtu a vlastnosti pokládky plynové sítě

Dnes je nejlevnějším a nejdostupnějším typem paliva plyn. To je zvláště patrné ve srovnání s elektřinou. Proto se majitelé venkovských domů v poslední době zajímali o to, jak vypočítat průměr plynovodu a na co si dát pozor při instalaci.

Koneckonců, trasy dodávající výbušné palivo do domu by měly být položeny s mimořádnou opatrností a měly by splňovat všechny normy.

Proč plynofikovat váš dům?

Hlavním důvodem je levnost a pohodlí. Obtížná ekonomická situace v zemi nutí majitele soukromých domů hledat nejdostupnější možnost vytápění budovy. Není proto vůbec divu, že postupem času chataři dojdou k názoru, že objekt je potřeba plynofikovat.

Ano, samozřejmě, můžete svůj dům vytápět elektřinou. Takové řešení je však poměrně drahé, zvláště pokud potřebujete vytápět několik set metrů čtverečních.

A rozmary přírody v podobě silných větrů nebo hurikánů dokážou přetrhnout kabely a vy budete muset kdo ví jak dlouho sedět bez topení, jídla nebo teplé vody.

Moderní plynovody jsou položeny pomocí odolných a vysoce kvalitních trubek a dílů. Přírodní katastrofy proto takovou stavbu pravděpodobně nepoškodí

Další alternativou k plynu je starý a osvědčený způsob – vytápění krbem nebo kamny. Hlavní nevýhodou tohoto řešení je, že skladování palivového dřeva nebo uhlí povede k nečistotám.

Navíc bude nutné vyčlenit další metry čtvereční pro jejich skladování. Modré palivo proto bude zaujímat vedoucí pozici po mnoho dalších let.

Hlavní typy plynovodů

Existují tři typy dálnic. První je nízkotlaký plynovod. Pro takový systém je maximální přípustný tlak 5 kPa. Nejčastěji je tento typ položen v malých osadách. Používá se také pro zásobování plynem zdravotnická zařízení, obytné budovy, dětské a veřejné budovy.

U druhého typu – středotlakého vedení – lze proud paliva přivádět silou až 0,3 MPa. Rozsah použití tohoto typu je omezen na poskytování plynu čtvrtletním a regionálním regulačním stanicím.

Pokud jde o vysokotlaké vedení, je určeno pro zásobování palivem pro velké průmyslové podniky. Pro majitele soukromých domů je takové řešení irelevantní. Koneckonců, plyn je dodáván do chaty pomocí potrubí, jehož tlak nepřesahuje 5 kPa.

Pokládka dálnice je složitý a časově náročný proces. Chcete-li chránit sebe a svůj domov před únikem plynu, musíte používat vysoce kvalitní armatury a dodržovat doporučení odborníků a normy pro pokládku potrubí

Plyn se dostává do obytných budov přívody z distribučních stanic pohonných hmot. Zpravidla se instalují v přízemí a poté se pokládají podél schodišť.

Trubka, která je dodávána do obytného domu, musí být vyrobena bezešvou metodou a její tloušťka stěny je minimálně 3,5 mm.

Při připojení hlavního vedení k soukromému domu musí být umístěno ve vzdálenosti nejméně 15 cm od vodovodního a topného potrubí V případě telefonních nebo elektrických kabelů se tato hodnota zvyšuje na půl metru.

Plynové potrubí je převážně ocelové. Proto, aby se zabránilo korozi potrubí, je potaženo speciálním izolačním materiálem. Díky tomu konstrukce nepřichází do kontaktu s mokrou půdou.

Položení plynovodu v jakékoli obytné místnosti je přísně zakázáno. Musí být umístěn v samostatné dobře větrané místnosti Způsoby instalace a jejich vlastnosti

Plynové potrubí lze pokládat různými způsoby. Jedná se o instalaci pod zemí, na pevnině nebo pod vodou. V budovách může být instalace sítě provedena skrytě nebo otevřeně.

Každá odrůda má své výhody a nevýhody. Proto, než upřednostníte některou z odrůd, je nutné podrobně porozumět všem jejím vlastnostem.

Výhody a nevýhody podzemní metody

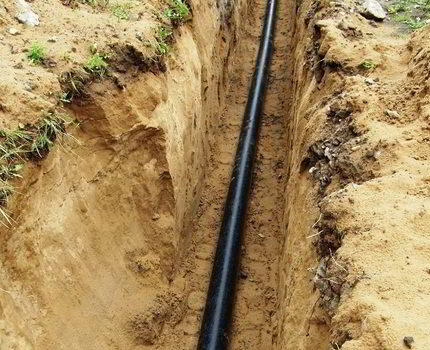

Donedávna se při instalaci plynovodu používala převážně podzemní metoda. V tomto případě se trubky pokládají do předem vykopaných příkopů. Navíc jejich hloubka musí přesně odpovídat hodnotě uvedené v projektu.

Dnes se toto řešení používá stále méně. Pokles poptávky je způsoben vysokou cenou tohoto typu těsnění. Navíc kopání děr, kde se budou trubky pokládat, zabere poměrně hodně času.

V současné době inženýři preferují bezvýkopovou metodu. Jeho zvláštnost spočívá v použití zařízení, které může provádět horizontální směrové vrtání.

Díky tomu se náklady na pokládku sníží třikrát a čas potřebný k organizaci dálnice se zkrátí nejméně dvakrát.

Horizontální směrové vrtání umožňuje vyhnout se demontáži povrchu vozovky. Studna navíc bez problémů obejde jakoukoli překážku, například již položené potrubí

Podzemní metoda využívající zařízení HDD eliminuje potřebu obnovy zelených ploch. Proto lze tento druh řešení nazvat co nejekologičtějším.

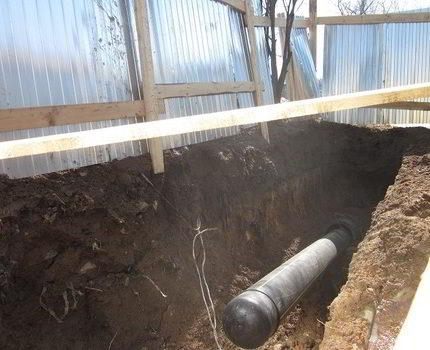

Instalace touto metodou zahrnuje vyvrtání pilotní studny, která se následně rozšíří na požadované rozměry. Dále jsou stěny zpevněny pomocí speciálního řešení.

Pro ochranu potrubí před prouděním podzemní vody a nadměrným mechanickým zatížením je potrubí umístěno v ochranném pouzdře. Poslední fází je protažení potrubí studnou.

Externí organizace plynovodu

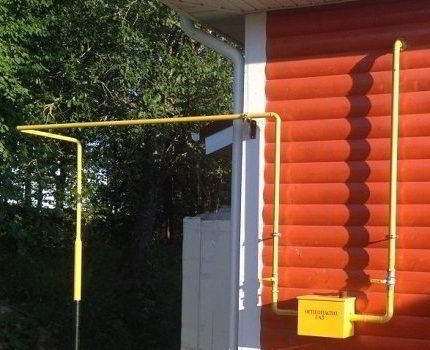

Nejčastěji se používá externí metoda. Plynové potrubí je v tomto případě obvykle nataženo přes dvůr chaty. V tomto případě musí být konstrukce chráněna před neoprávněnými osobami. Za tímto účelem jsou trubky umístěny ve značné výšce.

Zvláštní pozornost by měla být věnována fixaci. Upevnění musí být co nejpevnější a nejspolehlivější, aby se minimalizovalo riziko pádu a v důsledku toho poškození plynového potrubí.

Konstrukce by měla sestavit pouze zkušení a kvalifikovaní odborníci. V tomto případě musí být instalace provedena v souladu se stavebními pravidly a technickou dokumentací

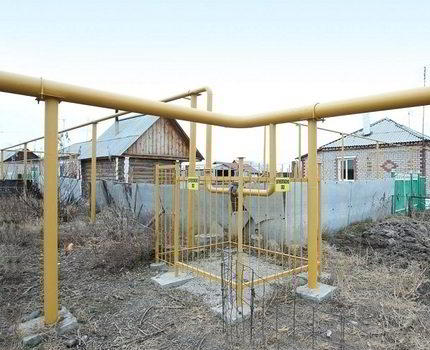

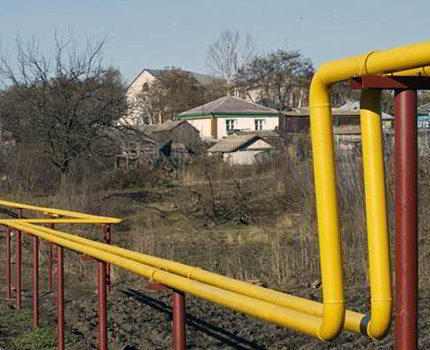

Oproti podzemnímu způsobu instalace vyjde nadzemní instalace téměř o polovinu levněji. V tomto případě je však třeba věnovat zvláštní pozornost ochraně konstrukce před vlivy prostředí a mechanickým poškozením.

Například potrubí musí být izolováno, aby na něj nespadaly srážky a nebyly patrné změny teploty. Kromě toho se typ ochrany volí v závislosti na klimatických podmínkách regionu.

Aby nedošlo k neoprávněnému napojení na dálnici, je nutné se postarat o bezpečnost. Koneckonců, vzhledem k tomu, že potrubí leží na speciálních podpěrách na zemi, mohou k němu snadno přistupovat třetí strany. Na rozdíl od podzemní instalace je proto toto řešení méně spolehlivé.

Pro dobře chráněné soukromé domy a chaty bude ideálním řešením nadzemní plynovod. Zvláště pokud není možné položit potrubí pod zem kvůli poměrně husté síti inženýrských sítí Jaký způsob instalace plynovodu je lepší?

Je nutné dát přednost jednomu nebo druhému řešení v závislosti na klimatu regionu, kde bude práce prováděna, hustotě zástavby a vlastnostech půdy. V souladu s tím jednoduše neexistuje jasná odpověď.

Chcete-li se rozhodnout, který způsob instalace je nejlepší zvolit, měli byste zvážit následující doporučení:

1. Pokud má půda na místě poměrně vysoké korozivní vlastnosti, bylo by nejsprávnějším řešením instalace plynovodu zemní metodou.
2. Pokud je potrubí položeno přes silnici, pak je kombinovaná možnost ekonomicky životaschopná. To znamená, že v oblasti vozovky by potrubí mělo být umístěno pod zemí a na území chaty – na povrchu.
3. V případě vedení potrubí přes přilehlé plochy se doporučuje zvolit nadzemní (otevřený) způsob.
4. Pokud se v oblasti, kde se plánuje instalace, nachází vedení vysokého napětí, pak by skrytá instalace vedení byla rozumným řešením.

Způsob instalace přímo ovlivňuje materiál, ze kterého by mělo být potrubí vyrobeno. Otázka související s tím, jakou výztuž použít v tom či onom případě, bude diskutována dále.

Jaké dokumenty budou potřeba?

Než budete pokračovat přímo v instalaci, budete muset začít shromažďovat potřebné papíry. Chcete-li to provést co nejrychleji, musíte okamžitě připravit pas a dokumentaci, která potvrzuje vlastnictví pozemku a domu, který se na něm nachází.

Dalším krokem je odeslání žádosti příslušné službě. Vyjadřuje přání plynofikovat dům. Zaměstnanci vystaví formulář s uvedením všech technických podmínek.

Dokument vydaný plynárenskou službou vyplňuje odborník zapojený do vypracování projektu. Vyberte si kvalifikovaného projektanta. Na jeho kompetenci totiž závisí výsledek práce a bezpečnost obyvatel.

Podle projektu se instaluje plynárenská síť. Někdy jsou potrubí položena přes nemovitosti sousedů. V tomto případě je nutné si od nich vyžádat písemné povolení k provedení tohoto druhu prací.

Kromě výše uvedených dokumentů budete muset získat také následující dokumenty:

• akt uvedení plynového zařízení do provozu;
• dohoda o vypracování technické dokumentace a práce;
• povolení dodávat zemní plyn a platit za tuto službu;
• doklad o instalaci zařízení a plynofikaci domu.

Nutná bude i revize komína. Poté odborníci vydají odpovídající certifikát. Poslední dokument – povolení ke zplynování soukromého domu – vydává místní architektonická a plánovací společnost.

Jak vypočítat průměr plynovodu?

Při sestavování projektu je zvláštní pozornost věnována průměru potrubí. To provede konstruktér pomocí složitých vzorců nebo programu.

Abyste se netrápili různými vzorečky, bylo by dobrou volbou použít některý ze specializovaných programů. Naštěstí je takových softwarů plný internet.

Používání kalkulaček je snadné – stačí vyplnit pole příslušnými informacemi.

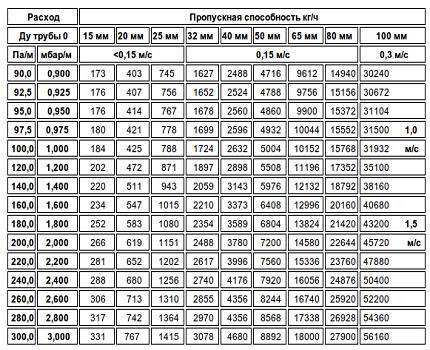

Chcete-li určit optimální průměr plynovodu, můžete použít tabulku. Pro získání požadované hodnoty stačí vybrat požadovanou spotřebu paliva Výběr trubek a spojovacích prvků

Vzhledem k tomu, že potrubí s modrým palivem je předmětem zvýšeného nebezpečí, musí mít všechny použité armatury potřebné certifikáty kvality. V opačném případě komise provádějící výstupní kontrolu nepovolí dům s takovým potrubím plynofikovat.

Nuance výběru materiálu

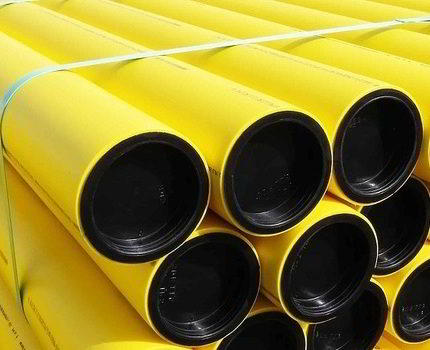

Materiál potrubí se volí v závislosti na způsobu uložení potrubí. Největší poptávka je po výrobcích z polyetylenu a oceli. Hlavní výhodou posledně jmenované odrůdy je její všestrannost.

Ocelové trubky lze koneckonců použít jak pro podzemní, tak pro venkovní instalaci. Ale takové řešení bude stát víc.

Polymerové potrubí lze použít pouze pro skrytou instalaci. To je způsobeno skutečností, že pod vlivem slunce se materiál rozkládá a rychle ztrácí své vlastnosti.

Pokud jde o upevňovací prvky, pro instalaci budete potřebovat úhelníky, spojky, T-kusy, kříže, zástrčky a adaptéry. Zpravidla jsou vyrobeny z litiny, oceli nebo polyethylenu.

S instalací měřiče také neváhejte. Koneckonců výrazně sníží náklady.

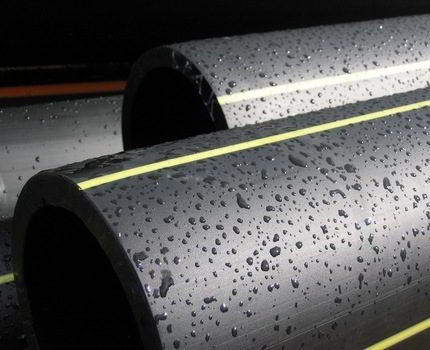

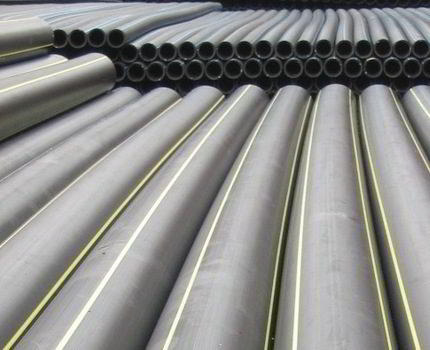

Výhody polyetylenových trubek

Za prvé, takové kování časem nerezaví. Proto vám umožňuje ušetřit na údržbě a opravách potrubí. Polyetylenové výrobky mají díky speciální technologii výroby absolutně hladký vnitřní povrch. Díky tomu nedochází k žádnému zpomalení průtoku paliva.

Jednou z hlavních výhod polymerových trubek je jejich bezpečnost. Nebudou v nich žádné bludné proudy, které by mohly způsobit výbuch plynu. Takže v případě podzemní instalace není nutné používat speciální drahé pouzdro.

Pokud porovnáme hmotnost ocelové trubky a polymerové trubky, je druhý typ až 7krát lehčí. Tato vlastnost umožňuje výrazně snížit náklady na stavbu, protože není potřeba zapojovat zařízení se zvýšenou nosností.

Pokud jsou splněny všechny normy, polyetylenové potrubí bude trvat nejméně půl století. Navíc časem se jeho výkonnostní charakteristiky nijak nezhorší.

Trubky vyrobené z polyetylenu si díky své pružnosti získaly respekt odborníků. Díky tomu nezpůsobí instalace metodou horizontálního směrového vrtání žádné potíže ani problémy.

Toto řešení je zvláště aktuální, když má studna nerovný tvar nebo byly při jejím vytváření objeveny nějaké překážky.

Kdy byste měli přestat používat polymer?

V některých případech budou výrobky z polyethylenu špatnou volbou. Mezi limitující podmínky patří situace, kdy teplota země v zimě může klesnout pod -15 stupňů.

Plastová potrubí by měla být opuštěna v regionech, kde hrozí zemětřesení o síle větší než 7 stupňů Richterovy stupnice.

Použití polymerové výztuže je také zakázáno v následujících situacích:

• potrubí bude dodávat zkapalněné uhlovodíky;
• byla zvolena otevřená metoda instalace;
• pokud plynovod prochází přes nějaké překážky (železnice nebo dálnice).

Poté, co byly zakoupeny všechny potřebné produkty a byly shromážděny dokumenty, můžete pochopit vlastnosti položení linky s modrým palivem.

Postup při pokládce plynovodu

Navzdory skutečnosti, že instalaci potrubí by měli provádět výhradně odborníci s potřebnou kvalifikací, každý majitel soukromého domu by se měl podrobně seznámit s postupem provádění práce. Vyhnete se tak problémům a neplánovaným finančním výdajům.

Montáž stoupačky a příprava prostor

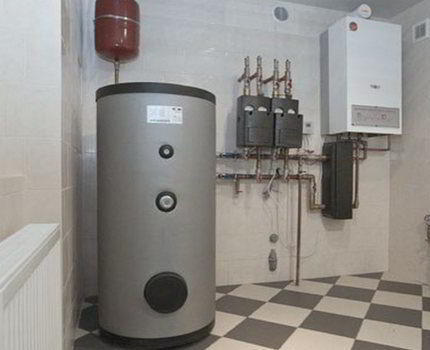

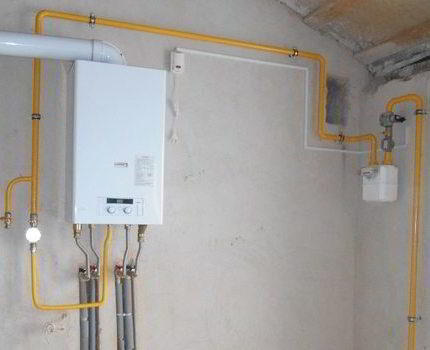

Pokud je soukromý dům zplynován za účelem organizace vytápění, musíte se postarat o uspořádání prostor. Místnost s veškerým vybavením by měla být oddělená a měla by mít poměrně dobré větrání. Zemní plyn je totiž nejen výbušný, ale i toxický pro lidský organismus.

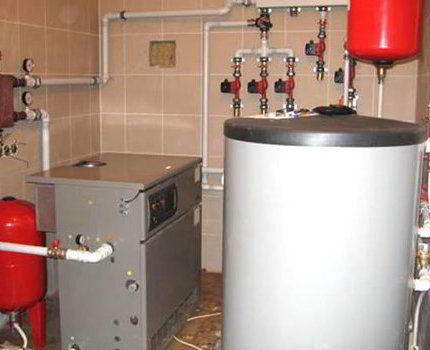

Kotelna musí mít okno. To poskytne příležitost k větrání místnosti kdykoli, což zabrání otravě výpary paliva.

Pokud jde o rozměry, výška stropu v místnosti by měla být alespoň 2,2 m Pro kuchyň, kde bude instalován sporák se dvěma hořáky, bude dostatečná plocha 8 m2 a pro čtyřplotýnkový model -. 15 m2.

Pokud bude k vytápění domu použito zařízení s výkonem nad 30 kW, pak musí být kotelna přemístěna mimo dům a být samostatnou budovou.

Plyn je do chaty přiváděn pomocí speciálního přívodu, kterým je otvor nad základem. Je vybaven speciálním pouzdrem, kterým prochází potrubí. Jeden konec je připojen ke stoupačce a druhý je součástí vnitřního systému dodávky plynu.

Stoupačka se instaluje přesně svisle a konstrukce musí být odstraněna ze stěny ve vzdálenosti minimálně 15 cm. Výztuž lze zajistit pomocí speciálních háčků.

Jemnosti pokládky potrubí

Při instalaci potrubí do stěny musí být všechny jeho části protaženy manžetami. V tomto případě musí být celá konstrukce potažena olejovou barvou.

Volný prostor mezi trubkou a manžetou je vyplněn dehtovou koudelí a bitumenem.

Je nutné zajistit, aby při instalaci potrubí bylo použito co nejméně závitových a svařovaných spojů. Díky tomuto přístupu bude celá konstrukce co nejspolehlivější. V souladu s tím musíte vybrat trubky maximální délky

Každá z jednotek je sestavena dole a ve výšce se provádí pouze upevnění přípravných součástí. Pokud průměr trubek nepřesahuje 4 cm, lze je zajistit pomocí svorek nebo háčků. U všech ostatních se doporučuje použít držáky nebo věšáky.

Svařovací, montážní a přejímací řád

Všechny součásti potrubí jsou navzájem spojeny svařováním. V tomto případě musí být šev vysoce kvalitní a spolehlivý. Abyste toho dosáhli, musíte nejprve zarovnat konec trubky a odizolovat asi 1 cm z každé strany.

Pokud jde o montáž závitových spojů, musíte k tomu použít speciální techniku. Nejprve se spoj zpracuje vápnem. Dalším krokem je navinutí lnu s dlouhým vláknem nebo speciální pásky. Teprve poté lze závitové spojení utáhnout.

Jakmile řemeslníci práci dokončí, měla by do domu přijet komise a zkontrolovat kvalitu montáže. Kromě toho je vlastník povinen obdržet podrobné pokyny o pravidlech používání plynovodu. Zaměstnanci vám také řeknou, jak správně používat zařízení, které spotřebovává modré palivo.

Závěry a užitečné video k tématu

Vše o plynofikaci soukromého domu:

Hlavní fáze instalace:

Položení plynovodu do soukromého domu je pracný a odpovědný proces. Koneckonců, bezpečnost obyvatel přímo závisí na kvalitě práce. Proto je lepší svěřit výpočty a samotnou instalaci vysoce kvalifikovaným a zkušeným pracovníkům.
