Pokud jde o instalaci topného tělesa, je důležité pochopit, kam na ohřívač vody nainstalovat ventil. Správná instalace ventilu na ohřívač vody zahrnuje umístění na přívodním potrubí studené vody do kotle.

Proč se instaluje pojistný ventil na studenou vodu?

Kohoutky, ze kterých je přiváděna voda, jsou uzavřeny. Kohoutek přivádějící studenou vodu má obvykle zpětný ventil. V důsledku toho, pokud pevnost ohřívače vody nevydrží tlak, zařízení exploduje. Aby se takové situaci zabránilo, je potřeba prvek – pojistka.

Jak správně nainstalovat pojistný ventil na kotel?

Pojistný ventil je instalován v nádrži, odbočné potrubí je vyvedeno na boční povrch vertikálního kotle nebo na horní část horizontálního ohřívače vody. Na průtokových ohřívačích vody se instalují ventily, které kombinují funkce zpětného ventilu a pojistného ventilu. Zařízení jsou namontována na vstupním odbočném potrubí.

Musím při výměně ventilu vypustit vodu z kotle?

Než začnete s výměnou vadného vypouštěcího ventilu, je třeba vypustit vodu z akumulačního bojleru. Nejprve odpojte bojler od napájení. 2. Dále je třeba uzavřít přívod vody do ohřívače vody, studené i teplé, tj. uzavřít oba vstupní ventily do ohřívače vody.

Co se stane, když zapojíte kotel bez ventilu?

Výrobce zakazuje používat ohřívač vody bez něj a je to prostě nebezpečné. Každý ohřívač vody má pracovní tlak vody, který má jak minimální prahovou hodnotu (minimální tlak potřebný pro normální provoz zařízení), tak maximální prahovou hodnotu (jejíž překročení může zařízení poškodit).

5 způsobů, jak vypustit vodu z bojleru: tvin270584

Videogalerie

K čemu slouží šroub na pojistném ventilu ohřívače vody (kotle)?

před 1 rokem. Zobrazení: 651416

Zpětný ventil kotle. Jak vybrat pojistný ventil pro ohřívač vody?

před 3 lety. Zobrazení: 39319

Youtube — @Domů, Vytápění a zásobování vodou PROGRESS WAY

SEŘÍZENÍ přetlakového/zpětného ventilu kotle (ohřívače vody). K čemu slouží šroub?

před 6 lety. Zobrazení: 878095

Youtube — @PRACTICAL SOLUTIONS

Kdy a proč je nutné instalovat expanzní nádobu na kotel (ohřívač vody)

před 2 lety. Zobrazení: 50061

Pokud to uděláte, ohřívač vody nebude kapat!!

před 5 lety. Zobrazení: 1539505

Youtube — @Oleg Home&Family

Na kvalitě potrubí elektrického zásobníkového ohřívače bude záviset nejen doba jeho provozu, ale také úroveň bezpečnosti při provozu. Toto je jeden z nejzávažnějších momentů při instalaci kotle a vyžaduje zvláštní pozornost. Správné páskování u ohřívače vody se nazývá pojistný ventil zabudovaný do systému přívodu studené vody.

Hlavní účel

1. Tlak ve vodovodním systému není stabilní.
2. Přebytečná voda je odváděna z kotle do přívodu vody a obnažuje se topné těleso.
3. Ohříváním vzduchu kotel po chvíli selže.

Vypálená topidla nejsou tím největším problémem. Mnohem důležitější je nebezpečí neočekávaných změn tlaku ve vodovodním potrubí. Kapalina padající na vyhřívaný topný článek se rychle mění na páru a prudce zvyšuje tlak. Za takových podmínek zaručeně prasknou stěny kotle. Velké množství vroucí vody a páry, tlačené tlakem, naplní místnost a hrozí všem v ní vážná zranění.

Princip činnosti

Kromě hlavní konstrukce se pojistný ventil pro ohřívač vody skládá z několika dalších prvků. Jsou umístěny v mosazném nebo niklovém pouzdře. Ve většině případů zařízení vypadá jako obrácené písmeno T. Je připevněno ke dnu nádrže na ohřívači vody zpětný ventil, schopný zabránit úniku kapaliny z nádrže při poklesu tlaku v potrubí.

Kolmá větev obsahuje další ventil, který se aktivuje po zvýšení tlaku a vypustí přebytečnou kapalinu přes armaturu. Princip fungování probíhá v několika fázích.

1. Pokud je tlak v nádrži nižší než v potrubí, při plnění nebo otevírání kohoutku je talíř talíře ve zpětném ventilu vytlačen tlakem vody. Když se úroveň tlaku vrátí do normálu, pružinový mechanismus přitlačí desku proti výčnělku pouzdra, čímž omezí průtok kapaliny.
2. Při aktivním ohřevu se pomalu zvyšuje teplota kapaliny a zároveň se zvyšuje tlak. Dokud nedosáhne maximální hodnoty, mechanismus není aktivován.
3. Po dosažení mezní úrovně tlak stlačí pružinu pojistky a otevře se výstupní kanál armatury. Přebytečná kapalina ze zásobníku je odváděna tímto kanálem. Po poklesu tlaku na normální úroveň pružina uzavře průtok a zastaví se odvod vody.

Na základě výše uvedeného lze pochopit, že kapalina bude periodicky odtékat z kanálu tvarovky. K tomuto jevu dochází, když je voda ohřívána a tlak ve vodovodním systému klesá. Pokud si pravidelně všimnete voda na armatuře, to znamená, že pojistný ventil kotle funguje normálně.

Současně však vzniká potřeba vypouštět proudící kapalinu. K provedení postupu je k trysce připojena trubka vhodné velikosti: musí být utáhněte svorkou aby bylo zajištěno bezpečné upevnění. Standardní provozní tlak v nádrži ohřívače vody je od šesti do deseti barů. Bez spolehlivého upevnění se trubka jednoduše odlomí, takže k výběru svorky je třeba přistupovat se zvláštní opatrností. Pevně ​​ji utáhněte a veďte hadici do nejbližší kanalizační kanalizace.

Trubka k armatuře by měla být průhledná; To pomáhá kontrolovat výkon systému a výztuha poskytuje dodatečnou ochranu proti tlaku.

Princip činnosti ventilu

Vlastnosti různých typů ventilů

Pokud mluvíme o standardním pojistném ventilu pro kotel, vzhledově se příliš neliší. Existují však malé nuance, které jsou zodpovědné za snadné použití zařízení.

Spouštěcí páka

Na obrázku jsou ventily vybavené uvolňovacími pákami. Jejich účelem je pravidelně kontrolovat provozuschopnost:

• páka se přesune do svislé polohy;
• aktivuje pružinový mechanismus a táhne jej s sebou;
• V důsledku toho se otevře kanál, kterým proudí voda.

Uvolněte páčku na ventilu

Tento postup se doporučuje provádět alespoň jednou měsíčně. Stejným způsobem se zcela vyprázdní nádrž ohřívače vody. Po vztyčení vlajky musíte chvíli počkat, dokud úplně nevyteče.

Rozdíly mezi vyobrazenými modely jsou v tom, že ventil umístěný vlevo má pevnou páku speciální šroub. To eliminuje možnost samovolného otevření a úplného odstranění kapaliny.

Následující obrázek ukazuje ventily bez pozitivní páky pro uvolnění kapaliny. Levý model má nahoře závitové víko. Je určen pro údržbu pojistek. V případě potřeby jej odšroubujte, abyste odstranili ucpání, vodní kámen a další nečistoty.

Ventily bez páky

Správný model je nejméně preferovanou možností. Nemá žádné popisovače, páku pro vypouštění vody ani servisní otvor. Jedná se o nejlevnější a nejméně kvalitní produkt pocházející z Číny. O spolehlivosti a odolnosti není třeba mluvit. Můžete jej používat pouze jako dočasnou náhradu na vlastní nebezpečí a riziko.

Poznámka k hodnocení tlaku

Existuje několik dalších pozoruhodných rozdílů. Šipka na těle ukazuje směr proudění vody, jakož i nápis informující o maximální tlak, které zařízení vydrží. Na první pohled se zdají detaily nepodstatné. Ale pokud můžete snadno zjistit směr proudění kapaliny (k tomu se stačí podívat na umístění talířového ventilu), pak je situace s hodnocením složitější.

Podle jakých znaků můžete rozlišit mezi šesti a deseti barovým ventilem? Pouze zkušenostmi. Můžete se ptát, jak je dodavatelé odlišují? Ne, jen podle nápisů v dokumentech. Odborníci nedoporučují kupovat zařízení bez jakéhokoli označení na pouzdru. Náklady na označené produkty mohou být samozřejmě vyšší než náklady na analogy, ale je lepší na tomto problému nešetřit.

Přiléhavý tvar

Kromě toho stojí za to věnovat pozornost tvaru armatury pro odstranění kapaliny. V levém modelu je tento prvek poměrně dlouhý a má nelineární formulář. Trubku k ní bude snadné připevnit a délka je dostačující pro bezpečné upevnění pomocí svorky.

Tvar podobného prvku v pravém modelu je jiný. Má charakteristické rozšíření na konci, ale nejdůležitější je délka kování. Bude poměrně obtížné na ni trubku nainstalovat a ještě obtížnější zajistit bezpečné uchycení. Použití řemeslných metod nezaručí dobrý výsledek a v budoucnu mohou nastat potíže s odvodněním.

Pro velkoobjemové kotle

Každé z výše popsaných zařízení je určeno pro zásobníkový ohřívač vody o objemu padesát až šedesát litrů. Pro větší nádrže se používají jiné systémy, z nichž každý integruje speciální zařízení. Nejčastěji toto kulový tlakoměr nebo ventil, který řídí tlak.

Jsou vybaveny armaturou pro odstranění kapaliny standardní závit zvýšit spolehlivost upevnění a vyřešit problém se svorkami. Tento typ zařízení má vysokou cenu, ale úroveň kvality je výrazně vyšší než u jiných systémů.

Značnou nevýhodou pro mnoho majitelů může být vzhled vodovodní baterie. Speciálně pro takové lidi se rozběhla výroba pojistek, které mají nejen praktické výhody, ale mohou zdobit i interiér místnosti. Jejich cena může výrazně dosáhnout ceny samotného kotle, takže každý sám posoudí proveditelnost takového nákupu.

Montáž dalších ventilů

Existují případy, kdy je místo továrního přetlakového systému ochrany instalována nádrž ohřívače odvzdušňovací ventil. Je určen především k nouzovému odvodu kapaliny do otopného systému. Přestože je jejich funkčnost z velké části stejná, základní princip fungování je zásadně odlišný.

Tryskací ventil plní své funkce pouze v případě nouze. Je nutné urychleně odstranit veškerou vodu z nádrže. Není určeno pro periodické vypouštění malých porcí kapaliny. Vzhledem k tomu všemu byste od takového plavidla neměli očekávat správné fungování.

Dalším příkladem je pouze montáž zpětný ventil. Jeho mechanismus nedovolí kapalině odtékat při nízkém tlaku v systému, ale nebude vás schopen zachránit před náhlými rázy v nádrži. Jak ukazuje praxe, taková sestava také není funkční.

Schéma všech součástí bezpečného provozu ohřívače vody

Výběr a instalace

Pojistka by měla být vybrána na základě tlaku, který zařízení vydrží. Tento údaj je obvykle součástí osvědčení o registraci. Kromě toho může výběr ovlivnit objem nádrže. Existují systémy s prahem odezvy šest, sedm, osm, deset barů. Toto jsou nejběžnější hodnoty pro vypnutí pojistky.

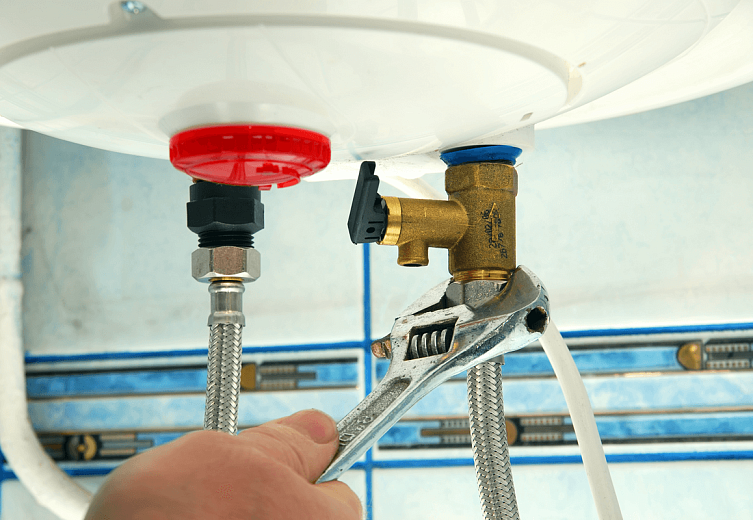

Proces instalace je poměrně jednoduchý.

1. Pro pevné utěsnění oviňte kolem závitů speciální pásku nebo lněnou koudel.
2. Našroubujte ventil na potrubí.
3. Pokračujte v utahování rukou až na doraz a poté s ním několikrát otočte pomocí klíče.
4. Nezapomeňte na výběr správného místa pro jeho instalaci. Odborníci doporučují jej připevnit přímo na přívodní potrubí studené vody.

Poté můžete nainstalovat systém zpětného ventilu, nebo jak se také nazývá – zácpa. Jde ale o zajišťovací opatření, zařízení s podobnými funkcemi je již součástí pojistkového systému a také je často integrováno do vodoměrů.

Diagram ukazuje umístění kulového ventilu. Slouží k odstranění kapaliny z nádrže při skladování na zimu nebo při demontáži. Sušení může být také nutné během údržby nebo opravy. Ve většině případů je instalován na odpališti, které je zase připojeno k pojistkovému systému.

Neměli byste šetřit na tak důležitém detailu, jako je pojistka. Toto zařízení vám pomůže nejen udržet funkčnost ohřívače, ale může vás také zachránit před vážným zraněním. Tlakové rázy v zásobování vodou jsou běžným jevem a nikdo není imunní vůči selhání nádrže. Věnujte nějaký čas instalaci bezpečnostních ventilů, abyste zajistili svou bezpečnost.
