Sendvičové panely. Vertikální způsob montáže. PromAlpForum

Hezký den všem. Máme zkušenosti s horizontální montáží sendvičových panelů. U nového zařízení musí být instalace provedena svisle, tzn. samotné panely budou stát svisle a zámky budou umístěny po stranách.
Otázka: Jak mohu pomocí jakého nástroje utáhnout panel do již nainstalovaného zámku? Na internetu jsem našel speciální zařízení – v podobě dvou čtyřnásobných přísavek, které jsou k sobě přitahovány jakýmsi zařízením. Ale nic z toho jsem v Krasnodaru nenašel.
Podělte se prosím o své zkušenosti, pokud se s tím někdo setkal.
Byly myšlenky na použití upevňovacích přepravních popruhů se stahovacími přezkami, ale jak je upevnit mezi panely?
Možná byste také mohli použít přísavky a natáhnout malý řetězový kladkostroj?

5LETOV Zprávy: 86 Registrovaný: 13. března 2009, 13:41 Město: Krasnodar

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva 5LETOV » 21. května 2010, 22:47

panely jsou dlouhé devět metrů. 1.2 metru na šířku. Hmotnost panelu je cca 250-300 kg.
telemah-09 Zprávy: 1506 Registrovaný: 05. srpna 2008, 18:59 Město: Petrohrad

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva telemah-09 » 21. května 2010, 23:04

Dřevěné špalíky vyříznete (čím přesněji řežete, tím lépe), upnete je svorkami (aby se zátěž rovnoměrně rozložila) a opatrně je otáčejte těžkým kladivem.

Sai Zprávy: 23257 Registrovaný: 18. června 2006 09:41 Město: Chimki-Novokurkino Kontaktní informace:

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva Sai » 21. května 2010, 23:37

pokud je množství práce velké. kupte si velké vakuové přísavky.
a budeš šťastný.

Moradan Zprávy: 4725 Registrovaný: 10. října 2008 17:17 Město: SPb

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva Moradan » 22. května 2010, 00:41

Sai napsal: pokud je množství práce velké. kupte velké vakuové přísavky.
a budeš šťastný.

Malinin Artem Zprávy: 83 Registrovaný: 01. prosince 2009, 22:52

Re: Panelový sendvič. Vertikální způsob instalace.

Vertikální instalace je mnohem obtížnější než horizontální instalace. Je nutné, aby zespodu byla podpěra, na kterou se panel umístí.
Jsou upnuty příchytkami nebo se vezmou kanál na tloušťku panelu, přivaří se zvedací kroužek a nasadí se
na panel a přišroubujte jej samořeznými šrouby (nadměrné používání samořezných šroubů, nebudete jej moci rozdrtit údery).

telemah-09 Zprávy: 1506 Registrovaný: 05. srpna 2008, 18:59 Město: Petrohrad

Re: Panelový sendvič. Vertikální způsob instalace.

Malinin Artem napsal: . Není možné drtit údery

Takže myčka náklaďáků sestavená ze sendvičových panelů na jatkách v Kolpinu je moje halucinace, mimochodem tam je strop ze sendvičových panelů.
Byl použit kanálek ​​odpovídající tloušťce panelu, ale panel byl podél něj veden trochu jinak, aby bylo vše čisté.

5LETOV Zprávy: 86 Registrovaný: 13. března 2009, 13:41 Město: Krasnodar

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva 5LETOV » 23. května 2010, 19:14

Díky za radu, ale trik je v tom, že panely budeme instalovat ve výškách od 25 do 45 metrů. Montáž provedeme bez jeřábu a mechanických ramen, pomocí navijáků. a problém je v tom, že po zvednutí do výšky ho budete muset zatlačit do zámku. do výšky 25 metrů se montují mechanickým jeřábem.

verlibr Zprávy: 2201 Registrovaný: 27. dubna 2010, 01:02 Město: Třetí planeta od Slunce

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva verlibr » 23. května 2010, 19:25

http://www.promstrop.ru/zaxvat_sep_.html» onclick back2top»> Вернуться к началу
5LETOV Zprávy: 86 Registrovaný: 13. března 2009, 13:41 Město: Krasnodar

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva 5LETOV » 23. května 2010, 20:21

Při horizontální instalaci vyskládáme až padesát panelů za směnu. To je při práci od rána do tmy, tzn. 14-15 hodin.
Kolik toho dokáže běžný dobře sehraný tým s vertikální instalací? Projekt není příliš složitý, okna jsou na stejné úrovni, jedna řada. ?
prosím podělte se o své zkušenosti.

telemah-09 Zprávy: 1506 Registrovaný: 05. srpna 2008, 18:59 Město: Petrohrad

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva telemah-09 » 23. května 2010, 20:34

Asi o třetinu méně.
Moradan Zprávy: 4725 Registrovaný: 10. října 2008 17:17 Město: SPb

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva Moradan » 23. května 2010, 20:35

9metrové 150mm panely jsme nějakým způsobem namontovali do horizontu pomocí svěrky, ale v případě chyby jeřábu náš panel unikl lehkému dotyku. Svorka sice na konci svou váhu udrží, ale na hranici svých možností.
Můžete zkusit přehodit ještě pár párů lan odněkud z rohu nebo odněkud podél horizontu a k nim připevnit napínací pás a střídavě jím posouvat zdola nahoru, abyste panel utáhli do zámku (nebo několika pásů). Jen je nutné, aby pod spodním koncem panelu byla nějaká deska na posunutí. No, vlastně je to v prvním příspěvku výměna a bylo. Prostě mě napadlo to prodloužit lany.
Přesunete naviják vodorovně ke každému panelu nebo zvednete všechny panely na jednom místě a pak panel ve svislé poloze přitáhnete na jeho místo? Pokud je to 2. možnost, pak je třeba oplotit celou jednu lanovou dráhu. Hemeroidy jsou pořád stejné.
Ukázalo se, že navijákem zvedli svorku, zahákli svorku na lanko vodorovně natažené na válečku a jeli na válečku po lanku na místo instalace, tam to trochu zasunuli a nasměrovali do zámku a tak nějak mírně spustili to do horizontu (jako když uvolnili smyčku pomocí nějaké svorky), pak to stáhli pásy (i když -bylo by to 2- nahoře a dole).
No, já to vidím takhle, zbytek je potřeba vyřešit lokálně.

5LETOV Zprávy: 86 Registrovaný: 13. března 2009, 13:41 Město: Krasnodar

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva 5LETOV » 23. května 2010, 20:54

Možnost s kabelem pravděpodobně nebude fungovat, protože. Ať za něj zatáhnete jakkoli, stále se bude pod tíhou panelu prohýbat a panely musí stát rovně, a když jsme na lanech, nebudeme moci panel zvednout a okamžitě jej připevnit samořezem šrouby.
Instalaci provedeme střídavě pomocí dvou navijáků. V jedné vertikální řadě bude tři až pět panelů, zatímco my pracujeme v první řadě, technická místnost nahoře připravuje lana pro další řadu, druhý naviják. Po dokončení řady přejdeme na nová lana, začneme další řadu a první lana a naviják jsou připraveny pro další svislou řadu. Takhle se mi to zdá. Ohodnoťte prosím nápad. Možná mě něco nenapadlo?

Existuje také nápad namontovat dvě svislé řady najednou. použijte dva navijáky najednou a zavěste lana, abyste mohli pracovat na kyvadle.

Moradan Zprávy: 4725 Registrovaný: 10. října 2008 17:17 Město: SPb

Re: Panelový sendvič. Vertikální způsob instalace.

zpráva Moradan » 23. května 2010, 21:49

svapla napsal: Možnost s kabelem pravděpodobně nebude fungovat, protože. Ať za něj zatáhnete jakkoli, stále se bude pod tíhou panelu prohýbat a panely musí stát rovně, a když jsme na lanech, nebudeme moci panel zvednout a okamžitě jej připevnit samořezem šrouby.

“Nepatrně ho zasunuli a nasměrovali do zámku a nějak mírně spustili do horizontu (jako by uvolnili smyčku pomocí nějaké svorky).”
Tito. Původně jsem měl na mysli, že panel byl zvednut navijákem výše, než je nutné, jen aby se přizpůsobil prověšení kabelu a tak dále.

svapla napsal: instalaci budeme provádět střídavě pomocí dvou navijáků. V jedné vertikální řadě bude tři až pět panelů, zatímco my pracujeme v první řadě, technická místnost nahoře připravuje lana pro další řadu, druhý naviják.

Tito. máte 3-5 9metrových panelů na výšku, od konce ke konci. Hmmm, pokud ano, co ten návrhář kouřil?

svapla napsal: Když je řada dokončena, přepneme na nová lana, začneme další řadu a první lana a naviják jsou připraveny pro další svislou řadu. Takhle se mi to zdá. Ohodnoťte prosím nápad. Možná mě něco nenapadlo?

Existuje také nápad namontovat dvě svislé řady najednou. použijte dva navijáky najednou a zavěste lana, abyste mohli pracovat na kyvadle.

+7 (495) 789-02-52
[email protected]
Doprava, přejímka materiálů.
Stav staveniště

Před zahájením instalačních prací je nutné se ujistit, že je staveniště vhodné pro danou práci. Obecně to zahrnuje:

přítomnost zpevněného povrchu vozovky pro zajištění přístupu na staveniště pro nákladní automobily s přípustnou nosností do 40 tun, jakož i pro autojeřáby s odpovídající nosností;

Balení. Obecné informace.

Před balením jsou všechny sendvičové panely podrobeny kontrole technickou kontrolou podniku v souladu s požadavky TU 5284-00217955111-03 (pro panely EURO) a dle TU 5284-003-17955111-03 (pro panely CLASSIC).

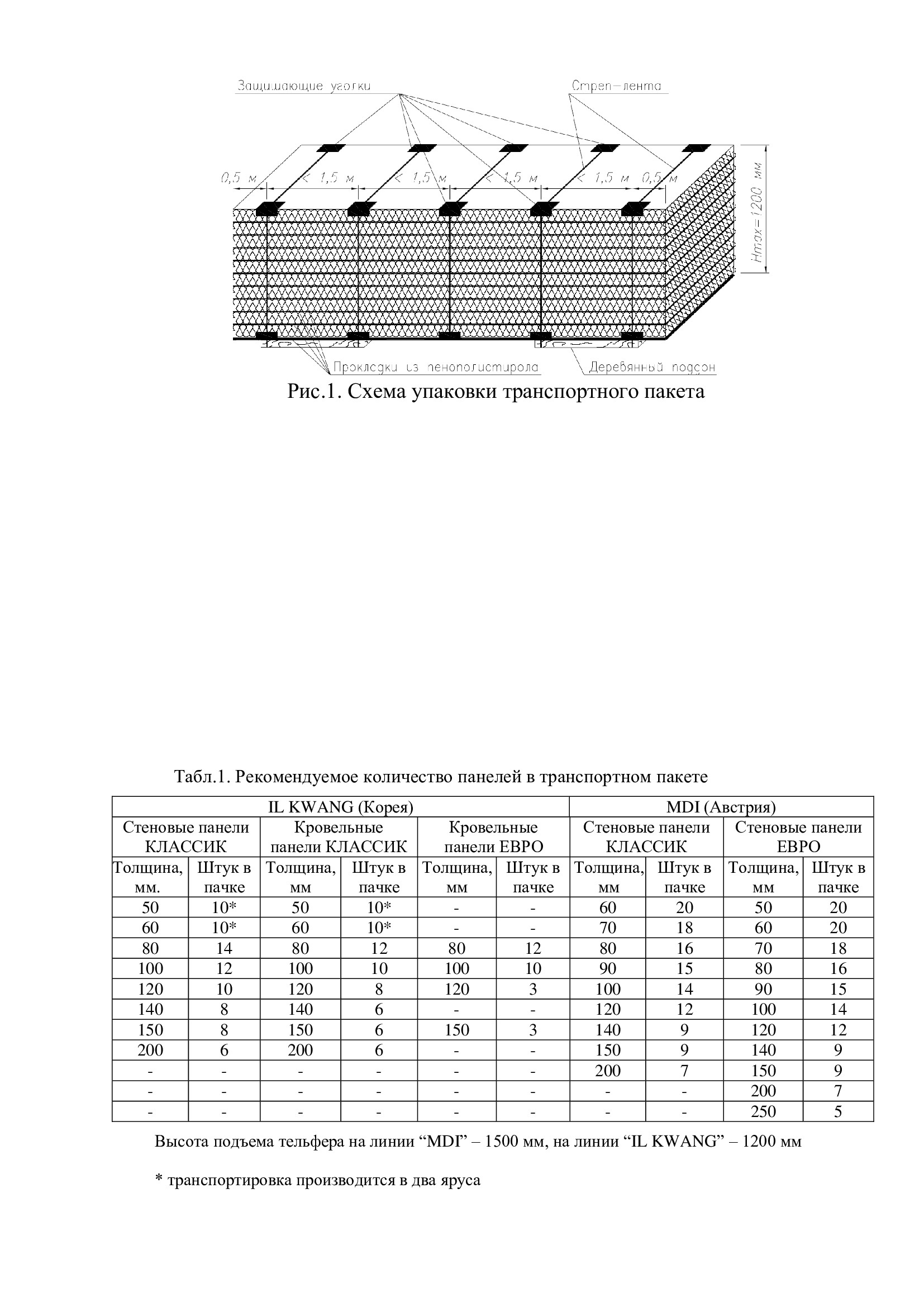

Sendvičové panely se dodávají balené v přepravních obalech o výšce až 1,5 m a hmotnosti až 5 tun. Mezi panely jsou po celé jejich délce a šířce distanční vložky z expandovaného polystyrenu o tloušťce nejméně 5 mm pro stěnové sendvičové panely a nejméně 30 mm pro střešní sendvičové panely. Každý balík panelů je chráněn voděodolnou značkovou polyethylenovou fólií, strečovou fólií a stahovací páskou, čímž vzniká pevný a hermetický přepravní obal. Pod každou stahovací páskou s krokem maximálně 1,5 m jsou rohy z kartonu a plechu, které chrání podélné hrany panelů (zámky). Ke spodní části balíku s panely jsou připevněny dřevěné palety o rozměrech 1200 x 1000 mm (pro nakládací a vykládací operace).

Kovové povrchy každého panelu lze chránit samolepicí montážní fólií, kterou je nutné ihned po instalaci odstranit.

Každý přepravní balík je doprovázen balicím listem s uvedením obsažených sendvičových panelů. Balicí list je umístěn na bocích přepravního balíku.

Pro snadnou instalaci mohou být panely (pokud jsou umístěny v přepravních obalech) opatřeny speciálním označením, které je možné zobrazit v instalačních schématech.

Přeprava panelů v továrním balení může být prováděna jakýmkoli druhem dopravy v souladu s pravidly pro přepravu zboží, která zajišťují bezpečnost výrobků a obalů: po silnici nebo železnici.

Sada sendvičových panelů může obsahovat sadu tvarových a architektonických prvků vyrobených z tenkého pozinkovaného ocelového plechu s polymerním povlakem. Tyto prvky jsou dodávány v balíčcích, svázané plastovou páskou nebo v dřevěných obalech. Všechny komponenty a spojovací prvky jsou dodávány v originálním balení výrobce. Čistá hmotnost balicí jednotky by neměla překročit 200 kg.

Obaly pro automobilovou přepravu

Při přepravě sendvičových panelů musí mít vozidlo korbu o šířce nejméně 2,55 m (pro přepravu panelů o šířce 1200 mm) a nejméně 2,15 m (pro přepravu panelů o šířce 1000 mm), za předpokladu, že balíky s panely jsou naskládány ve dvou řadách. Vozidlo musí být vybaveno úchyty a sadou textilních pásek (upevňovacích popruhů) pro zajištění balíků. Délka korby nesmí být menší než délka přepravovaných panelů.

Zabalené balíky s panely jsou k tělu připevněny textilními páskami. Zároveň by pod každou páskou, na horní straně balíku, měl být ochranný dřevěný trám a pod balíkem paleta. Ochranný dřevěný trám by měl přesahovat celkové rozměry přepravního balíku o 50 mm. Mezi dvěma řadami balíků jsou umístěny polystyrenové podložky.

Je zakázáno přepravovat jiný náklad na povrchu přepravních obalů. Mohlo by dojít k poškození výrobního obalu a poškození povrchu panelů.

Všechny panely musí ležet celou svou délkou na plošině a nesmí se dotýkat karoserie vozu, aby se zabránilo tření a poškození panelů.

Používání ocelových lan a drátů k uvázání panelů je zakázáno!

Rychlost vozidla nesmí překročit 80 km/h. Během přepravy panelů musí řidič pravidelně kontrolovat stabilitu nákladu a těsnost svazku. Pokud se svazek panelů uvolní, je nutné jej znovu utáhnout.

Obaly pro železniční přepravu

Pro přepravu sendvičových panelů po železnici jsou balíky s panely dodatečně zabaleny do dřevěných beden.

Geometrické rozměry dřevěných beden se v každém případě vybírají individuálně a závisí na typu a velikosti sendvičových panelů, které jsou v nich umístěny.

Přeprava balíků po železnici se provádí na otevřené nebo uzavřené plošině kolejového vozidla v souladu s přepravními pravidly schválenými stanoveným způsobem.

Umístění a zajištění nákladu na kolejových vozidlech se provádí v souladu s Technickými podmínkami pro nakládku a zajištění nákladu. Schéma zajištění kusů ve voze musí být dodatečně dohodnuto s územní správou železnice.

Po převzetí nákladu je třeba zkontrolovat počet dodaných balíků, každý balík se sendvičovými panely je třeba zkontrolovat, zda nevykazuje viditelné poškození, a také zda údaje na dodacím listu a nákladním listu odpovídají obsahu přepravních balíků.

Pokud má dodávka jakékoli vady, je třeba při převzetí zboží učinit v přepravním listu poznámku, kterou by měl potvrdit podpisy dopravce i příjemce zboží.

Vykládka musí být provedena z boku vozidla.

Ruční vykládání sendvičových panelů je zakázáno!

Při vykládce panelů se doporučuje použít vysokozdvižný vozík (pokud délka panelů není větší než 3 m) nebo jeřáb se speciálními zdvihacími zařízeními (viz níže).

Zvedat by se měl vždy jen jeden pytel!

Při přepravě balíků je zakázáno používat ocelová lana nebo dráty!

Při vykládce a přepravě přepravních balíků s panely o délce do 5,0 m je povoleno používat textilní závěsy. V místech zavěšení musí být pod balík umístěny dřevěné bloky (distanční podložky) vyčnívající alespoň 50 mm za rozměry balíku a také ochranné rohy, aby nedošlo k poškození podélných hran panelů.

V místech, kde jsou dřevěné palety připevněny k přepravnímu obalu s panely, musí být uspořádány upevňovací popruhy a dřevěné distanční vložky.

Vykládka panelů delších než 5,0 m v balíku musí být prováděna pouze pomocí speciálních příčných nosníků s maximálním rozpětím mezi vázacími popruhy 3,5 m.

Při zvedání balíku je nutné dbát na těžiště balíku. Jeho výrazné přetížení v jakémkoli směru není povoleno!

Obal s panely se nesmí táhnout ani tlačit, protože posouvání panelů poškodí jejich povrch.

Balíky s panely se vždy vykládají a skladují na rovném povrchu.

Vykládka balíků s panely musí být provedena co nejblíže místu instalace.

Panely by měly být skladovány v originálním obalu, aby byly chráněny před vlhkostí, nečistotami a prachem.

Při skladování panelů v uzavřených skladech musí být umístěny na širokých a pevných stojanech, které zajistí rovnoměrné rozložení hmotnosti balíku na spodní panel (aby se zabránilo jeho prohýbání).

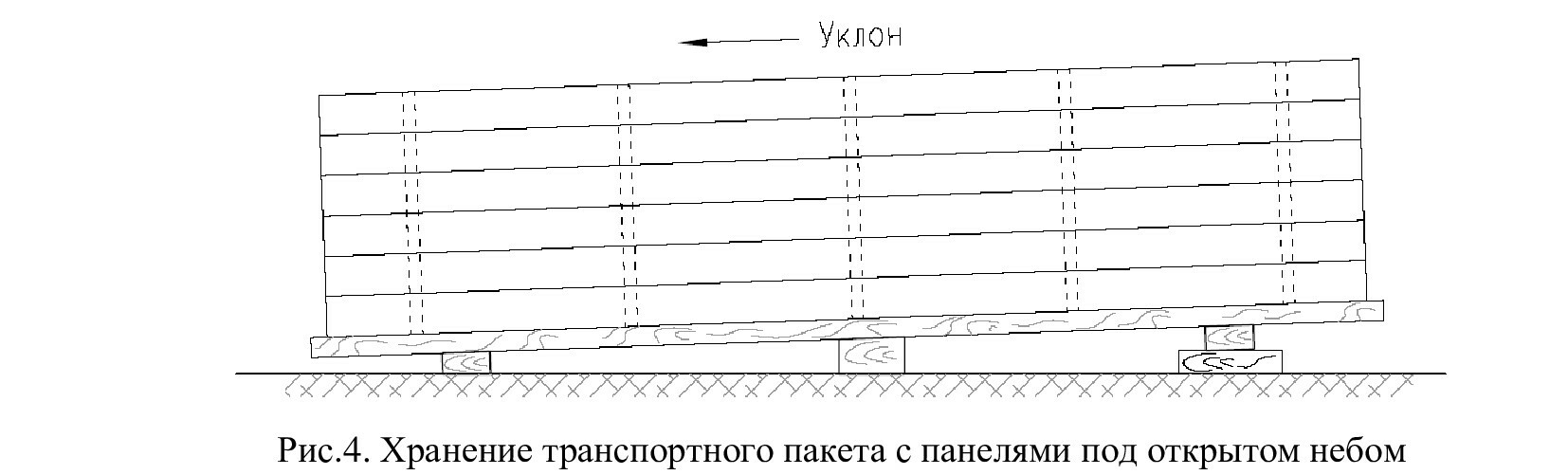

Krátkodobé skladování na volném prostranství je povoleno za předpokladu, že jsou obaly chráněny před srážkami (hromaděním vlhkosti) a že je výrobní obal neporušený. Při skladování musí být zabalené obaly zakryty plachtou a musí mít možnost větrání. Přepravní obaly musí být instalovány v mírném úhlu v podélném směru, aby byl zajištěn odtok vody.

Balíčky panelů se nesmí stohovat na sebe.

Nepokládejte těžké předměty na obaly panelů ani na nechráněné panely, mohlo by dojít k poškození jejich povrchu.

Je nutné uspořádat balíky na skladovací ploše tak, aby byl zajištěn snadný přístup k těm panelům, které budou instalovány jako první.

Nedoporučuje se skladovat panely déle než tři měsíce z důvodu možných potíží s odstraněním ochranné fólie po instalaci.

Doporučení k instalaci.
Přípravné práce

Před zahájením instalačních prací je nutné získat kvalitní projektovou a instalační dokumentaci, která obsahuje:

schémata rozložení stěnových nebo střešních sendvičových panelů, jakož i specifikace těchto panelů s uvedením jejich typu, tloušťky, délky, profilace, názvu výrobce a množství;

Návrh stěnových a střešních panelů musí zohledňovat dobu trvání zatížení sněhem a větrem, teplotní rozdíly a vliv teploty a vlhkosti na pevnostní charakteristiky panelů.

Pro provedení kvalitní instalace sendvičových panelů je nutné zkontrolovat nosné konstrukce, zda nedochází k odchylkám od konstrukčních rozměrů a zda jsou přímočaré. Pokud se takové odchylky vyskytnou, je nutné před zahájením montážních prací narovnat stěnové nosníky pomocí výstupků nebo speciálních prvků. V opačném případě nevyřešené odchylky nevyhnutelně povedou k negativním důsledkům. Je také nutné zkontrolovat a (v případě potřeby) obnovit antikorozní nátěr kovových povrchů rámu.

Před instalací sendvičových panelů byste měli zkontrolovat přesnost rozměrů a rovnost podkladového povrchu. Bezprostředně před zahájením instalačních prací je nutné povrch sendvičových panelů očistit od možného znečištění (lepidlo, vata, sníh atd.).

Mechanické nárazy na panely během instalace, osazování spojovacích prvků, utěsňování spojů a dosedacích ploch nejsou povoleny.

Během instalace je nutné zajistit ochranu konců panelů před vlhkostí a během provozu spolehlivé utěsnění všech spojů panelů.

Zvedání jednotlivých panelů během jejich instalace do konstrukční polohy se provádí pomocí zvedacích mechanismů pomocí:

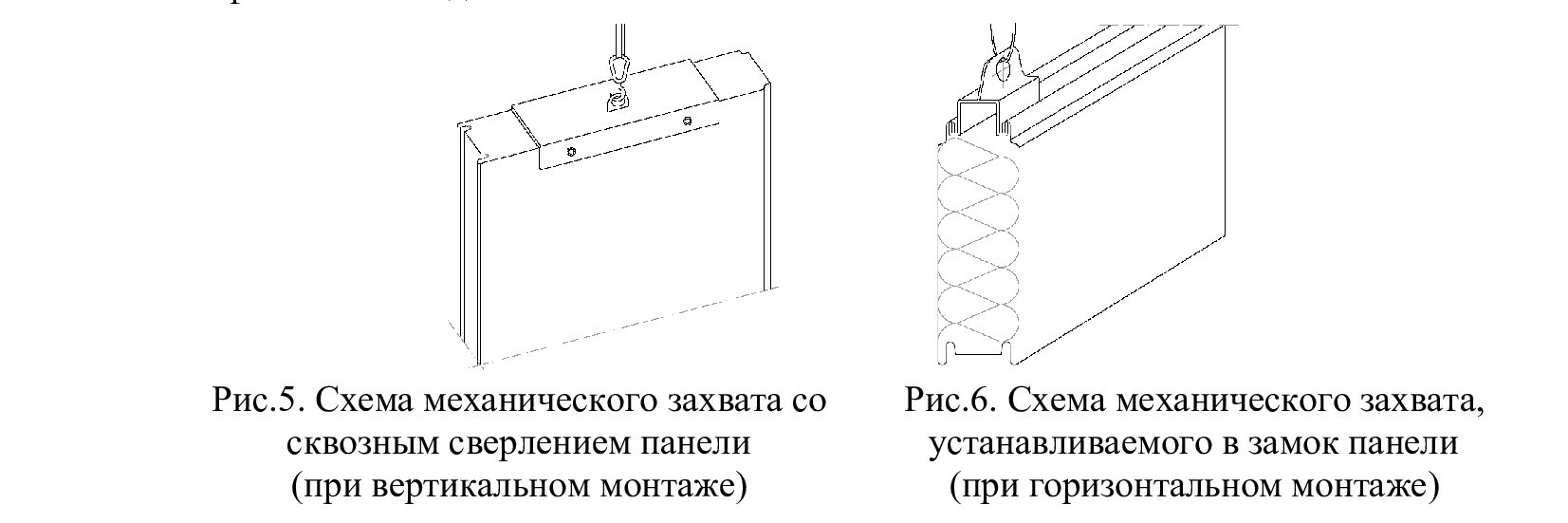

mechanické uchopení s provrtáním panelu;

Při horizontální instalaci je nutné před zvedáním panelu zvedacím mechanismem panel ručně nastavit do svislé polohy; panel se umisťuje na distanční podložky, rovnoměrně rozložené po délce panelu a zabraňující deformaci zámků.

Je zakázáno zvedat panel pomocí zvedacích mechanismů přímo z palety z důvodu možné deformace zámků panelu.

Panely musí být spojovány striktně svisle. Je zakázáno spojovat panely pod úhlem, aby se zabránilo deformaci zámků.

Pro horizontální instalaci se doporučuje použít metodu zvedání panelů pomocí dvou speciálních mechanických úchytů, které se současně instalují do podélné hrany panelu („zámek“) a nezpůsobují žádné poškození panelu.

Při vertikální instalaci se používá metoda zvedání panelů pomocí mechanického úchytu, který je k panelům připevněn pomocí průchozího vrtání. Otvory v panelu, které v něm zůstanou po odstranění úchytu, musí být zakryty spojovacími prvky nebo tvarovanými dokončovacími prvky.

Použití bezpečnostních pásů (textilních popruhů) obepínajících zvedávaný panel je nezbytné, aby se zabránilo jeho neočekávanému pádu při zvedání pomocí mechanických úchytů. Bezpečnostní pásy je nutné odstranit bezprostředně před instalací panelu do konstrukční polohy. Montovaný panel je poté držen pouze mechanickými úchyty.

Použití traverzy s vakuovými přísavkami je nejúčinnější, nejrychlejší, nejspolehlivější a nejbezpečnější způsob zvedání hladce profilovaných sendvičových panelů. V místech, kde je vakuový uchopovač připevněn ke kovovému povrchu panelu, je nutné odstranit ochrannou fólii.

Montážní řezání a vrtání

Montážní řezání sendvičových panelů vyžaduje použití nůžek a pil, které umožňují pouze řezání za studena (např. elektrická přímočará pila nebo ruční kotoučová pila). Přehřátí kovového povlaku panelu během řezání je nebezpečné z důvodu poškození antikorozní vrstvy.

Používání brusek nebo plazmových řezacích zařízení, která generují značné teplo a jiskry, je zakázáno!

Pro malé objemy řezání lze použít ruční nebo elektrické nůžky na kov. V tomto případě se oba kovové sendvičové panely řežou odděleně.

Po každém řezání a vrtání je nutné povrch panelů kompletně očistit od kovových třísek. Důkladně je také nutné očistit spojovací prvky panelů (tj. zámky panelů).

Aplikování značek na povrch panelu ostrými předměty, které by mohly poškodit ochrannou vrstvu, je zakázáno!

Upevnění sendvičových panelů

Sendvičové panely jsou nenosné prvky oplocení, které musí být připevněny k nosné konstrukci. Nosná konstrukce může být vyrobena z oceli, dřeva nebo betonu.

Při upevňování panelů na ocelové nebo dřevěné konstrukce použijte samořezné šrouby nebo šrouby z kalené uhlíkové oceli s elastomerovým těsnicím těsněním.

Typ spojovacích prvků (značení, délka šroubu a průměr vrtáku u samořezných šroubů) se určuje v závislosti na tloušťce a typu podkladové konstrukce a na tloušťce panelu v souladu s pokyny výrobce šroubu.

Typ šroubů, samořezných šroubů a průměr otvoru pro ně jsou ukazateli, na kterých závisí únosnost závitových spojů. Proto je nutné věnovat zvláštní pozornost správnému výběru spojovacích prvků.

Vzdálenost od okraje panelu k místu šroubu (nebo samořezného šroubu) musí být alespoň 50 mm.

Spojovací prvky by měly být instalovány kolmo k povrchu panelu. Prvky instalované pod úhlem by měly být považovány za vadné.

Pro upevnění sendvičových panelů a tvarovaných prvků je vhodný specializovaný montážní nástroj (elektrická vrtačka +

vysokorychlostní šroubovák), jehož typ a značku lze zvolit v souladu s doporučeními výrobců spojovacích prvků.

Šrouby s těsnicí podložkou by měly být zašroubovány až na doraz. Aby se zabránilo nepřijatelné deformaci těsnicí podložky, musí být šroubovák nastaven na hodnotu utahovacího momentu šroubu.
Při upevňování (kotvení) panelů k betonové stěně je nutné panely a nosnou konstrukci předvrtat a jako spojovací prvky použít speciální hmoždinky.

Při upevňování sendvičových panelů na dřevěné konstrukce je také nutné panely předvrtat a použít samořezné šrouby.

Při upevňování sendvičových panelů k ocelovým konstrukcím je nutné panely předvrtat pomocí samořezných šroubů. Rychlejší a kvalitnější přímá montáž panelů k ocelovým konstrukcím je možná pomocí samovrtných šroubů (tj. samořezných vrutů), které nevyžadují předvrtání.

Před instalací panelu je nutné v případě potřeby odstranit přebytečnou izolaci ve spojích panelů.

Před upevněním panelů je nutné odstranit ochrannou fólii v místech zámků panelů a šroubů. Fólie se z povrchu panelů kompletně odstraňuje bezprostředně před ukončením všech instalačních prací, tj. v okamžiku, kdy již nehrozí žádné riziko poškození panelů. Nedoporučuje se ponechávat ochrannou fólii na panelu z důvodu možných obtíží s jejím pozdějším odstraněním.
