Upevnění topného tělesa k sádrokartonu 60 fotografií.

Při montáži radiátorů na sádrokarton je nezbytné zajistit, aby byl nástěnný držák upevněn na místě pomocí upevňovacích prvků, které jsou dostatečně pevné, aby unesly hmotnost systému.

K čemu se připojují topné radiátory?

Pro upevnění topných zařízení na vybraných místech se používají speciální konzole pro topná tělesa, které výrobci vyrábějí v široké škále. Spojovací prvky vhodné pro hliníková nebo bimetalová zařízení nejsou vhodné pro litinové baterie, které mají značnou hmotnost a pevné rozměry.

Proč nemůžete nainstalovat bimetalové radiátory?

Takové radiátory jsou nejvíce náchylné k ucpání radiátorů v důsledku nekvalitní – špinavé chladicí kapaliny. Je třeba také poznamenat, že v mnoha bytových domech v letním období provozní společnosti odvádějí vodu z topného systému, což nevyhnutelně vede ke korozi ocelových trubek.

Kolik konzol je potřeba pro 10dílný radiátor?

Pro spolehlivou instalaci radiátoru do 10 sekcí jsou potřeba 4 litinové konzole. Pro instalaci radiátoru s více než 10 sekcemi je potřeba více než 4 konzole.

Jakou váhu lze připevnit na sádrokarton?

Pevnostní charakteristiky samotného sádrokartonového obložení jsou dostatečné pro instalaci závěsných zařízení o hmotnosti do 10-12 kg. Hmotnost polic, skříněk, televizorů a dalšího těžšího závěsného zařízení se přenáší na regálové prvky základny rámu.

Jak upevnit radiátor na sádrokartonovou stěnu

Jak zavěsit radiátor na sádrokarton

Upevňujeme bimetalický radiátor na sádrokartonovou stěnu. Instagram.

Zobrazení: 36060
Youtube — @Editace ve všední dny

Jak zavěsit radiátor na sádrokarton

Radiátory nejsou bezpečně připevněny ke sádrokartonové stěně. Zpevňujeme je.

Jak připevnit profil sádrokartonu na zeď

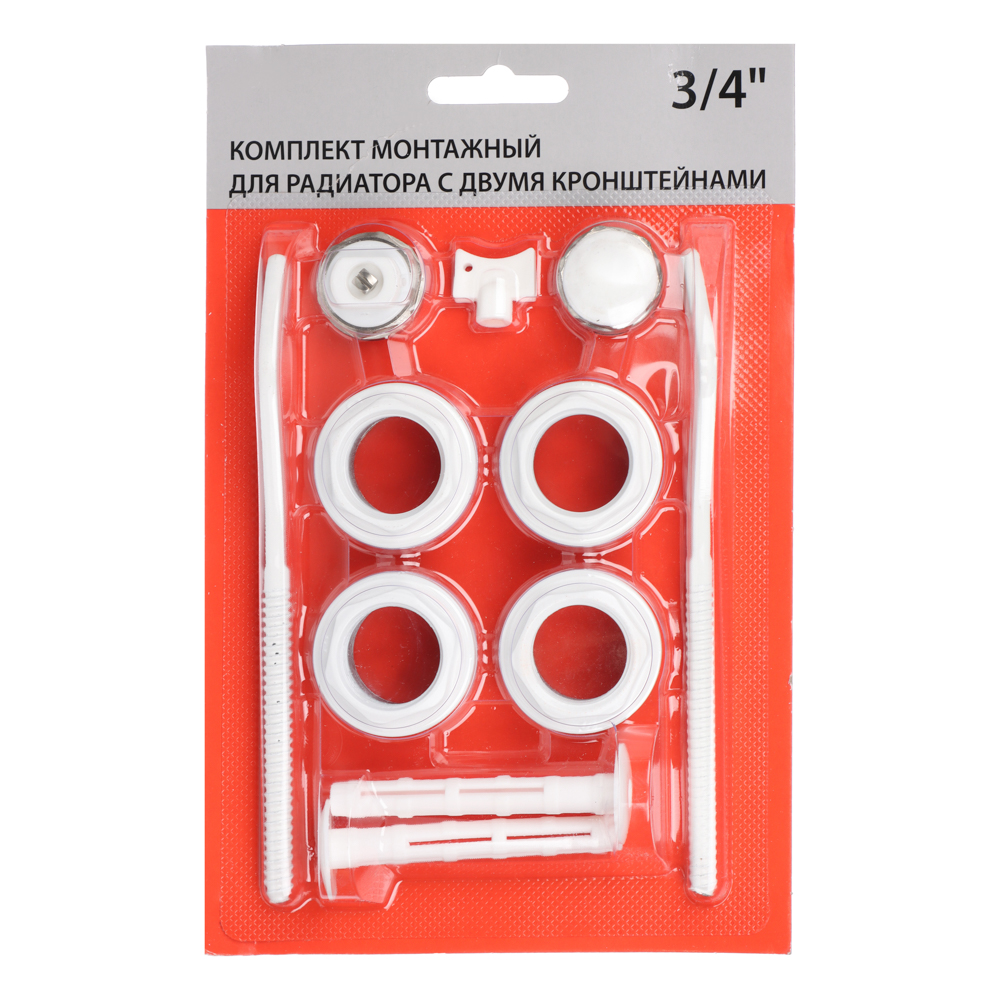

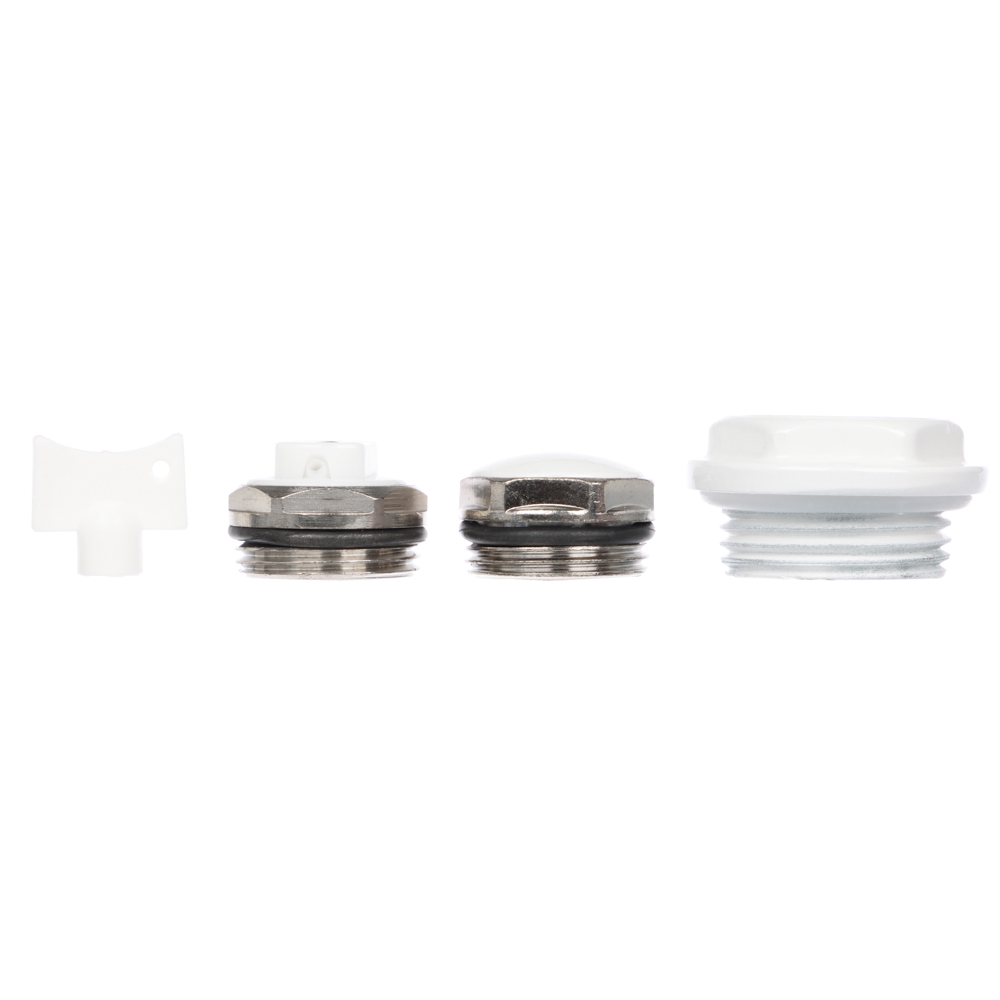

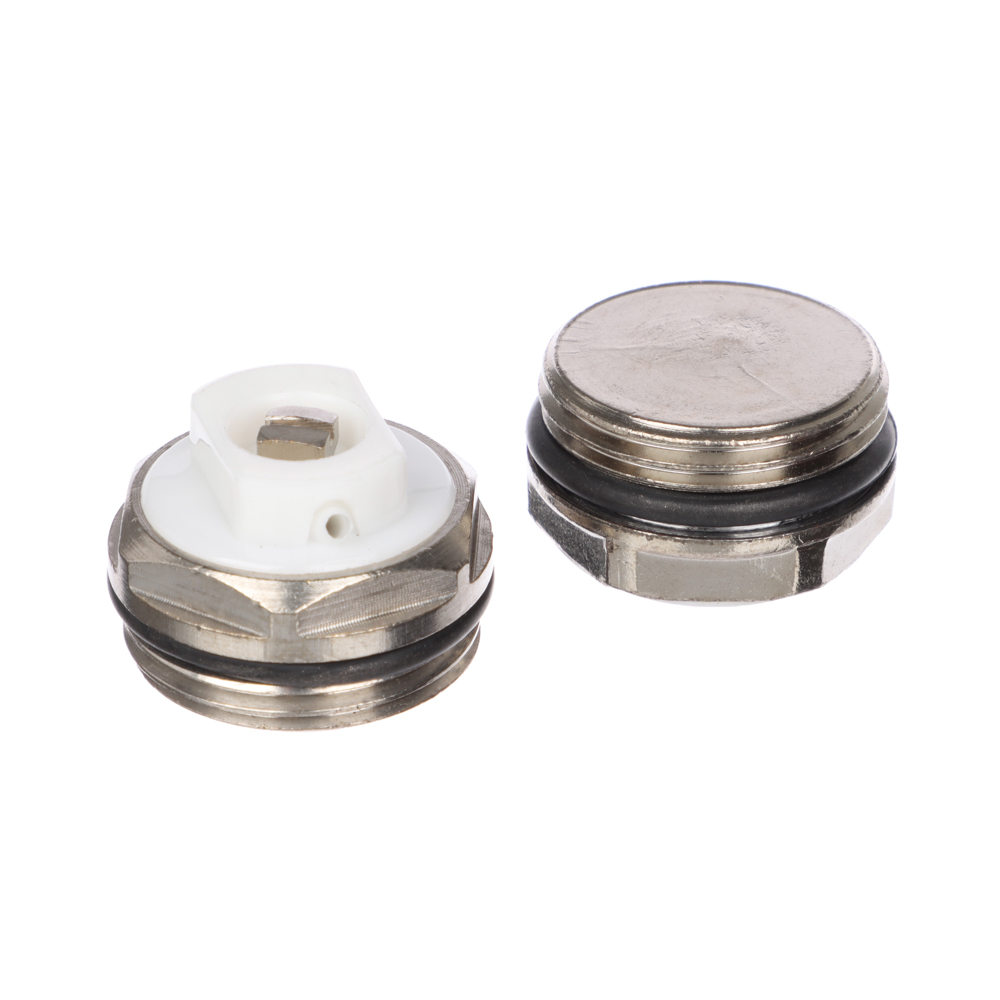

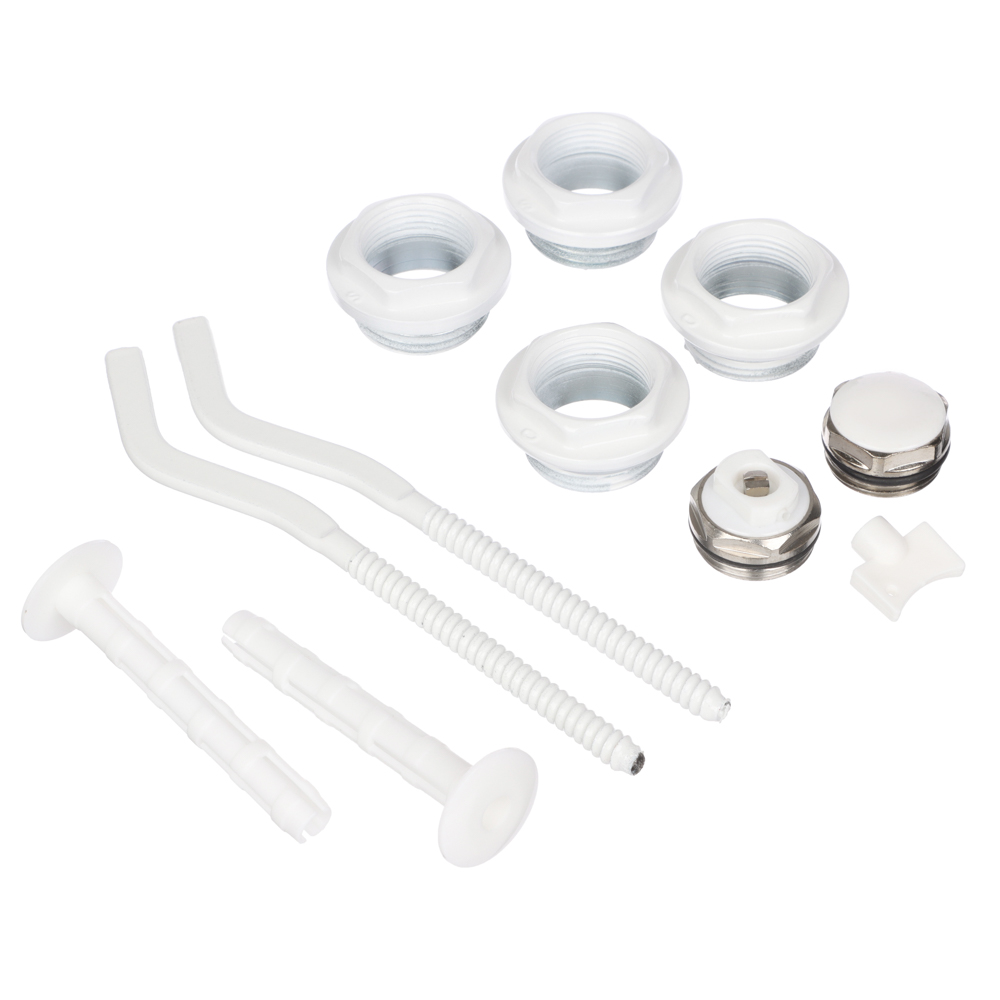

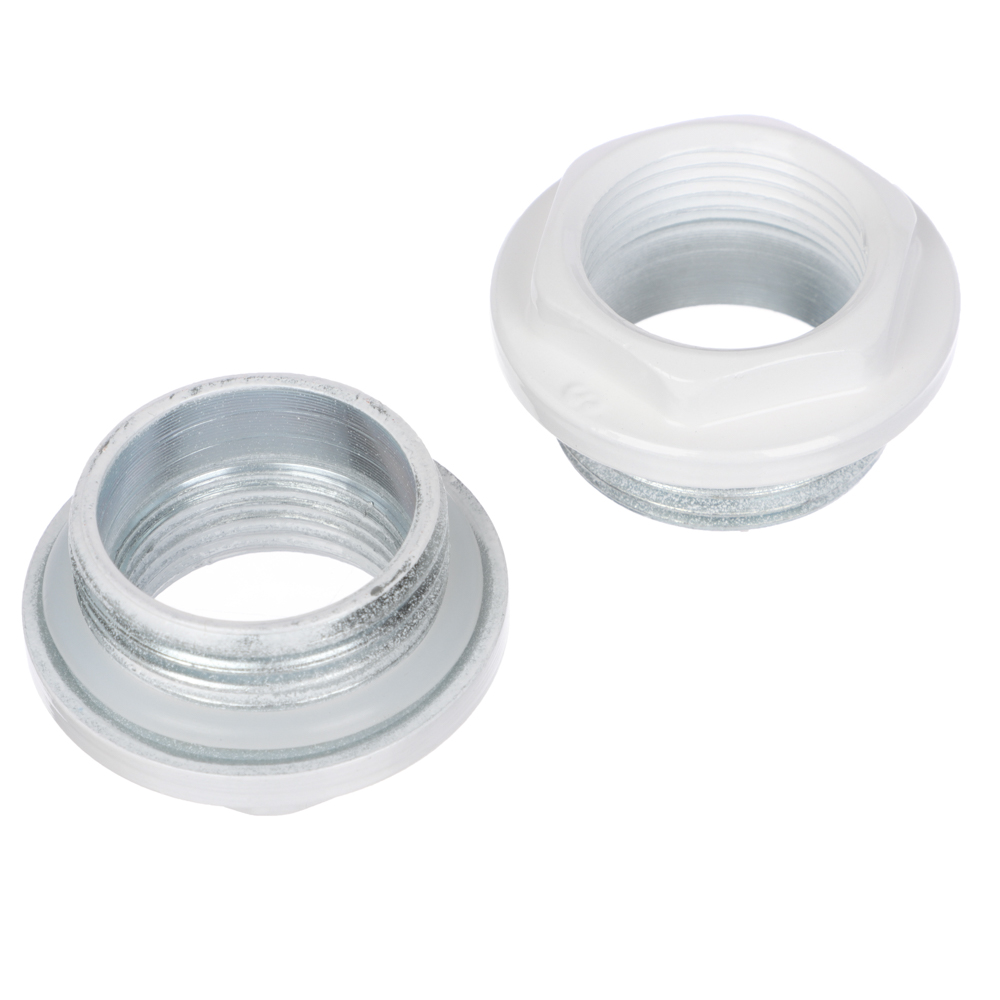

Montážní sada pro radiátor 1×3/4, se dvěma konzolami

Upevnění pro topné radiátory

Videogalerie

5 jednoduchých způsobů, jak bezpečně připevnit na sádrokarton

před 4 lety. Zobrazení: 625196

Youtube — @DIY Oprava bytu (Remontkv.pro)

Nejefektivnější způsob instalace držáku baterie do sádrokartonu.

před 5 lety. Zobrazení: 8755

Youtube — @Yuri Moldovan86

Radiátory nejsou bezpečně připevněny ke sádrokartonové stěně. Zpevňujeme konstrukci.

před 4 lety. Zobrazení: 10633

Youtube — @Ve stavebnictví

Montáž a instalace topných těles v rámovém domě. Část — 2/4

před 3 lety. Zobrazení: 443282

Při zahájení práce byste si měli stanovit následující úkoly: zástěna musí mít dobrý vzhled, musí mít dostatečnou pevnost, aby se nerozpadla při náhodném dotyku, nesmí bránit cirkulaci vzduchu, která zajišťuje ohřev místnosti.

Důležitým, ale nikoli povinným požadavkem je, že zástěnu lze snadno vyjmout. Pokud spojení mezi potrubím a baterií náhle unikne, bude nutné demontovat clonu. V tomto případě se bude hodit jeho snadné odstranění. No a nejzákladnějším požadavkem je zajistit cirkulaci vzduchu, protože. Pokud tak neučiníte, baterie se bude hůře zahřívat. A platit teplo za lepší vzhled je stěží rozumné. K tomu musí být clona konstruována tak, aby v ní docházelo k dostatečné konvekci, tzn. cirkulace vzduchu. A pro konvekci je nutné, aby spodní a horní část síta nebyly těsně uzavřeny. Tito. spodní a horní část by neměla být vůbec uzavřena nebo pokryta mřížemi.

Přemýšlení přes design

První věc, na kterou byste měli myslet, je, jak bude vypadat budoucí obrazovka. A přestože jsme se již rozhodli, že jej vyrobíme ze sádrokartonu, možností provedení je spousta. Nejprve byste se měli rozhodnout pro spodní část obrazovky. Zde jsou dvě možnosti.

Možnost 1: Obrazovka dosáhne podlahy

V tomto případě budete muset ve spodní části po celé délce zástěny vyříznout otvor do sádrokartonu a vložit do něj ozdobnou mřížku (při konvekci bude touto mřížkou nasáván studený vzduch z místnosti) . Kromě toho by mřížka neměla být malá. Čím více vzduchových překážek mřížka vytvoří, tím hůře se bude baterie zahřívat. Tato možnost je nejjednodušší implementovat, protože přední část obrazovky bude sedět na podlaze a bude snazší ji zajistit.

Možnost 2: Obrazovka nedosahuje na podlahu

V tomto případě není spodní část zástěny pokryta sádrokartonem a zůstává zcela otevřená. Z hlediska zajištění lepší konvekce je tato varianta nejvýhodnější.

Rozhodování na horní straně

Zde jsou také možnosti.

Možnost 1: Zakryjte horní stranu pevně sádrokartonem

A na přední desce sádrokartonu vyřízneme otvor a vložíme do něj mřížku. Tato možnost je možná nejpohodlnější a vypadá dobře. Horní stranu obrazovky lze použít jako stůl. Tato možnost však povede k nejhorší možné konvekci. A kromě toho bude úplně nahoře na obrazovce vzduchová kapsa, ve které se bude hromadit teplý vzduch. A vzduchová kapsa je také zdrojem tepelných ztrát.

Možnost 2: Horní stranu vůbec nezavírejte

Tato možnost bude nejméně esteticky příjemná, ale poskytne nejlepší proudění vzduchu.

Možnost 3: Zakryjte horní stranu grilem

A vypadá to normálně a odpor proti proudění vzduchu je minimální. A čím užší jsou mřížkové příčky a čím širší jsou mezery mezi nimi, tím lepší je konvekce. Boční strany lze pevně uzavřít. Protože ohřátý vzduch stoupá odspodu nahoru, boční strany pak nebudou vytvářet žádné překážky konvekci.

Přední strana může být také těsně uzavřena (pokud jsou spodní a horní strany ponechány otevřené).

Začínáme

Neexistují žádná přísná pravidla, jak obrazovku připevnit a jak ji sestavit. To lze provést jakýmkoli pohodlným způsobem, hlavní je pouze to, aby hotová obrazovka splňovala výše stanovené úkoly (dobrá konvekce, dobrý vzhled, dostatečná pevnost).

Prvním krokem je vytvoření rámu obrazovky. Nejjednodušší způsob výroby je z dřevěných špalků, i když můžete použít i kovový profil. Nejprve změřte potřebnou délku budoucí zástěny a uřízněte dřevěný špalek odpovídající délky. Tento blok přiložíme na stěnu nad baterií, vyrovnáme její vodorovnou polohu s úrovní budovy (nevyrovnáme ji s baterií, ale s úrovní, protože baterie může viset křivě) a připevníme ji na hmoždinky.
Poté připevníme boční tyče ke stěně, která musí odpovídat svislé úrovni. Seshora budou tyto tyče spočívat na dříve upevněné vodorovné tyči a zespodu zasahují buď na podlahu, nebo na dno baterie (v závislosti na zvoleném provedení). Poté bude na zdi něco jako písmeno „P“, které se skládá z tyčí. No, pak z tyčí uděláme rám pro přední stranu obrazovky (stejné písmeno „P“, stejná velikost, pouze spodní stranu spojíme s blokem, abychom vytvořili obdélník). Zbývá pouze spojit přední rám s rámem namontovaným na stěně pomocí krátkých tyčí. A je to, rám je připraven.

Vezmeme si opláštění

Odměříme požadované kusy sádrokartonu, nařežeme je (nezapomeneme udělat výřezy pro trubky) a poté natřeme jejich vnitřky černou barvou.

Proč malovat? Ne všechno teplo se ztrácí do místnosti konvekcí. Teplo generované přední částí baterie jde přímo do místnosti. Pokud je však obrazovka na baterii, část tepla se odráží od světlého povrchu obrazovky a nevstupuje do místnosti. A pokud je vnitřek obrazovky černý, bude se od ní odrážet méně tepla, samotná obrazovka se více zahřeje a v důsledku toho dojde k menším tepelným ztrátám. To platí pouze pro vnitřní stranu obrazovky. Vnější strana může mít jakoukoli barvu.

Dále připevníme sádrokarton k rámu samořeznými šrouby. Pouze nejprve boční panely a poté přední, aby spoje panelů byly na stranách a ne vepředu. Šrouby zašroubujeme do takové míry, aby nevyčnívaly nad rovinu sádrokartonu. Pokud plánujete použít větrací mřížky, okamžitě pro ně označte a vyřízněte otvory.

Nyní zbývá jen dodat obrazovce dobrý vzhled. Chcete-li to provést, je třeba jej nejprve zatmelit. Pro vnitřní práce je vhodný běžný stavební tmel. Nanášíme v tenké vrstvě, abychom zakryli všechny spoje a otvory nad šrouby. Po zaschnutí tmelu vezměte dřevěný špalek, položte na něj brusný papír a důkladně všechny strany obruste, abyste získali co nejhladší povrch. No, zbývá jen natřít obrazovku. Lze použít jakýkoli nátěr. Jediná hlavní věc je, že ladí s interiérem místnosti. Poté nainstalujeme mřížky (pokud existují) a je to, práce je dokončena. Mimochodem, topné trubky, které kazí vzhled, mohou být šity do sádrokartonu podobným způsobem.
