Pokládání elektrických kabelů – pravidla a předpisy

Požadavky na pokládku elektrických kabelů jsou definovány v příslušných regulačních a technických dokumentech obsahujících úplný seznam postupů a opatření, jejichž zavedení a přijetí je nezbytné pro zajištění požární a elektrické bezpečnosti zařízení odebírajících elektřinu. V tomto článku budeme zvažovat hlavní body (obecná pravidla) pro výstavbu vnitřních (vnitřních) a venkovních kabelových elektrických vedení. Dále popisujeme některá přijatá opatření pro umožnění provozu kabelů v různých prostředích (podmínkách) – vzduch (nadzemní elektrické vedení), půda, voda.

Pravidla pro pokládání elektrických kabelů uvnitř budov

Existují dva hlavní způsoby pokládání kabelů elektrické sítě uvnitř budov – otevřené a skryté. První metoda zahrnuje umístění elektrického vedení na povrchu stěn a / nebo stropů uvnitř budovy, stejně jako v podnosech, kabelových stojanech atd. Normy pro pokládání elektrických kabelů otevřeného typu zahrnují použití různých typů montáže prvky nebo komponenty, jako jsou struny, soklové lišty, držáky, kabely, krabice, kovové / plastové objímky, trubky a další armatury. Otevřená kabeláž zase může být stacionární nebo pohyblivá (nestacionární).

Základní normy pro pokládku elektrických kabelů v obytných oblastech a průmyslových zařízeních (otevřená elektroinstalace):

• Kabelová vedení určená pro napětí od 42 V by měla být vedena ve výšce 2–2,5 m nad úrovní podlahy. Výška není standardizována, pokud je kabel uložen v krabicích, objímkách a jiných konstrukcích se stupněm krytí IP20.
• Pokud kabel prochází potrubím, musí být položen ve vzdálenosti 50 mm (čiré) nebo 100 mm (potrubí pro dopravu hořlavých plynů nebo kapalin). Navíc, pokud je vzdálenost menší než 250 mm, musí mít kabely dodatečnou ochranu proti mechanickému poškození. Také elektrické vedení by mělo být chráněno před vysokými teplotami, pokud prochází v blízkosti systému vytápění nebo zásobování teplou vodou.
• V místech, kde kabel prochází stěnami a stropy (z jedné místnosti do druhé, kabelový vývod ven nebo vstup do místnosti zvenčí), je vyžadováno zavedení z potrubí.
• Krabice, pouzdra nebo jiné konstrukční prvky jsou namontovány tak, aby se v nich nemohla hromadit vlhkost. Pokud se v prostorách vyskytují emise par, plynů nebo prachu, které mají negativní vliv na plášť kabelu, pak musí být krabice, trubky a další prvky používané pro pokládku vzduchotěsné a jejich spoje musí být utěsněny.

Podle regulačních dokumentů pro pokládku elektrického kabelu se “skryté” týká elektrického vedení položeného přímo uvnitř konstrukčních prvků budovy – stěn, stropů, stropů, podlah. V tomto případě může být kabel také položen do trubek, objímek, krabic nebo jiných instalačních prvků prokládaných dutinami ve stropech nebo v drážkách vytvořených během nebo kdykoli po výstavbě budovy.

Předpisy pro pokládání elektrického kabelu tímto způsobem instalace vyžadují dodržování stejných pravidel, která platí pro otevřené vedení. Existují také další požadavky. Jednak při pokládce do krabic nebo jiných instalačních prvků musí být splněny stejné požadavky jako u otevřené pokládky. Za druhé, je zakázáno pokládat skryté vedení ve ventilačních šachtách a kanálech (je povoleno za předpokladu, že kabely jsou uloženy v ocelových trubkách).

Pravidla pro pokládání elektrických kabelů mimo budovy (venkovní pokládka)

“Venkovní” znamená vedení vedené v zemi, vodě nebo vzduchu. Zvažte základní požadavky na pokládání elektrických kabelů v každém z prostředí samostatně.

Základní požadavky a normy pro uložení elektrického kabelu do země:

• Elektrické rozvody jsou uloženy ve výkopu o hloubce 70 cm Kabelová vedení pro napětí 35 kV musí být chráněna před mechanickým poškozením zakrytím železobetonovými deskami o tloušťce 50 mm a více. Při napětí do 35 kV lze použít běžné cihly položené podél trasy. Při použití pancéřových kabelů není nutné ochranné zařízení.
• Minimální šířka výkopu je 25 cm. Pokud se plánuje položení více kabelů, měla by být vzdálenost mezi nimi 10 cm (do 1 kV), 25 cm (20-35 kV) nebo více (v závislosti na konkrétní situaci). . To je třeba vzít v úvahu při výpočtu šířky příkopu.
• Před položením kabelů se na dno výkopu nasype pískový a štěrkový polštář o tloušťce asi 10 cm.
• Pokud kabely nemají kovové pancéřování, je povinné použít ochranné konstrukce, aby se zabránilo mechanickému poškození, jako jsou kovové/plastové trubky. Ochrana může být vyžadována také u pancéřovaných kabelů (v závislosti na typu půdy, povětrnostních podmínkách v regionu a dalších kritériích).
• Dále se kabel opět zasype pískem o tloušťce cca 15 cm, na vrchní část vnějšího polštáře se položí signální páska nebo kabelové uzavírací desky (PKZ), které slouží k informování o přítomnosti elektrických rozvodů pod nimi.
• Přes signální pásku nebo zaklapnutí se nasype zemina s okrajem (po chvíli se usadí).

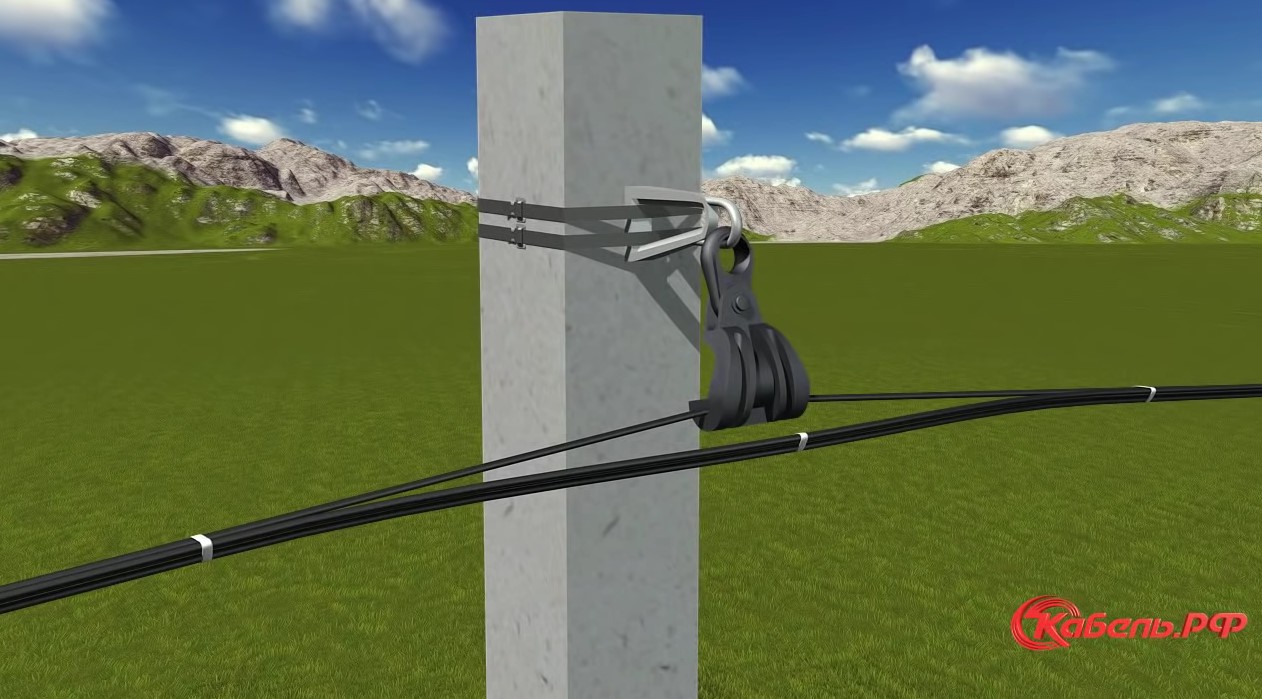

Vzduchové linky

Požadavky a předpisy pro pokládání kabelů na nadzemní elektrické vedení závisí na konkrétní situaci. Je zohledněno mnoho faktorů: typy kabelů a podpěr, elektrické napětí, přítomnost paralelních / protínajících se vedení, povětrnostní podmínky v regionu atd. Hlavní body konstrukce nadzemního elektrického vedení lze shrnout takto:
• Konstrukční vlastnosti, nosnost a další fyzikální vlastnosti podpěr venkovního vedení, které budou použity pro pokládku elektrického vedení, jsou určeny ve fázi návrhu venkovních přenosových vedení a závisí na mnoha faktorech – vlastnostech půdy, povětrnostních podmínkách v regionu, typu použitých kabelů a dalších kritérií. Soulad charakteristik venkovních vedení s těmito kritérii je jedním z hlavních požadavků na jejich návrh a následnou výstavbu.
• Podpěry VL by neměly být vztyčovány v místech, kde by jejich přítomnost mohla bránit pohybu vozidel a chodců. V opačném případě je elektrické vedení obklopeno bariérovými konstrukcemi (sběrné trubky a jiné konstrukce).
• Při stavbě podpěr nadzemního vedení v lesních oblastech je kácení výsadby volitelné. Zde je třeba dodržet jednu podmínku: vzdálenost mezi výsadbou a nejnižším bodem průvěsu kabelu musí být 0,5 m.
• Regulační dokumenty pro pokládku elektrických kabelů stanoví také uzemnění venkovních vedení a traverz.

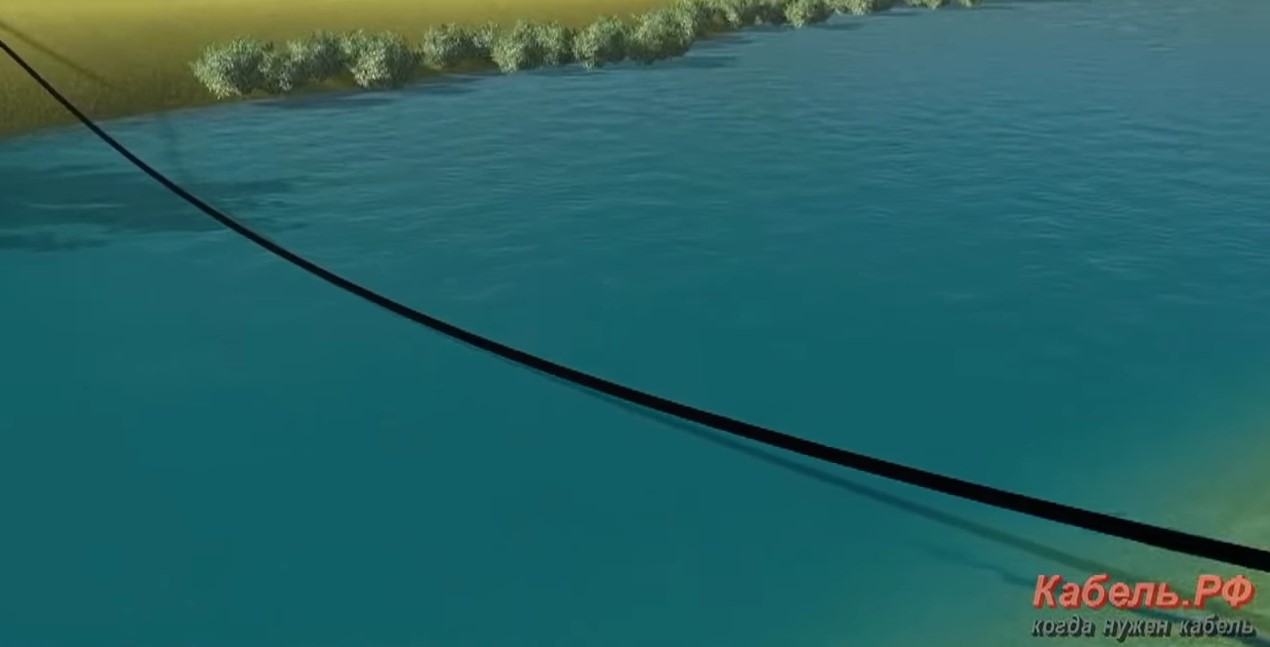

podmořské linie

• Kabelové trasy křižující a/nebo procházející podél vodních ploch lze pokládat na dno a břehy stabilní i erodované půdy. V prvním případě je hloubka pokládky 1 m, ve druhém – v závislosti na vlastnostech půdy.
• Kabel musí vést po dně nebo podél břehu jezírka tak, aby se na nerovných plochách neprověsil. Taková místa je třeba obejít nebo zasypat sutinami, oblázky nebo jinými materiály. Pokud jsou na cestě překážky ve formě mělčin, kamenných hřebenů atd., kabel se položí do předem připraveného výkopu.
• U nádrží, kde jsou položeny kabely, by měly být instalovány informační tabule oznamující přítomnost elektrického vedení pod vodou.
• Křížení kabelů při pokládání pod vodou je nepřípustné.

Velký výběr elektrických kabelů je prezentován na stránkách společnosti “Kable.RF ® “. Po přečtení popisu produktu si můžete vybrat sami nebo kontaktovat specialistu společnosti, který vám kompetentně poradí v otázkách ceny a kvality.

Přihlásit se k odběru newsletteru

Přihlášením k odběru budete rychle dostávat novinky z elektrotechnického průmyslu, kabelovny, skladovou dostupnost a speciální nabídky.

Zvážíme nejčastější problémy při provádění elektroinstalačních prací. Výběr průřezu kabelu podle proudu a výkonu s tabulkou z PUE, nutnost použití RCD, pravidla pro řezání stěn, zda je nutné položit kabel ve zvlněné oblasti a další otázky související s elektroinstalací. Vše, co napíšu, bude obsahovat odkaz na předpisy a krátký komentář. Doporučuji nedělat závěry o správnosti odvedené práce na základě blogů a příspěvků na internetu. 90 % doporučení a prohlášení je převzato ze stropu, většina autorů nebude schopna říci, v jakých normách a pravidlech je napsáno.

Obsah článku:

• Použití kabelu NYM a VVG v soukromém domě a bytě
• Jak správně připojit vodič ve spojovací krabici
• Přípustný trvalý proud pro dráty a kabely s měděnými vodiči
• Nejmenší přípustné průřezy kabelů a vodičů v obytných budovách
• Pravidla pro instalaci RCD (zařízení se zbytkovým proudem)
• Je možné fušovat do zdí?
• Pokládání kabelů do drážek, potřeba zvlnění
• Uzemnění v zásuvkách, položení elektroinstalace do smyčky

Aplikace kabelu NYM a VVG v soukromém domě a bytě

indexy NG (nehořlavé) a LS (samozhášecí)

V průběhu minulého roku jsme se při provádění elektroinstalačních prací začali setkávat se zvýšeným zájmem zákazníků o použitý kabel. Poté, co si naši klienti na internetu přečetli, že je zakázáno pokládat několik kusů kabelu NYM do jedné drážky (a někteří „specialisté“ obecně píší o zákazu použití takového kabelu), pokusili se naši klienti na základě těchto prohlášení uplatnit nepodložené nároky proti nám.

Doporučení

Neberte vše, co je napsáno na tematických stránkách, jako konečnou pravdu. Pokud zde není odkaz na aktuální předpisy, pravděpodobně článek napsal neprofesionál nebo obyčejný textař, který má k elektroinstalaci velmi daleko.

Rozhodl jsem se na tento problém nahlédnout hlouběji tím, že jsem si znovu přečetl aktuální pravidla pro elektroinstalační práce v obytných domech, udělal si výpisky a připojil stručné komentáře.

Současné předpisy o použití NG (nehořlavých) a LS (samozhášecích) kabelů

Spojovací vodiče a kabely

Jak správně zapojit drát ve spojovací krabici

Nejkontroverznějším a nejbolestivějším problémem během elektroinstalačních prací je připojení vodičů a kabelů ve spojovací skříni. Elektrikáři svařují, objímky (lisují), pájejí, používají různé svorky (podložky, svorky, koncovky, OOPP – spojovací izolační svorky), kroutí. Kolik elektrikářů, tolik různých názorů.

Co říkají pravidla spoje vodičů a kabelů

Použijeme několik zdrojů, které jsou dnes relevantní. PUE-7 (Pravidla pro elektrické instalace), SNiP 3.05.06-85 (Elektrická zařízení), GOST R 50571.5.52-2011. (Nízkonapěťové elektroinstalace).

PUE-7 Kapitola 2.1

Sekce: Elektrické rozvody

2.1.21. Spojení, odbočení a ukončení žil vodičů a kabelů musí být provedeno krimpováním, svařováním, pájením nebo upínáním (šroub, šroub atd.) v souladu s platnými předpisy schválenými předepsaným způsobem.

2.1.22. V místech připojení, odbočení a připojení žil drátu nebo kabelu musí být zajištěn přívod drátu (kabelu) zajišťující možnost opětovného připojení, odbočení nebo spojení.

SNiP 3.05.06-85

3. Elektroinstalační práce

Sekce: Elektrické rozvody

3.34. Veškeré spoje a odbočky instalačních vodičů musí být provedeny svařováním, zalisováním do objímek nebo pomocí svorek v odbočných krabicích.

Kovové odbočné krabice, do kterých vstupují vodiče, musí mít průchodky z izolačních materiálů. Místo pouzder je povoleno použít kusy polyvinylchloridové trubky. V suchých místnostech je povoleno umístit drátěné větve do zásuvek a výklenků stěn a stropů, jakož i do stropních dutin. Stěny zásuvek a výklenků musí být hladké, větve vodičů umístěných v zásuvkách a výklencích musí být pokryty kryty z ohnivzdorného materiálu.

GOST R 50571.5.52-2011

526 Elektrické připojení

526.2 Při výběru způsobu připojení je třeba vzít v úvahu následující:

— materiál vodiče a jeho izolace;

– počet a tvar drátů tvořících vodič;

– plocha průřezu vodiče;

– počet vodičů, které budou spojeny dohromady.

Poznámky:

1 Doporučuje se vyhnout se použití pájených spojů, s výjimkou komunikačních obvodů. Pokud jsou taková spojení použita, musí být provedena s ohledem na možné posuny, mechanické síly a zvýšení teploty v důsledku zkratů.

Rozbalené komentář

Výběr sekce kabelu podle proudu

Základním dokumentem v elektroinstalaci je PUE (kód elektrické instalace). Nechci citovat všechna pravidla a nařízení, to nám zabere hodně času. Podívejme se na základy, se kterými se nejzřetelněji setkáváme v běžném životě. Jednou z prvních otázek, která vyvstává při provádění elektroinstalačních prací, je výpočet zatížení a průřezu kabelu pro proud. Podívejme se na několik tabulek z PUE, které udávají přípustné proudy pro různé průřezy kabelů.

PUE Kapitola 1.3

Sekce: přípustné trvalé proudy pro dráty, šňůry a kabely s pryžovou nebo plastovou izolací

Tabulka 1.3.6. Přípustný trvalý proud pro dráty s měděnými vodiči s pryžovou izolací v kovových ochranných pláštích a kabely s měděnými vodiči s pryžovou izolací v olověném, polyvinylchloridovém, neuritovém nebo pryžovém plášti, pancéřované a nepancéřované

Proud *, A, pro vodiče a kabely

* Proudy platí pro vodiče a kabely s neutrálním jádrem i bez něj.

Komentář

Jak vidíme z tabulky, nejběžnější kabely jsou 1,5 mm2 a 2,5 mm2, položené otevřeně a snesou proudy 19, respektive 25 ampérů, a pokud jsou stejné kabely položeny v zemi (nebo zapuštěny ve zdi) proudy se ještě zvyšují. Podle pravidel můžete k ochraně skupinového vedení s nainstalovaným šestnáctiampérovým jističem použít kabely obou sekcí.

Tabulka 1.3.4. Přípustný trvalý proud pro dráty a šňůry s pryžovou a polyvinylchloridovou izolací s měděnými vodiči

Proud A pro položené vodiče

Komentář

Po pečlivém prostudování této tabulky můžete vidět, že proudy, které měděné dráty vydrží, jsou poněkud nižší. Když si přijdeme do obchodu koupit kabel, visí tam tento stůl. Pro prodejce je mnohem výhodnější prodat vám kabel s větším průřezem. Podle pravidel však musíme použít první tabulku. Právě v něm jsou zavedeny potřebné zátěže! Druhá tabulka uvádí maximální proudy pro dráty a šňůry, to se výrazně liší od kabelu!

PUE Kapitola 7.1

Sekce: Elektroinstalace a kabelová vedení

V obytných budovách musí průřezy měděných vodičů odpovídat vypočteným hodnotám, ale ne menší než jsou uvedeny v tabulce 7.1.1.

Tabulka 7.1.1 Nejmenší přípustné průřezy kabelů

a elektrické dráty v obytných budovách

Nejmenší průřez kabelů a vodičů s měděnými vodiči, mm2

Skupinové síťové linky

Vedení od podlahy k bytovým štítům a k měřiči osídlení

Rozvody (stoupačky) pro zásobování bytů

Pravidla pro instalaci RCD (Zařízení na zbytkový proud) DIF stroj

PUE Kapitola 7.1

Sekce: Ochranná bezpečnostní opatření

7.1.71. Pro ochranu skupinových vedení napájejících zásuvky pro přenosné elektrické spotřebiče se doporučuje použít proudové chrániče (RCD).

7.1.76. Doporučuje se použít proudový chránič, což je jediné zařízení s jističem, které poskytuje nadproudovou ochranu.

Není povoleno používat proudové chrániče ve skupinových vedeních, které nemají nadproudovou ochranu, bez přídavného zařízení, které tuto ochranu zajišťuje.

Při použití proudových chráničů, které nemají nadproudovou ochranu, je nutné ověření jejich návrhu v nadproudových režimech s přihlédnutím k ochranným charakteristikám předřazeného zařízení, které poskytuje nadproudovou ochranu.

7.1.79. Ve skupinových sítích s napájecími zásuvkami by měl být použit proudový chránič s jmenovitým provozním proudem ne větším než 30 mA.

Je povoleno připojit několik skupinových linek k jednomu RCD přes samostatné jističe (pojistky).

Instalace proudových chráničů v linkách napájejících stacionární zařízení a lampy, stejně jako v sítích obecného osvětlení, se obvykle nevyžaduje

7.1.80. V obytných budovách se doporučuje instalovat RCD na bytové panely, jejich instalace na podlahové panely je povolena.

7.1.82. Pro skupinová vedení, která napájejí elektrické zásuvky umístěné venku a ve zvláště nebezpečných a vysoce rizikových oblastech, například v zóně 30 koupelen a sprchových koutů v bytech a hotelové pokoje.

Komentář

Instalace proudového chrániče je povinná pouze na pouličních rozvodech, vlhkých místnostech a zařízeních, kde je uvedeno jeho použití (pračky, myčky nádobí, jacuzzi atd.). U osvětlení a pravidelných skupinových vedení není instalace proudového chrániče povinná.

7.1.83. Celkový svodový proud sítě, s přihlédnutím k připojeným stacionárním a přenosným napájecím přijímačům

Je možné příkop Stěny

Hromadění stěn a stropů v bytech panelových domů v panelových domech v Petrohradě a většině Ruska je regulováno dost rozporuplně. Téměř každý elektrikář si tato pravidla vykládá, jak se mu zlíbí. Jediným regionem, kde je jakákoliv brána standardních řad panelových domů v bytech právně zakázána, je Moskva. Ve všech ostatních městech a vesnicích naší rozlehlé země není žádné vedení, které by se tolik „staralo“ o své spoluobčany.

Moskevské vládní nařízení
ze dne 25. října 2011 č. 508-PP

11. Při provádění prací na rekonstrukci a (nebo) přestavbě bytových a nebytových prostor v bytových domech a bytových domech není dovoleno: ……

11.11. Instalace drážek do vodorovných spojů a pod vnitřní stěnové panely, jakož i do stěnových panelů a podlahových desek pro umístění elektrických rozvodů a potrubí (v bytových domech standardní řady).

Pokládání kabelů do drážek, potřeba zvlnění

PUE Kapitola 7.1

Sekce: Elektroinstalace a kabelová vedení

7.1.36. Ve všech budovách musí být skupinová síťová vedení vedená od skupinových, podlahových a bytových rozvaděčů ke svítidlům obecného osvětlení, zásuvkám a stacionárním elektrickým přijímačům třívodičová (fáze – L, nulový pracovní – N a nulový ochranný – vodiče PE).
Kombinace nulových pracovních a nulových ochranných vodičů různých skupinových vedení není povolena.
Nulový pracovní a nulový ochranný vodič není dovoleno připojovat na panely pod společnou kontaktní svorku.
Průřezy vodičů musí splňovat požadavky bodu 7.1.45.

7.1.37. Elektrické rozvody v prostorách by měly být vyměněny: skryté – v kanálech stavebních konstrukcí, zapuštěné potrubí; otevřené – v elektrických soklových lištách, krabicích atd.
V technických podlažích, podzemí, nevytápěných sklepech, půdách, větracích komorách, vlhkých a zvláště vlhkých místnostech se doporučuje elektrické rozvody provádět otevřeně.
V budovách se stavebními konstrukcemi z nehořlavých materiálů je povolena trvalá, monolitická instalace skupinových sítí v drážkách stěn, příček, stropů, pod omítkou, ve vrstvě přípravy podlahy nebo v dutinách stavebních konstrukcí, prováděná s kabel nebo izolované vodiče v ochranném plášti. Použití trvale zapuštěného pokládání vodičů v panelech stěn, příček a stropů, provedených při jejich výrobě ve stavebních závodech nebo provedených v instalačních spárách panelů při instalaci budov, není povoleno.

Komentář

Komentář
V nehořlavých konstrukcích je povoleno pokládat kabely ve dvojité izolaci přímo (bez zvlnění nebo trubek Pokládání kabelů na spojích panelů je při výstavbě budovy zakázáno). Pokládání instalačních spár při opravách není regulováno. 7.1.37. A co není zakázáno, je povoleno.

7.1.38. Elektrické sítě uložené za neprostupnými zavěšenými stropy a v příčkách,

Uzemnění v zásuvkách, pokládání elektroinstalace ve smyčce

Poměrně často vyvstává otázka pokládání kabeláže ve smyčce (radiálním okruhu). Při této instalaci dochází k významným úsporám kabelů a snižují se náklady na pracovní sílu. Existuje však řada nevýhod. Největší je, že proud procházející prvním vývodem se sčítá do všech ostatních vývodů na pásu karet. Když je mnoho zásuvek, zatížení první kontaktní skupiny je poměrně vysoké. To platí zejména pro bytové kuchyně, kde má většina spotřebičů vysoký příkon. Současný standard pro elektroinstalační práce v bytech je SP 31-110-2003. Odkaz na položku je níže

JV 31-110-2003 Projektování a montáž bytových a veřejných elektroinstalací

budov

8. ENERGETICKÉ DISTRIBUČNÍ SÍTĚ

8.3 V radiálních obvodech je dovoleno připojit druhý výkonový přijímač se smyčkou (vodiče PE musí být připojeny pomocí odbočky), pokud to neodporuje požadavkům na připojení konkrétního zařízení, přičemž typ a průřez propojovacích vodičů musí odpovídat vodičům hlavního napájecího vedení v odůvodněných případech zapojení se smyčkou až tří doplňkových elektrických přijímačů, přičemž celkové proudové zatížení by nemělo být větší než dvojnásobek hodnoty jmenovitého provozního proudu hlavního vstupního zařízení; (první) elektrický přijímač.

Komentář

Pravidla omezují počet zásuvek ve smyčce na tři a regulují připojení uzemnění. Na to by si měli dát pozor zákazníci elektroinstalačních prací. Mnoho elektrikářů tato doporučení zanedbává a doufá v ruskou šanci.
