Naranovich keramika: „Je vaše hlína pálená? “

Kde koupit materiály a přísady do glazur v Rusku?
Kde sehnat recepty?

Nejpohodlnější způsob vyhledávání a používání receptů je na webových stránkách Glazy.org. Najdete tam nejen recepty, ale také kalkulačku se Segerovým vzorcem.

Můžete si také vzít recepty ze zahraničních knih, ale je třeba je převést na ruské materiály.

Jaké kalkulačky glazury existují?

Seger pro iOS
https://apps.apple.com/ru/app/seger/id1558218921?l=en
a Android https://play.google.com/store/apps/details?id=com.anypack.seger
Toto je minimalistický receptářský zápisník.
Má vše, co potřebujete k udržení pořádku ve vašich glazurách.

Glazy.org
Toto je stránka s recepty na glazury, průvodcem materiály a kalkulačkou glazury.

Glaze kalkulačka od Gennady Michajlovič Surkov.
Keramické výpočty https://calc.portalkeramiki.ru

Jak mám vyrobit 1 kg polevy podle receptu?

V receptu je vše zredukováno na 100 %. A pokud děláte dávku pro 100 g polevy, pak je v receptu již uvedeno potřebné množství každé složky. Pokud potřebujete vyrobit 1 kg (tj. 1000 g) polevy, pak je třeba všechna čísla v receptu vynásobit 10.

Také když si na glazy.org otevřete recept na glazuru, je pod ním tlačítko, které se v anglické verzi nazývá „batch“. Do okna zadáte hmotnost suché směsi a naproti každé ingredienci se vám zobrazí potřebné množství.

Jak ředit suchý glazurový prášek?

Nejlepší je nasypat suchou glazuru do nádoby s vodou, tím se sníží prašnost. Začněte s poměrem 100 g glazury na 60 ml vody a poté doveďte k požadované konzistenci. Propasírujte přes síto s velikostí oka 60 mesh (0,25 mm).

Pro lití a namáčení by měla být glazura řidší než pro nanášení štětcem.

Pokud glazura obsahuje velké množství surového kaolinu, více než 10 %, je třeba přidat ředidlo, například tekuté sklo. Zvýšení množství vody nepomůže k jejímu ztekucení a s největší pravděpodobností povede k vadám.

Pokud glazura kaolin vůbec neobsahuje, doporučuje se přidat CMC (karboxymethylcelulózu) nebo 2 % bentonitu, aby se glazura snadno nanášela a nedrolila se od střepu.

CMC je nutné připravit předem, podrobné pokyny naleznete zde. https://portalkeramiki.ru/index.php/eshop/s-4524-detail

Co dělat, když glazura po zaschnutí praskne?
Lze přidat suchý bentonit?

Bentonit by měl být den předem napařen v teplé vodě v poměru 1:10-12. Nezapomeňte tuto vodu zohlednit při míchání glazury.

Druhou metodou je smíchat bentonit s malým množstvím glazury a přidat ho přes síto k hlavní hmotě.

Je bentonit z podestýlky pro kočky v pořádku?
Ano, ale je „špinavá“ a často má kamínky, pokud glazura není světlá, pak můžete použít
Jaký je rozdíl mezi oxidem měďnatým a uhličitanem měďnatým?

Na 1 g sušiny připadá různé množství atomů mědi.
Díky tomu je snazší dosáhnout jemnějšího odstínu s karbonátem.
Uhličitan je také lehčí než oxid a tolik se neusazuje ke dnu.

Ale při nízkých teplotách je lepší použít oxid mědi.

Jak mohu upravit glazuru pro nanášení štětcem?

CMC, ale se železem si „nerozumí“, glazura hodně houstne. V tomto případě dobře funguje propylenglykol. Existují i speciální modifikátory pro štětce od různých výrobců.

Můžete mi říct recept na perfektní matnou glazuru?
Jak vypalovat keramiku?

Rozvrh je opravdu důležitý. Vím, že mnoho z vás používá tovární předvolby a nikdy je nezměnili. Ale poslouchejte, jak to funguje.

Za prvé, až do 400-500 stupňů, vlhkost vychází a organická hmota hoří. No, všechny druhy bakterií, nebo jsi přišel o vlásek. Z hlíny se přitom uvolňují plyny, procházejí glazurou, ale ta ještě netála. Tady moc nebezpečí nehrozí, pokud do trouby nevložíte mokrý výrobek. Pokud ji vložíte, rychle ji vyjměte, mohla by explodovat. Obecně doporučujeme nedávat výrobek do trouby ihned po naglazování. Doručte zítra, bude méně závad. Vodní pára unikající z hmoty totiž může způsobit praskání nebo drolení glazury. To může způsobit buď vznik lysin do hlíny, nebo v horším případě rozlití glazury po kamnech.

Přibližně od 600 do 1100 stupňů se všechny druhy solí rozpadají. Sírany, uhličitany. Vím, že jsi je tam nedal, ale jsou v hlíně a jak se rozpadají, plynou. A v tomto okamžiku se glazura již stává tekutou. A procházejí jím plyny, které vytvářejí dojem varu. To není děsivé, krátery na povrchu glazury se později zacelí, hlavní věcí je v tuto chvíli nechladit kamna. Pak bude var jakoby zmrznout a vy vytáhnete hrnek pokrytý bublinkami.

Kromě toho závisí vypalovací plán na různých podmínkách: peci, počtu fází v programátoru, hlíně a glazurách, hustotě náplně pece. To znamená, že režim, který vyhovuje jednomu keramikovi, nemusí nutně vyhovovat jinému. Vypalovací plán si můžete a měli byste upravit tak, aby vám vyhovoval.

Zde uvádíme několik příkladů vypalování při různých teplotách.

1. 90 stupňů za hodinu na 300
2. 130 stupňů za hodinu na 950
3. Expozice po dobu 10 minut při 950.

1. 130 stupňů za hodinu na 950
2. 60 stupňů za hodinu na 1050
3. Expozice 30 minut při 1050
4. Volné chlazení

1. 130 stupňů za hodinu na 1100
2. 60 stupňů za hodinu na 1200
3. Expozice 30 minut při 1200
4. Volné chlazení

Jak je možné, že expozice při 600 stupních není nutná?

Mnohé uvádějí ve svých grafech dobu výdrže 573 nebo 600 stupňů. Ve většině případů to není nutné. Pokud nepraktikujete rychlé výpaly nebo nemáte velmi velkou pec (více než 150 litrů). A co křemenná inverze, ptáte se. Nebojte se, pro šrot nebo surovou hlínu to není nebezpečné. Křemen se jistě roztáhne, ale výrobek je stále porézní a nic nepraská. Taková doba výdrže ale může být nutná pro druhé nebo třetí opětovné výpaly výrobků. Zvláště pokud jsou velké a tenké a v hmotě je hodně křemene.

Jak vypalovat nízkoteplotní glazury OVO Ceramics?
Můžete si o tom přečíst zde https://ceramicschool.ru/1050

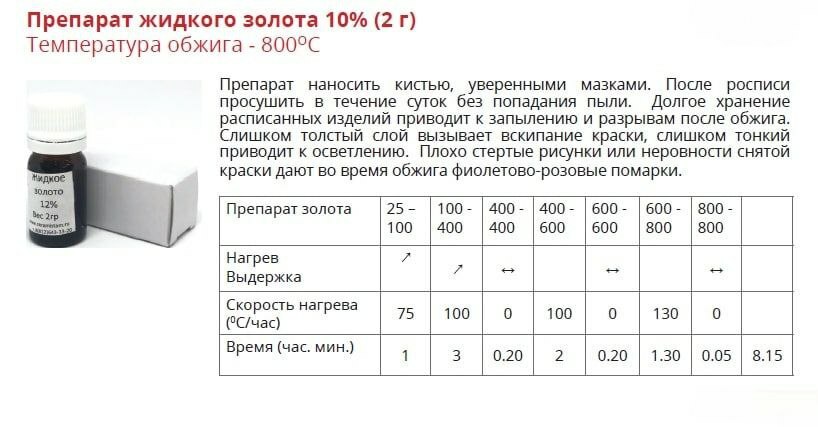

Jak pálit zlato?

Co jsou to kužely a k čemu slouží?

Takže vaříte boršč.
Při 100 stupních se to tedy vaří. Ale uvaří se to při této teplotě za jednu vteřinu? Nepravděpodobné. A za minutu? A za hodinu? Pravděpodobně ano.
V keramice je to stejné. Důležitá není jen teplota, ale i čas. Aby změřili toto celkové množství tepla, přišli s nápadem vyrobit hliněné pyramidy. Zrají stejným způsobem jako glazura a hlína, protože jsou vyrobeny ze stejných materiálů. Pyramidy jsou číslovány a nazývají se kužely nebo pyrometry. Když přijmou dostatek tepla, kužel změkne a spadne.

A například kužel 6 změkne, pokud se zahřeje na 1230 stupňů, ale ne jen tak ledajak, ale posledních 100 stupňů určitou rychlostí – 60 stupňů za hodinu.

Je ale možné dosáhnout kužele i při nižší teplotě, 1180 stupňů. Pak to ale bude trvat déle. Posledních 100 stupňů bude nutné zahřívat rychlostí 15 stupňů za hodinu.

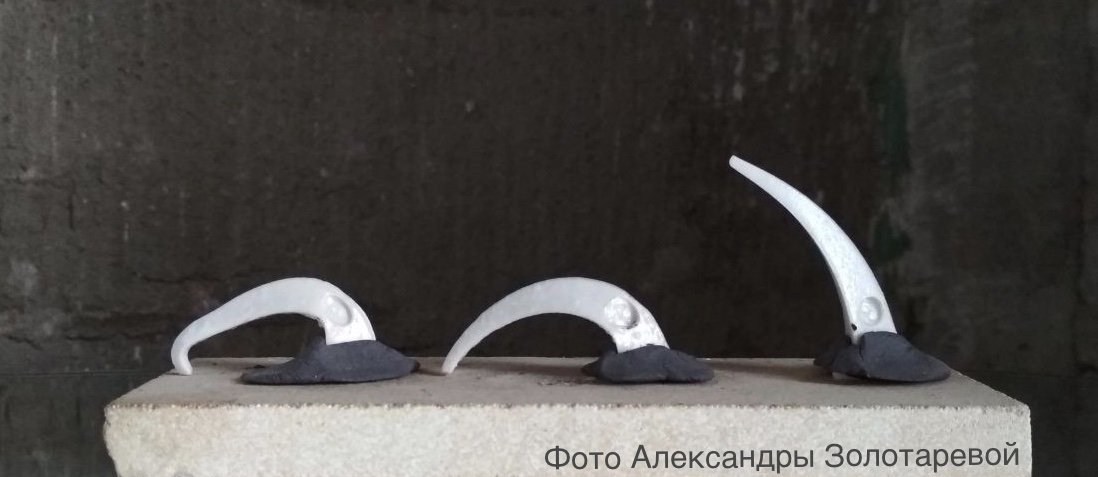

Jak používat kužely?

1. Při instalaci kužele se jeho základna zapustí do plastové hlíny o 8 mm. Pyroskop se mírně nakloní (8-10 stupňů) směrem ke krátké hraně.
2. Obvykle se současně instalují tři nebo více kuželů s po sobě jdoucími čísly. Například pokud plánujete odpalovat na kuželu 6, měly by být nainstalovány kužely 5, 6 a 7. Po odpálení pak lze snadno určit, který kužel skutečně odpovídal danému odpálení.
3. Pád kužele je definován jako obloukovitý ohyb, když se horní část dotkne vodorovné podpěry, na které je upevněn. Kužel, který takto spadl, znamená, že jste pro jeho číslo nastavili správný režim.
4. Pokud kužel leží zcela na základně nebo není dostatečně ohnutý, znamená to, že přijal příliš mnoho, respektive příliš málo tepla.

Mám CEC, co mám dělat?

Glazura praská, když je vystavena tahovému napětí. Je příliš malá na plochu, na které spočívá, takže se glazura rozpadá jako šev na příliš malých kalhotách. Tato vada se nazývá praskání, známá také jako krakelura.

Většina pevných látek se při zahřívání roztahuje a při ochlazování smršťuje. Tyto změny se měří a vypočítávají jako koeficient tepelné roztažnosti (CTE). Trhliny vznikají z rozdílu v CTE mezi tělesem a glazurou. Při ochlazování se glazura smršťuje méně než těleso a ve vrstvě glazury se objevuje napětí, které vede k praskání. Čím jemnější je síť trhlin, tím větší je rozdíl v CTE.

Pokud se na výrobku již objevila značka, pak s tím jen zřídka lze něco dělat. V některých případech pomůže opětovné vypálení při vyšší teplotě, pokud to materiály dovolí.
Dalším způsobem, jak snížit součinitel tepelné roztažnosti (CTE) hotové glazury, je přidání křemene a kaolinu. To však může ovlivnit její vzhled.

Někdy se trhlina neobjeví hned, ale do týdne, zvláště pokud je hlína porézní. Navíc se časem veškerá keramika s vysokou nasákavostí pokryje trhlinami.

Nezaměňujte CEC s vadou, jako je praskání za studena.
Praskání za studena je praskání keramiky při relativně rychlém ochlazování pece. Je typické pro jíly s vysokým obsahem křemene, což není příliš běžné.

Docela často slýchám tuto otázku od lidí, kteří nemají nic společného s keramikou. V odpovědi se člověk může jen usmát, protože je to stejné, jako kdybyste vzali do rukou bochník chleba a zeptali se pekaře: „Je vaše těsto upečené?“

Existuje mnoho dalších podobných otázek a různých mýtů, které se týkají nejen technologie výroby keramiky, ale i vlastností jejího použití.

Abych některé z těchto mýtů vyvrátil, rozhodl jsem se napsat několik článků o procesu výroby keramiky. Tyto informace by mohly být zajímavé pro ty, kteří se s technologií výroby keramiky vůbec nevyznají, ale rádi by se dozvěděli několik základních bodů, které by jim pomohly zorientovat se v rozmanitých technikách a druzích keramiky.

Každý ví, že hrnce se vyrábějí z hlíny. Po vysušení si hlína zachovává svůj tvar, ale zůstává velmi křehká a může se rozpustit ve vodě, proto se hliněné výrobky vypalují, aby získaly pevnost. Vypalování je proces rovnoměrného zahřívání hliněného výrobku na teplotu slinování hlíny. Pokud vezmeme jednoduché vypalování v elektrické peci, celý proces trvá déle než den, k zahřátí keramiky na požadovanou teplotu je potřeba 8–10 hodin, poté pec asi den chladne. Po vypálení křehký. hlína se mění v keramiku.

Teplota výpalu keramiky se může v průměru pohybovat od 950 do 1350 stupňů a je určena složením jílu (keramické hmoty). V závislosti na ložisku (složení) má jíl určité vlastnosti. Jednou z vlastností je teplota výpalu, pro každý jíl je svá vlastní – to je optimální teplota, při které se jíl spéká a výrobky se stávají pevnými, pokud je překročena teplota výpalu doporučená pro konkrétní jíl, mohou se výrobky deformovat, pokud je teplota výrazně překročena, jíl se začne tavit, pokud je teplota nižší než požadovaná, výrobky budou křehké.

Historicky přítomnost jílů se specifickými vlastnostmi v určité oblasti určovala směr vývoje hrnčířství a keramické výroby. V Bělorusku tedy převládají především červené tavitelné jíly, proto se tradiční keramika vypalovala při nízké teplotě, okolo 1000 stupňů. Většina moderních keramiků hlínu sama netěží, dokonce nakupují místní hlínu v továrnách, kde ji předčistí a zplastizuje, což zjednodušuje práci a zlepšuje kvalitu keramiky. Nyní kromě přírodních jílů existují i keramické hmoty, které se v továrnách připravují smícháním různých jílů a složek, čímž se získají keramické suroviny s určitými vlastnostmi, například pro určitou teplotu vypalování.

Teplota vypalování ovlivňuje kvalitu keramiky. Čím vyšší je teplota vypalování, tím hustěji je hlína slinutá a tím pevnější je výrobek.

Keramika má porézní strukturu, díky které absorbuje vlhkost. V průmyslu se množství vlhkosti, které keramický výrobek absorbuje, nazývá nasákavost a měří se v procentech. Zpravidla čím vyšší teplota vypalování, tím menší absorpce vody keramický výrobek. Při vysokých teplotách vypalování se absorpce vody minimalizuje.

Abych plně ochránil stěny keramického výrobku před vlhkostí, pokrývaji ho glazurou, díky které je keramika vodotěsná. Glazurní povlak je obzvláště důležitý pro keramiku vypalovanou při nízké teplotě – 900 – 1100 stupňů, protože má poměrně vysoké procento absorpce vody.

V závislosti na teplotě vypalování keramiky se používají různé glazury s různým složením. Nízkoteplotní glazury mají často poměrně složité složení a vyžadují jemné mletí během výrobního procesu, takže je snazší koupit nízkoteplotní glazury v obchodech hotové.

Při vysokých teplotách výpalu 1200 stupňů a výše můžete použít glazury skládající se ze dvou nebo tří jednoduchých složek, což vám umožňuje vyrobit si vysokoteplotní glazury svépomocí. Nejjednodušší vysokoteplotní glazurou je nízkotavitelný jíl smíchaný s dřevěným popelem. Při teplotě asi 1300 stupňů se nízkotavitelný jíl a popel roztaví a přemění se na glazuru. Jak vidíte, tyto přírodní materiály jsou snadno dostupné a zcela neškodné. Vysokoteplotní výpal navíc zvyšuje mechanickou pevnost glazurového povlaku, což zlepšuje kvalitu keramických výrobků, což je zvláště důležité pro nádobí.

Každý keramický výrobek obvykle prochází dvěma vypalováními, prvním veselý, sušené výrobky se vypalují bez glazury, druhá – zalévaný, když se glazované předměty znovu vypalují, aby se glazura roztavila.
