Míchačka betonu vlastníma rukama: typy míchaček betonu, jemnosti montáže domácích jednotek

V současné fázi vývoje stavebních technologií se ani jedna budova neobejde bez použití takového zařízení, jako je míchačka betonu.

Beton je hlavním prvkem jak velkoplošné, tak lokální výstavby. Letní chaty se jednoduše neobejdou bez betonové míchačky, protože s její pomocí můžete vždy opravit stavební chyby nebo jednoduše posílit studnu nebo jiné zahradní stavby.

Samozřejmě nebyla zrušena možnost míchání betonu pomocí běžné lopaty. Je to však příliš náročné na práci a také umožňuje míchat pouze malé objemy betonu.

Výdaje na úsilí a čas jsou kolosální. Beton navíc poměrně rychle stagnuje, takže se často míchání betonu lopatou může změnit v naprosto zbytečný podnik.

Trh stavebních materiálů je plný hotových míchaček betonu, které jsou ve většině případů pro běžné letní obyvatele nedostupné.

Na záchranu přichází domácí míchačka betonu vyrobená vlastními rukama.

Podrobné pokyny a vizuální pomůcky budou uvedeny níže.

Zahradní cesta pro kutily vyrobená ze starých pneumatik je pýchou a radostí každého letního obyvatele. Návod a možné varianty jsou na našem webu.

Physocarpus viburnifolia Diabolo je elegantní ozdobou každé zahrady. Jaké jsou preference rostliny z hlediska péče a množení? Výkresy a návrhy domácích betonových míchaček

Nejprve musíte pro míchačku betonu připravit nádoby o velikosti, která bude vhodná pro váš typ práce.

Neměli byste volit malé nádoby. Beton v nich bude celkem rychle stagnovat, a pokud vám objem recyklátu nestačí, budete ho muset znovu namíchat. Nejpřijatelnější objem nádoby je 200 litrů.

Dalším krokem je vyříznutí středně velkého dna ve vaší budoucí míchačce na beton.

Vezměte prosím na vědomí, že každá míchačka na beton musí být pevná a stabilní. Doporučuje se přistupovat k výrobě co nejzodpovědněji, protože jakékoli nepřesnosti okamžitě povedou k rozpadu konstrukce.

Pokud očekávaný objem práce míchačky betonu není příliš velký, může být její rám vyroben ze dřeva.

Středně velké dřevo může být od 10×10 do 20×20, ne více a ne méně.

Je důležité, aby spojení dílů v rámu bylo založeno na principu čepu. Kromě toho musí být potažen lepidlem a namontován na samořezné šrouby.

Přečtěte si: Mini traktor pro kutily – levný a funkční

Toto provedení zaručuje dlouhou životnost míchačky betonu.

Rám pro míchačku betonu musí být kovový. Abyste jej mohli navrhnout, zásobte se předem na malém rohu. K tomu je vhodný i kanál. Složení konstrukce vám pomůže matice, nýty nebo třeba svařování.

Pokud jde o motor, domácí míchačky betonu často používají motor ze starých aut nebo skútrů. Opět, pokud jsou objemy výroby nevýznamné.

Vhod přijde i motor ze staré pračky. Jeho výhodou je, že může fungovat poměrně dlouho bez vyhoření.

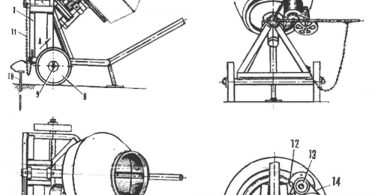

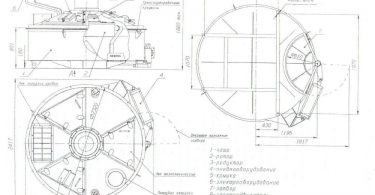

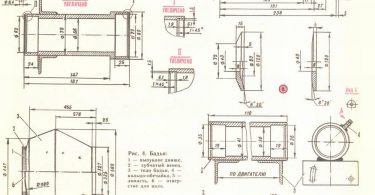

Výkresy domácích míchaček na beton ve fotogalerii.

Během procesu míchání betonu Důležitý je krouticí moment betonu. K tomu byl původně určen motor z pračky, takže snese jakoukoliv zátěž.

Pro míchačku betonu je vhodný malý počet otáček – 25 otáček za minutu.

K zajištění tohoto množství jsou potřeba převodovky. Je důležité, aby měly různá schémata. Nejprimitivnější převodovka je ta, která se skládá z řemenice a řemenu.

Případně se jedná o domíchávač betonu s motorem ze starého mopedu nebo, jak již bylo zmíněno, skútru. Jeho výhodou je, že tato možnost je velmi kompaktní a mobilní, protože k provozu nepotřebuje elektřinu. I na velké zahradní ploše se dá bez zbytečných potíží a nepohodlí přemisťovat a převážet.

Ale co se týče převodovky, ta musí být samozřejmě řetězová. Jinak takový design prostě nebude fungovat.

Video podrobně popisuje a ukazuje, jak vyrobit míchačku betonu vlastními rukama s výkresy a vizuálními pomůckami pro výrobu.

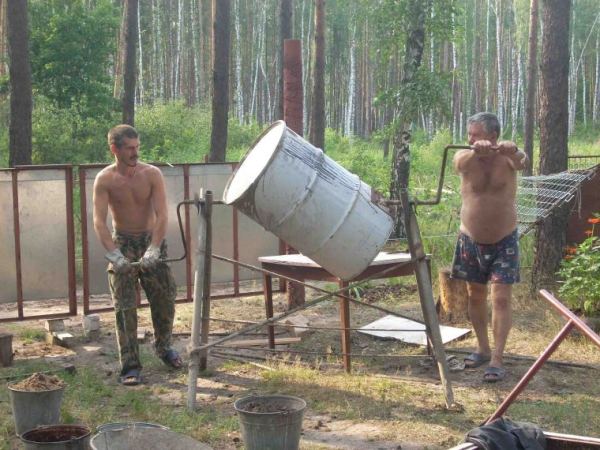

Míchačka na beton ze sudu

Domácí míchačka betonu vyrobená ze sudu je jedním z nejjednodušších návrhů, které lze vyrobit vlastními rukama. Zároveň je ale schopen míchat beton velmi efektivně a navíc poměrně dlouho.

Přečtěte si: Vysavač pro venkovský bazén: oči se bojí, ruce ano

Abyste jej mohli začít používat, nepotřebujete ani benzín, ani elektřinu.

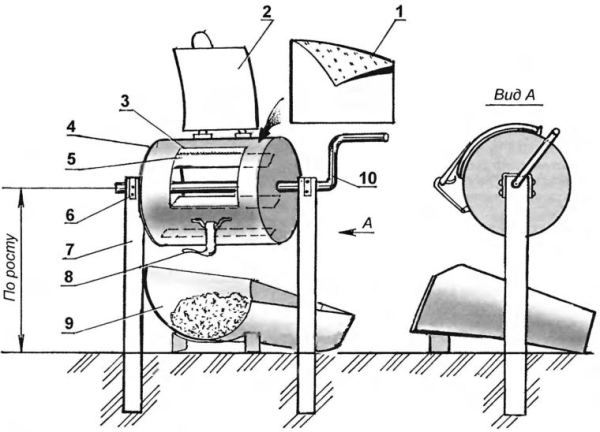

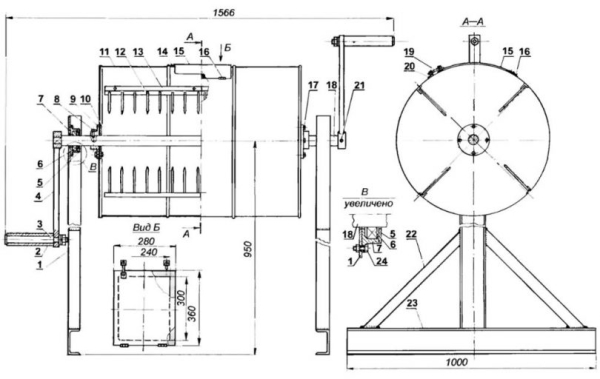

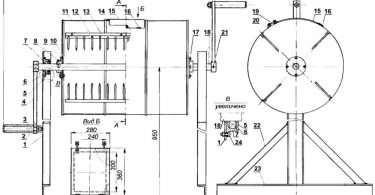

Kresba míchačky betonu ze sudu

Hlavně je potřeba najít vhodný sud. Ujistěte se, že v něm nejsou žádné díry a že není rez.

Sud musí mít spolehlivé dno a dobré víko. Pokud jedna z těchto součástí chybí, budete ji muset svařit nebo zajistit jiným způsobem.

Dále je třeba zajistit příruby ložisky na obou stranách a poté vyříznout malý otvor na jedné straně hlavně. Vyříznutý otvor zajistěte panty, abyste mohli tento poklop kdykoliv otevřít a zavřít.

Aby bylo možné bezpečně připevnit vaši konstrukci k zemi, musí jí být provlečena hřídel. Poté můžete požadované ingredience nalít do předem vyříznutého poklopu a pevně uzavřít víko. Uveďte mechanismus do činnosti a po chvíli bude vaše směs připravena.

Vezměte prosím na vědomí, že konstrukce, jejímž základem je sud, je schopna míchat další pracovní a stavební materiály.

Video ukazuje míchačku betonu vyrobenou ze sudu na bázi motoru z pračky.

Jako základ – pračka

Za prvé, stojí za zmínku, že nejlépe se hodí stroj, který má vertikální zatížení.

Ale i když žádný není, není to problém. V případě potřeby lze míchačku betonu vyrobit z absolutně jakéhokoli modelu. Hlavně musí mít nádobku na aktivátor, který by se měl okamžitě vyměnit.

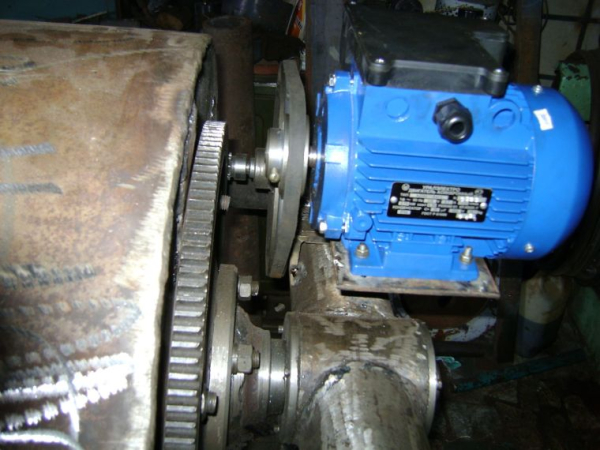

Převodovka pro domíchávač betonu

A na jeho místo nainstalujte hřídel, která bude proporcionálně pasovat.

Dále je uvnitř každého stroje závit, na kterém by měly být držáky a nože pečlivě zajištěny. Musí také odpovídat velikosti stroje.

Důležitá podmínka: a držáky a lopatky musí být umístěny přísně symetricky. Životnost tohoto zařízení bude do značné míry záviset na takových podmínkách.

Přečtěte si: Na co si dát pozor při výběru zahradních nůžek?

Vezměte prosím na vědomí, že sponky musí mít jeden montážní otvor. A musí být spojeny kolmo.

Každá pračka má odtokový otvor jiného tvaru. Aby nedošlo k jeho poškození při míchání betonu, je třeba vpusť zajistit nebo úplně vyměnit a následně ucpat.

Na fotografii je míchačka na beton z pračky

Domácí míchačka betonu vyrobená z pračky není z mnoha důvodů vhodná pro velké objemy práce. Ale pro zbytek to bude prostě nenahraditelné.

Navíc dodá vašemu vybavení druhý život, což v první řadě ušetří vaše peníze.

1. Za prvé, jakékoli Nádoba, kterou budete používat, musí být vysoce kvalitní. Předem zkontrolujte díry, rez nebo jiné poškození.
2. Za druhé, postupujte podle pokynů podrobně. Protože všechny odchylky povedou k nekonzistentnosti ve vašem jednání, což znamená, že existuje riziko, že skončíte s nekvalitním míchadlem betonu.
3. Za třetí, kovové rámy, které budete potřebovat pro míchačku betonu, jsou nelze svařovat litinou. To vám jen zkomplikuje už tak nelehkou práci.
4. Za čtvrté, snažte se zařízení nepřetěžovat nadváhou. Pokud počítáte s malým objemem betonu, pak jej nepřekračujte.

Každý řemeslník může vždy ušetřit slušné množství peněz, pokud ví, jak vyrobit míchačku betonu vlastníma rukama. Kromě toho to není tak těžké udělat.

Stačí mít minimum stavebních materiálů, nářadí, vynalézavosti a pozornosti.

Navíc bez ohledu na to, z čeho je míchačka betonu vyrobena, může vám při správné péči a správném designu sloužit dlouhou dobu.

Se stavbou je lepší začít ve dvou až třech lidech. Jedna osoba nebude schopna zvládnout množství práce, kterou bude třeba udělat najednou.

Cementová malta nebo beton jsou často potřeba k vylepšení letní chaty. Řemeslníci čelí volbě – míchat ručně (což je obtížné a neefektivní, protože malta rychle tvrdne) nebo koupit průmyslovou míchačku betonu, což je pro nepravidelnou práci neopodstatněné. Proto mnoho letních obyvatel dává přednost výrobě míchačky betonu vlastníma rukama, protože je to jednoduché a praktické.

Zásady míchání betonu

Existuje několik možností míchání malty v míchačce betonu. Konkrétně:

• Gravitační metoda.
• Nuceně mechanické.
• Vynucené vibrace.
• Kombinovaný gravitačně-mechanický.

Nejjednodušší způsob přípravy betonové malty je její míchání lopatou ve stacionárním žlabu. Jedná se o nejméně oprávněnou a nekvalitní metodu. Malta nejenže rychle tvrdne, ale je také problematické směs smíchat do homogenní hmoty.

Někdy řemeslníci míchají roztok vrtačkou s míchacím nástavcem v kbelíku. Tato možnost je o něco lepší, ale má své velmi závažné nevýhody. Za prvé, vrtačka není určena pro dlouhodobý nepřetržitý provoz se všemi z toho vyplývajícími důsledky. Navíc tento typ technologie míchání vyžaduje neustálé otáčení a pohyb nástroje ve směsi. To je nespolehlivé, obtížné a zdlouhavé.

Gravitační míchání

Při gravitační metodě se kbelík s roztokem protřepe nebo převalí a roztok se sám promíchá. To znamená, že se složky v nádobě pohybují nezávisle pod vlivem gravitace. Kvalita hotového výrobku není příliš dobrá a je obtížné dosáhnout velkého objemu. Nicméně mnoho řemeslníků tuto možnost míchání používá v každodenním životě.

Výhodou tohoto typu míchání je jednoduchost konstrukce míchačky betonu. Proto se zařízení tohoto typu často vytvářejí v garážích, chatkách a malých podnicích.

Nucené mechanické

Nuceně mechanická metoda je nejjednodušší a nejběžnější. Jejím charakteristickým rysem je stacionární nádoba. Složky se nejčastěji mísí mechanickým pohonem v bubnu. Buben může být horizontální nebo vertikální. Podstata této metody je jasně odhalena na příkladu použití vrtačky v kbelíku.

S omezenými objemy může být tato metoda opodstatněná, ale má své vlastní charakteristiky:

• Ve většině případů se neošetřené oblasti objevují poblíž stěn nádrže.
• Roztok může být agresivní, takže jednotky zařízení, které interagují se směsí, musí být hermeticky uzavřeny. To komplikuje konstrukci a vyžaduje dodatečnou pozornost.
• Pokud je plnivo v roztoku středně a hrubozrnné, je obtížné smíchat složky touto metodou.

Kombinovaný typ míchání

Mnoho domácích míchaček betonu vyrobených vlastníma rukama používá kombinovanou metodu. Současně kombinuje předchozí dvě metody a má řadu výhod:

• Není nutné těsné utěsnění rotačních jednotek, protože nedochází ke kontaktu s roztokem. Sud není shora uzavřen.
• Části tohoto typu konstrukce vydrží déle, protože mechanismus je spolehlivý a jednoduchý.
• Složení složky může být jakékoli, včetně štěrku, drceného kamene, expandovaného jílu a tak dále.

Vibrační metoda

V poslední době se vibrační metoda přípravy betonu stává stále populárnější. Tato metoda umožňuje vysoce kvalitní míchání velkých objemů směsi a používá se v případech, kdy je nutné vyrobit železobetonový dílec s vynikajícími a přesnými provozními parametry.

Vibrační míchání v principu dokáže složky promíchat téměř dokonale. Jediným omezením je příprava „těžkého“ roztoku. Pro použití tohoto typu míchání jsou nutné značné energetické náklady. Přibližně dvacet litrů směsi vyžaduje vibrátor o výkonu 1,3 kilowattu. V domácích podmínkách se místo pohonu a převodovky používá velmi výkonná vrtačka s příklepem. Není třeba mačkat sklíčidlo a vibrace musí být nezávislé.

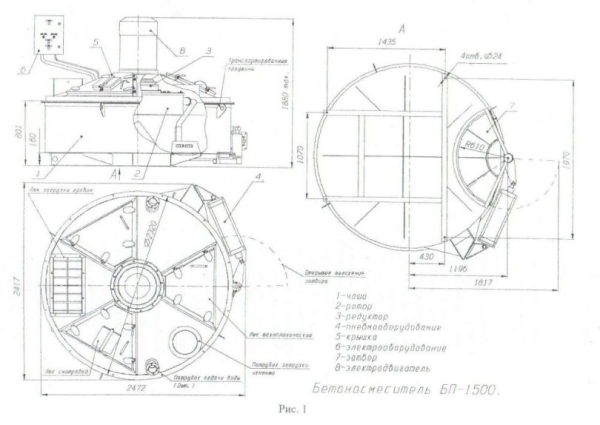

Výkresy a návrhy betonových míchaček

Před zahájením montáže je třeba připravit pracovní nástroj, určit materiály a připravit nádobu o požadovaném objemu. Nedoporučuje se volit malou nádobu, protože roztok v ní může ztvrdnout dříve, než je požadovaná doba, a pokud připravená směs nestačí, bude nutné celý proces opakovat od začátku. Optimální objem nádoby je dvě stě litrů.

Obecným požadavkem je pevnost, spolehlivost a stabilita konstrukce. Je nutné takové konstrukce vyrábět s maximální zodpovědností, protože sebemenší chybný výpočet nebo nedbalost povede k poruše nebo dokonce zranění pracovníka.

Nejjednodušší míchačka betonu z plechovky

V případě úspory elektřiny a času si můžete sestavit ruční míchačku betonu z běžné plechovky od mléka. Celý proces montáže trvá několik hodin. a nejdůležitějším okamžikem je svařování rámu. Trochu trpělivosti – a jednoduché gravitační míchadlo betonu je připraveno.

K výrobě této betonové míchačky budete potřebovat plechovku nebo jinou podobnou nádobu, několik trubek nebo silných tyčí.

Navzdory jednoduchosti konstrukce lze v nádobě míchat i suchý koncentrát pro potěr. Osa uvnitř nádoby při otáčení řeže směs.

Postup:

• Rukojeť je ohnutá na prázdné trubce. Spojky přívodu vody jsou přivařeny na horní části. Vnitřní průměr spojek by měl být větší než průměr nebo průřez rukojeti. Aby se zabránilo silné vůli, lze na rukojeť na obou stranách spojky přivařit matice.
• V nádobě jsou vytvořeny otvory, kterými je provlečena trubka, která je přivařena k tělu. Těla nádob jsou často vyrobena z hliníku a rukojeti jsou z oceli. Lze je spojit pouze svařováním za studena. V extrémních případech můžete rohy přivařit k rukojeti běžným svařováním. A rohy jsou zase přinýtovány nebo upevněny šrouby k povrchu nádoby.
• Je vhodné určit těžiště. Pak bude snazší otáčet bubnem se směsí. Pro určení těžiště se nádoba umístí na okraj nějakého předmětu a posouvá se zleva doprava.

Spojku lze vynechat, čímž se konstrukce dále zjednoduší. Místo spojek můžete vyříznout obloukovité prohlubně a do nich umístit osu. Rotace bude nerovnoměrná a bude vrzat, ale bude se dobře míchat. V jednom pracovním cyklu se v čtyřicetilitrové nádobě získají asi tři kbelíky roztoku. Někdy se místo nádoby používá sud. V tomto případě vyvstává problém, jak upevnit víko. Tento problém se původně řeší, pokud jsou rukojeti připevněny k sudu bez víka v různých úrovních. Jeden konec rukojeti je blízko dna, druhý – blízko horní části. V důsledku toho je nádoba umístěna v tupém úhlu vzhledem k povrchu země a roztok se během otáčení nevylévá. Kvalita míchání touto metodou však trpí.

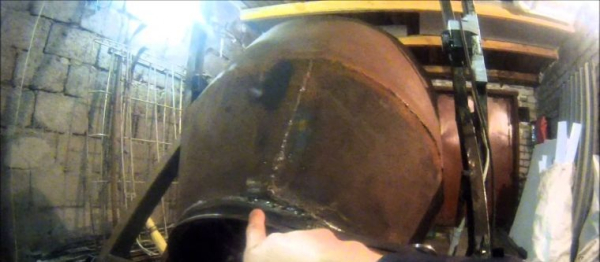

Míchačka na beton ze sudu

Domácí míchačka betonu vyrobená z barelu může nahradit tovární model a namíchat jednotnou, dobrou směs. Veškeré materiály potřebné k montáži lze nalézt v garáži nebo v letní chatě. Jednotka může být buď ruční, nebo mechanická.

Seznam dílů potřebných k montáži:

• Sud nebo jiná nádoba podobného tvaru. Ideální volbou je standardní 200litrový sud pro přepravu ropných produktů nebo paliva.
• Trubka o průměru třiceti dvou milimetrů a tlustých stěnách. Jedná se o budoucí pouzdra pro hřídel, takže jsou potřeba dvě části o délce dvaceti centimetrů. U elektrické verze míchačky betonu je vyžadován elektromotor, ložiska a pohon.
• Kovová tyč pro nápravu. Náprava by měla pevně zapadat do pouzder, takže průměr nápravy by měl být asi tři centimetry. Délka nápravy je jeden a půl metru. Náprava je pro plynulé otáčení promazána tukem.
• Šedesátimilimetrový kanál. Jsou potřeba dva metry dlouhé úseky – to jsou nosné prvky budoucího rámu. Dvě padesáticentimetrové tyče slouží jako rozpěrka pro hlavní dorazy. Svařené dohromady dodávají celému celku stabilitu a pevnost.
• Volant z jakéhokoli auta. Čím větší volant, tím snadněji se celý mechanismus otáčí.
• Uprostřed vany je poklop, kterým se nalévají suché složky. Nejlepší je jej upevnit na pantech, které vydrží značné zatížení. Pro snadné zavírání a otevírání je vhodné k poklopu připevnit rukojeť. Rukojeť může být libovolná.
• Kovový čtverec o straně dvacet centimetrů. Bude umístěn uvnitř nádoby.

Potřebné nástroje jsou bruska na řezání kovu a svářečka pro pevné spojení dílů.

Po přípravných pracích již otázka, jak vyrobit míchačku betonu vlastníma rukama, není otázkou.

Nejprve se hlaveň vystředí a umístí na nápravu. Poté se zhotoví vnitřní prvky, které pomohou s mícháním betonu.

Pomocí vrtačky nebo svářečky se v horní a dolní části hlavně vyvrtají dva otvory. Protáhne se jimi kovová osa o průměru třiceti milimetrů a tato konstrukce se pevně svaří. Tímto způsobem jsou hřídel a kbelík bezpečně spojeny.

Uprostřed hlavně se podél dlouhé hrany vyřízne obdélník. Bude to poklop pro naplnění složek roztoku. Přibližné rozměry poklopu jsou přibližně devadesát krát třicet centimetrů. Pokud je poklop malý, bude jeho používání nepohodlné. A pokud je příliš velký, sníží se pevnost konstrukce.

Lopatky jsou vyrobeny z kovového čtverce a upevněny v sudu. Jedna strana je přivařena ke stěně a druhá k ose. Pro dobré míchání stačí čtyři nebo pět lopatek, rovnoměrně rozmístěných uvnitř sudu.

Obdélník získaný vyříznutím poklopu se přivaří k pantům, které jsou připevněny k válci. Výsledkem by měl být uzavřený poklop. Poté se k krytu poklopu připevní západka nebo pojistka. Hlavním úkolem krytu je, aby se během provozu zařízení neotevíral.

Poté se rám svaří. K dlouhému rámu se přivaří druhý padesátimilimetrový kanál. Totéž se provede s druhou podpěrou.

K druhému konci kanálu je přivařena trubka, do které bude zasunuta náprava míchačky betonu.

Poté, co kovová osa vstoupí do pouzder, se na obou koncích přivaří pojistné kroužky. Jejich roli plní silné kovové podložky.

Poté je volant přivařen k jednomu z konců nápravy.

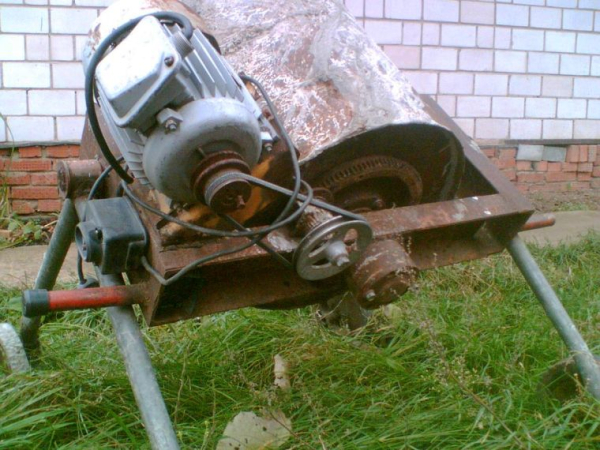

Pokud se montuje elektrický model, je nutné sestavit a zapojit příslušnou jednotku, která se skládá z motoru a pohonného systému.

Triky pro používání domácích zařízení

Z hlediska principu fungování jsou domácí míchačky betonu podobné průmyslovým modelům a plní stejné funkce. Pro dosažení pohodlí je však třeba domácí spotřebiče používat trochu jinak.

Tipy pro práci:

• Pouzdra by měla být pravidelně mazána tukem. Tím se výrazně sníží třecí síla a otočení rukojeti zvládne i neškolená osoba. Navíc, pokud na mazání zapomenete, osy se velmi rychle opotřebují.
• Pokud k vzpěrám rámu přivaříte jedno kolo z pračky nebo nepotřebný zahradní trakař, získáte snadno pohyblivou konstrukci.
• Čím větší je úhel sklonu, tím snadněji se zařízení obsluhuje. Maximální úhel sklonu je čtyřicet pět stupňů. Pokud úhel tuto hodnotu překročí, směs se promíchá nerovnoměrně.
• Pokud je potřeba sestavit elektrický míchač betonu, lze použít elektromotor z pračky s převodovým poměrem jedna až osm. A místo volantu postačí setrvačník.
• Pokud se hlaveň delší dobu nepoužívá, měl by být její povrch namazán použitou směsí. V tomto případě jednotka vydrží mnohem déle.

Při montáži a provozu domácích konstrukcí nesmíme zapomínat na dodržování bezpečnostních opatření. To se týká pravidel pro práci s elektrickým nářadím a běžným inventářem. Dodržování obvyklých jednoduchých pokynů zabrání nepříjemným situacím a zranění.
