Vlastnosti instalace hromosvodu

Takový přírodní jev, jako je blesk, s sebou přináší velké potíže. Tento přírodní faktor nešetří nikoho. Každý, kdo se někdy setkal s takovou událostí v blízkém kontaktu, ví, jaká síla se v tomto výboji skrývá. Je schopen zničit vše, co hoří, postihnout zvířata a zabít lidi. Proto se při zahájení bouřky doporučuje nestát v blízkosti sloupů a stromů a je také zakázáno být na otevřeném poli. K výboji dochází v nejkratší mezeře mezi kladně nabitými částicemi v oblaku a záporným kontaktem na zemi. Aby se snížila pravděpodobnost úderu blesku do rostlin a budov, byly vynalezeny hromosvody.

Zařízení

Na první pohled je hromosvod jednoduchá konstrukce. Ve skutečnosti se jedná o poměrně technologicky náročnou konstrukci, která se staví výhradně po předběžných výpočtech. Konstrukčně se skládá ze tří hlavních komponent:

• bleskosvod;
• spodní vodič;
• základy.

Existuje několik variant schémat této konstrukce. Konkrétní schéma se volí v závislosti na architektonické složitosti stavby, rozměrech budovy a krajinných prvcích dané oblasti. Pro ochranu velké plochy budov před přirozeným elektrickým výbojem se používají dvojité, trojité a vícenásobné komponenty.

Náboj dopadne na vrchol tyče, proudí podél svodu a rozptýlí se v uzemňovacím zařízení. Kromě hlavních součástí zahrnuje konstrukce zařízení ochrany před bleskem i pomocné prvky ve formě konzol, držáků a upevňovacích prvků. Jejich počet a typ se volí v závislosti na rozměrech budovy a zvoleném způsobu instalace, protože ta může být provedena přímo na zemi nebo na střeše budovy.

Typy hromosvodů

V závislosti na typu konstrukce se hromosvody dělí na několik typů:

• prefabrikovaný;
• kabel;
• s hromosvodem z pletiva;
• tyčovitý

První typ se skládá z mnoha ocelových dílů, které jsou na místě sestaveny do jedné konstrukce. Tato možnost se používá k ochraně průmyslových zařízení, protože jsou postavena ve velké výšce. Lanové se vyznačují tím, že jako přijímací a rozdělovací prvek slouží kabel, který je napnut mezi dvěma podpěrami. Tento typ ochranné konstrukce může být otevřený a uzavřený nebo kruhový. Lanové varianty se častěji používají k ochraně soukromých domů a malých objektů. Jako přijímací prvek slouží vícežilový hliníkový, ocelový nebo měděný vodič. Pouze upevnění se neprovádí na vzdálených podpěrách, ale na malých konzolách nebo stojanech.

Instalace hromosvodu

Zařízení pro ochranu kabelů před bleskem se snadno instalují. K instalaci potřebujete:

• Vyberte místo pro instalaci malého stožáru. Pro soukromý dům se za dostatečnou délku považuje 2 m. Musí být namontován na pevném základu a výhradně nad hřebenem. Může být umístěn uprostřed nebo na samém okraji střechy. Pokud je dům velký a hřeben je prodloužený, je lepší nainstalovat hromosvod.
• Přijímací komponenty musí být vzájemně propojeny vodičem o průměru 10-20 mm. Měl by být položen ve výšce nejméně 2-4 cm od hřebene a upevněn v konzolách. Všechny upevňovací prvky musí být izolovány od kovové střechy speciálními izolátory.
• Vodič se po tyči spouští k zemi a připojuje se k uzemňovacímu obvodu. Všechna spojení musí být provedena pomocí šroubů nebo bodů a svařování.

Základy

Důležitým prvkem ochrany před bleskem je uzemňovací obvod. Vypočítává se na stejném principu jako uzemňovací vodič pro domácí spotřebiče a elektrická zařízení v domě. Obvod se skládá z kovového obvodu, v určité vzdálenosti, podél kterého jsou do země zaraženy elektrody ve formě ocelových úhelníků, kulatých tyčí do hloubky 1,5-2,5 m. Všechny elektrody jsou svařeny a zkrouceny do jednoho obvodu a připojeny k proudovému vodiči z hromosvodu. Na uzemňovacím obvodu je zakázáno stavět jakékoli budovy, protože půda v tomto místě bude při úderu blesku pod určitým potenciálem. To vede k nebezpečí úrazu elektrickým proudem a vysychání vegetace. Například u soukromého domu by obvod obvodu měl být přibližně 27 m a kolíky se zatloukají ve vzdálenosti 2,5 m od sebe.

Je to důležité. Je přísně zakázáno spojovat hromosvody a uzemňovat domácí spotřebiče. Pokud je kontakt přerušen, může proud protékat zařízením a vést k úmrtí obyvatel a majetku.

Při instalaci systémů ochrany před bleskem se odborníci řídí normami RD 34.21.122-87 „Pokyny pro ochranu budov a staveb před bleskem“ a pokyny SO 153-34.21.122-2003. Podrobně popisují, které budovy a stavby je třeba chránit před bleskem a jakým způsobem.

Všechny budovy jsou rozděleny do tří tříd. Většina veřejných a zábavních zařízení, některé obytné budovy patří do třetí kategorie. Mohou to být samostatně stojící výškové budovy nebo domy postavené na vrcholu kopce.

Požadavky, které na něj budou kladeny, závisí na oblasti bouřky, ve které se objekt nachází. Architekti zařazují do projektu zařízení na ochranu před bleskem nejen pro následný provoz objektu. Stanoví také opatření během fáze výstavby, aby se zabránilo nehodám způsobeným bouřkami.

Obecné požadavky

Vzhledem k tomu, že pro soukromé domy nejsou stanoveny žádné závazné požadavky z důvodu jejich nízké viditelnosti v terénu, lze projekt ochrany před bleskem zpracovat po dohodě se zákazníkem podle úrovně staveb třetí kategorie.

Bleskové přijímače

Pro ochranu před bleskem budov s nekovovou střechou se instalují tyčové nebo kabelové hromosvody. Instalují se na střechu nebo vedle domu. 1-2 svody by měly vyčnívat ze všech tyčových hromosvodů a kabelových hromosvodových stožárů.

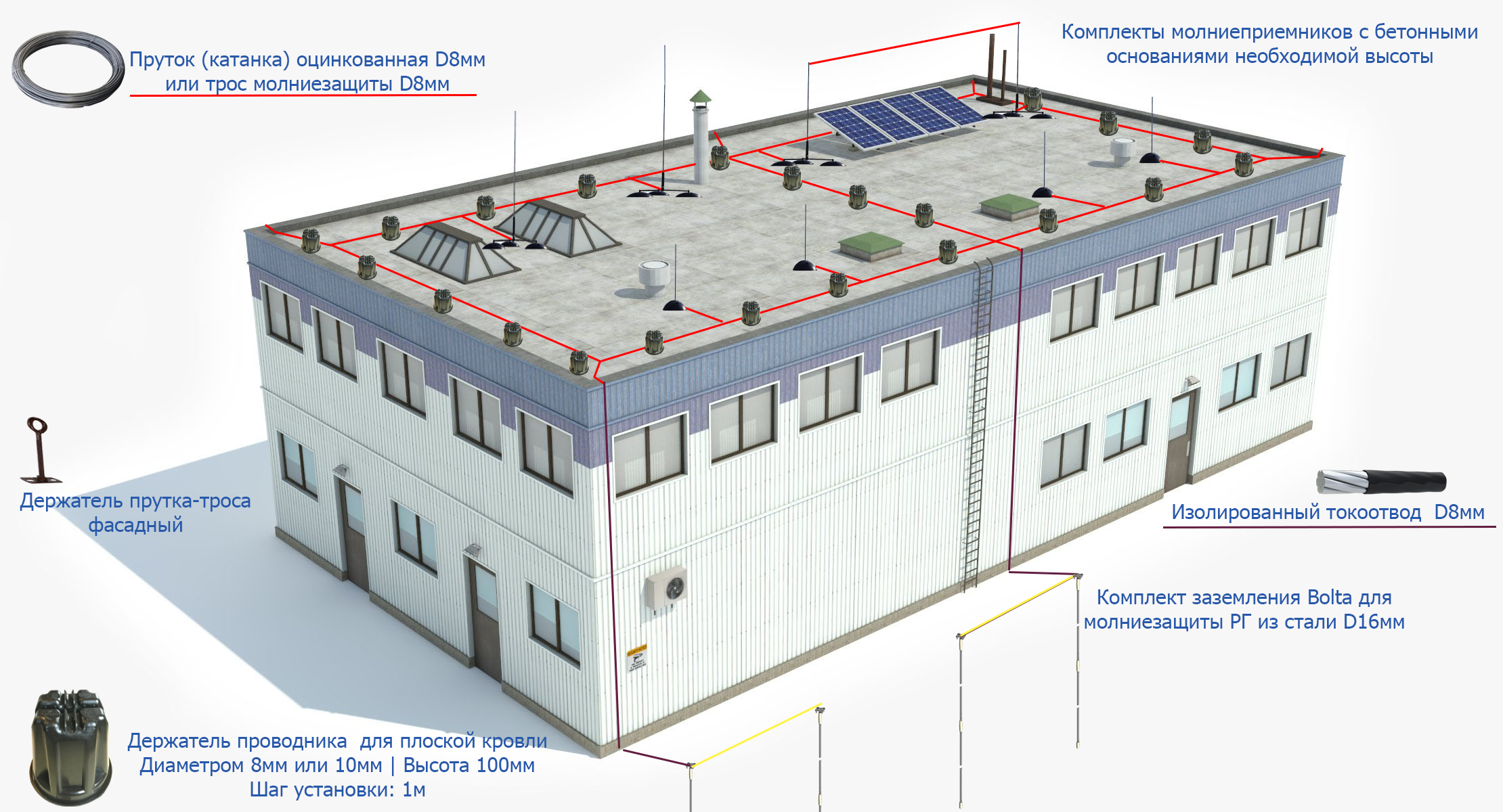

Pokud je střecha plochá nebo její sklon je menší než 1/8, je vhodná instalace síťky na ochranu před bleskem. Části stavby přesahující hlavní rozměr, jako jsou komíny a větrací šachty, musí být dodatečně chráněny hromosvody napojenými na hromosvodovou síť.

Velikost článků by měla být do 12×12 m Síť je vyrobena z drátu o průměru 6-8 mm. V uzlech je síť svařena pro spolehlivé spojení. Pokud svařování není možné, je povoleno šroubové spojení s přechodovým odporem menším než 0,05 Ohm.

Pokud je střecha kovová, může se sama stát součástí ochrany před bleskem a absorbovat údery blesku. Vše, co je potřeba, je instalace svodů, které jsou k němu připojeny na několika místech. Všechny nekovové vyčnívající prvky střechy jsou chráněny hromosvody, jejichž vrcholy by měly být umístěny 0,2-0,5 m nad chráněnými objekty.

Pokud má střecha ohnivzdornou tepelnou a hydroizolaci a střešní konstrukce je kovová, není nutná instalace hromosvodů. Stačí zajistit kvalitní spojení mezi střechou a zemnicí elektrodou.

Proudové sběrače

Jako svod (sestup) lze použít ocelové konstrukce, které mají kvalitní kontakt s hromosvodem a zemnicím vodičem. V tomto případě nebude vyžadována instalace dalších sestupů, což umožní výrazné úspory ochrany před bleskem.

Svody instalované na stěnách musí být umístěny ve vzdálenosti větší než 3 m od vchodů a míst, kde se lidé pravidelně zdržují.

V oblastech se špatnou ekologií a chemicky aktivní atmosférou se sjezdy vyrábějí z tyčí o průměru 12 mm. Všechny spoje ochrany před bleskem jsou provedeny svařováním, pokud to není možné, jsou povoleny šroubové spoje.

Základy

Pokud má základ dobrou vodivost s půdou, pak se používá jako uzemňovací vodič v systému ochrany před bleskem. V opačném případě je zemnicí vodič instalován ve formě tyčí.

Třímetrové tyče se zarážejí do půdy v krocích po 5 m. Jsou vzájemně spojeny kovovými pásy nebo tyčemi o průřezu nejméně 100 mm2, které se nacházejí v hloubce 0,5-0,7 m umístěte zemnící elektrodu mimo místa, kde lidé pravidelně chodí, pokud je cesta asfaltová, můžete ji nainstalovat pod.

Pokud je místo hromosvodu použita síť na ochranu před bleskem nebo plechová střecha, pak je kolem budovy položen vodivý obvod v hloubce 50-70 cm Na křižovatce svodů a zemnícího obvodu, tři metry kovové tyče jsou zaraženy a také přivařeny k okruhu.

Pokud v blízkosti domu rostou vysoké stromy, několikanásobně vyšší než je výška domu, lze je použít jako stožár ochrany před bleskem. Roli hromosvodu plní svod vyčnívající 20 cm nad vrchol stromu, v oblasti kořenů je spojen se zemnicím vodičem.

Trénink

V konstrukčních pokynech jsou uvedena hlavní doporučení a mezní hodnoty parametrů sluneční ochrany, které nesmí být překročeny. Pokud je uvedeno, že buňka sítě ochrany před bleskem by neměla být větší než 12 m, znamená to, že pokud je to možné, je lepší instalovat síť s menší buňkou. Totéž lze říci o počtu tyčí v zemnící elektrodě čím více, tím lépe.

Mezi systémy ochrany před bleskem je nejrozšířenější pasivní tyč ochrany před bleskem. Je to nejjednodušší instalace.

Pro instalaci si musíte obstarat projekt ochrany před bleskem nebo jej vyrobit sami, přičemž vycházejí z pokynů uvedených na začátku. Pro názorný příklad můžete použít standardní projekt ochrany před bleskem pro budovu.

Při přípravě na instalaci musíte:

• získat všechny celkové rozměry budovy, zjistit materiál konstrukcí, možnost jejich použití jako svodů;
• určit místo pro instalaci uzemnění;
• vyberte místa pro svody od hromosvodu po zemnící smyčku;
• určit místa instalace hromosvodů a jejich výšku.

Poté se vypočítá požadovaný počet svodů, hromosvodů, zemnících tyčí a pásků. Je stanoven potřebný počet držáků prvků ochrany před bleskem a upevňovacích prvků. Požadované množství vybavení je vybráno ve formě žebříků, schůdků a dalších zařízení nezbytných pro instalaci, jakož i nástrojů.

Nyní, po vytvoření nevyřízené položky uvedených materiálů a zařízení, můžete okamžitě zahájit instalační práce.

Montážní práce

Instalace ochrany před bleskem začíná instalací držáků. Po jejich zajištění na správných místech, buď samořeznými šrouby nebo hmoždinkami, začnou instalovat hromosvody. Montují se do držáků pomocí šroubových spojů. Hromosvod (hromosvod) a proudový vodič, pokud to situace umožňuje, se spojí svařováním, jinak se používá šroubové spojení.

Základy

Pro instalaci zemnících vodičů pro ochranu před bleskem se kolem budovy vykope rýha ve vzdálenosti větší než 1 m. Zde se položí kovový pás nebo tyče o průřezu minimálně 80 mm 100 .

Jsou vzájemně spojeny svařováním a následně jsou v místech klesání zaraženy tyče, které jsou rovněž přivařeny k pásu. V tomto případě by malá část z nich měla trčet ze země. K nim jsou přivařeny svody. Svařovací plochy jsou opatřeny antikorozním nátěrem. Výsledný obrys je vyplněn.

Po instalaci celého systému ochrany před bleskem zkontrolujte odpor uzemnění. Měl by být minimální, do 15 ohmů. Poté je zemnící smyčka ochrany před bleskem spojena ocelovým pásem s obecnou zemnící smyčkou elektrických instalací v budově.

Pokud odpor překročí standardní hodnotu, budou muset být přijata speciální opatření, jako je nahrazení zeminy kolem zemní elektrody vodivější zeminou nebo přidáním chemických činidel pro stejné účely.

Lanový přijímač

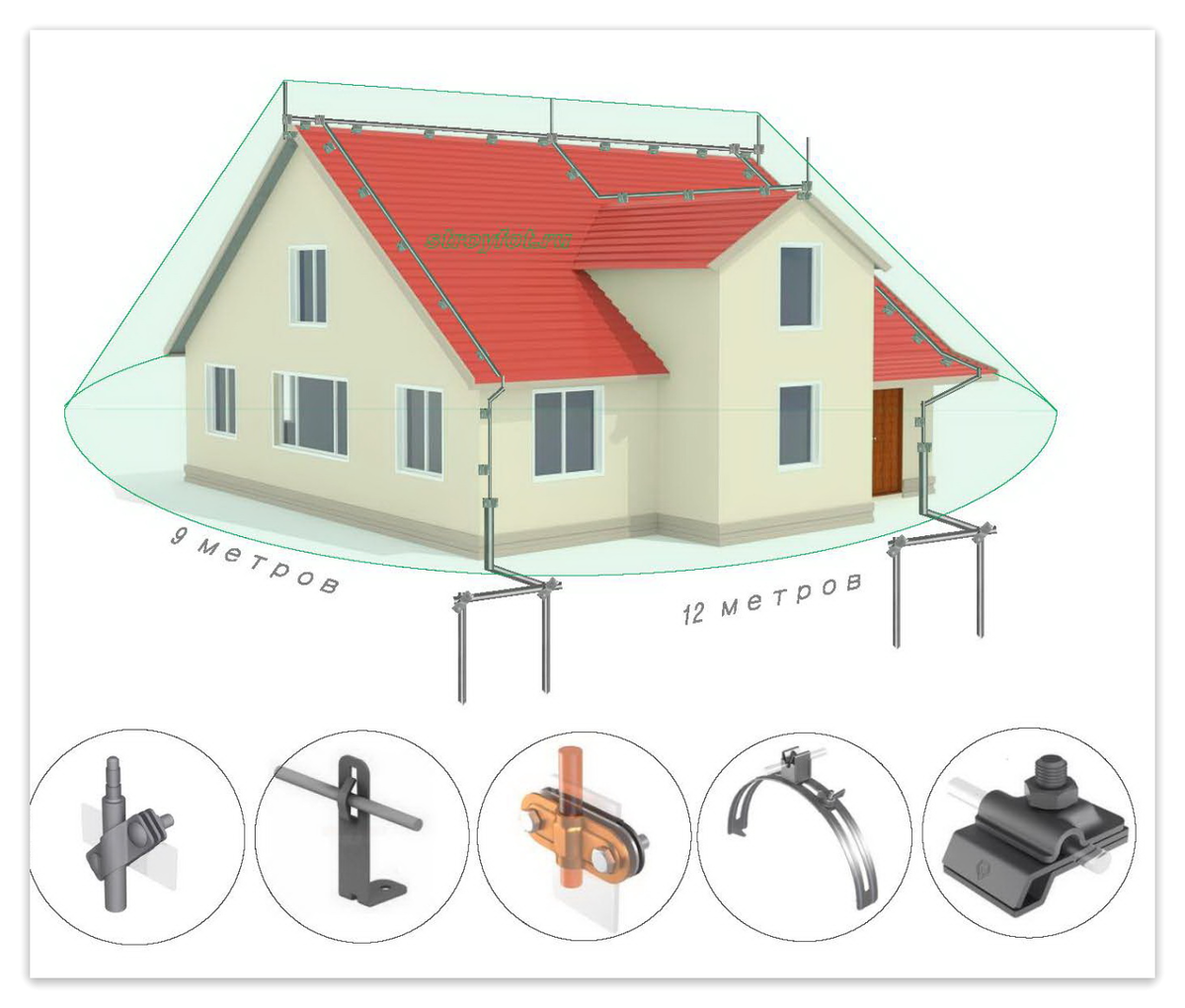

Pokud je hřeben střechy nejvyšším bodem domu, musíte přes něj natáhnout bleskový kabel. Získáte ochranu kabelu před bleskem. Vzdálenost od hřebene musí být alespoň 25 cm Stožáry mohou být dřevěné bloky, které jsou připevněny k štítu. Na každé straně je připojen spodní vodič. Pokud je délka hřebene menší než 10 m, je povolena instalace jednoho svodu.

Vnitřní ochrana

Instalace vnitřní ochrany před bleskem slouží pro stabilní provoz počítačů a dalších drahých elektronických zařízení. To vyžaduje instalaci přepěťového ochranného zařízení (SPD). Jedná se o bleskojistku, která v případě přepětí velmi rychle uzavře přebytečnou energii na sebe a zabrání jejímu průniku do chráněného zařízení.

Jedno zařízení je instalováno v hlavním rozvodném panelu a druhé v domovním elektrickém panelu. Třetí je instalován přímo vedle chráněného zařízení. Každý z nich při zásahu bleskem mnohonásobně sníží přepětí, až ho nakonec dostane na přijatelnou úroveň.

Aktivní systémy

V poslední době jsou populární systémy aktivní ochrany před bleskem. Jsou to hromosvod s elektronickou jednotkou, která na svém konci generuje vysoké napětí.

V okolí dochází k ionizaci vzduchu, která vyprovokuje blesk, aby zasáhl právě tento hromosvod. Instalace jednoho aktivního systému na místě poskytuje spolehlivou ochranu před poškozením bleskem.

Ionizace vede k mnohonásobnému zvětšení chráněné oblasti. Aktivní ochrana navíc nekazí vzhled domu. Je instalován daleko od něj, ale zároveň jako deštník pokrývá celou plochu před přímým úderem blesku.

Instalace vnitřní a vnější ochrany před bleskem spolehlivě ochrání dům, elektrická zařízení a osoby v něm před úderem blesku.
