Velikost otvoru pro garážová vrata o šířce 2,5 m: správné rozměry a doporučení

Je lepší určit velikost otvoru ve fázi návrhu nebo na začátku výstavby garáže. To vám umožní optimalizovat náklady během procesu výstavby a také zajistit maximální snadné použití garážových vrat.

Aby instalace sekčních vrat nezpůsobila zbytečné potíže, musíte předem provést následující:

1. Určete rozměry otvoru.
2. Vyberte materiál stěny.
3. Přiveďte elektřinu na místo instalace elektrického pohonu brány.

1. Rozměry otvoru

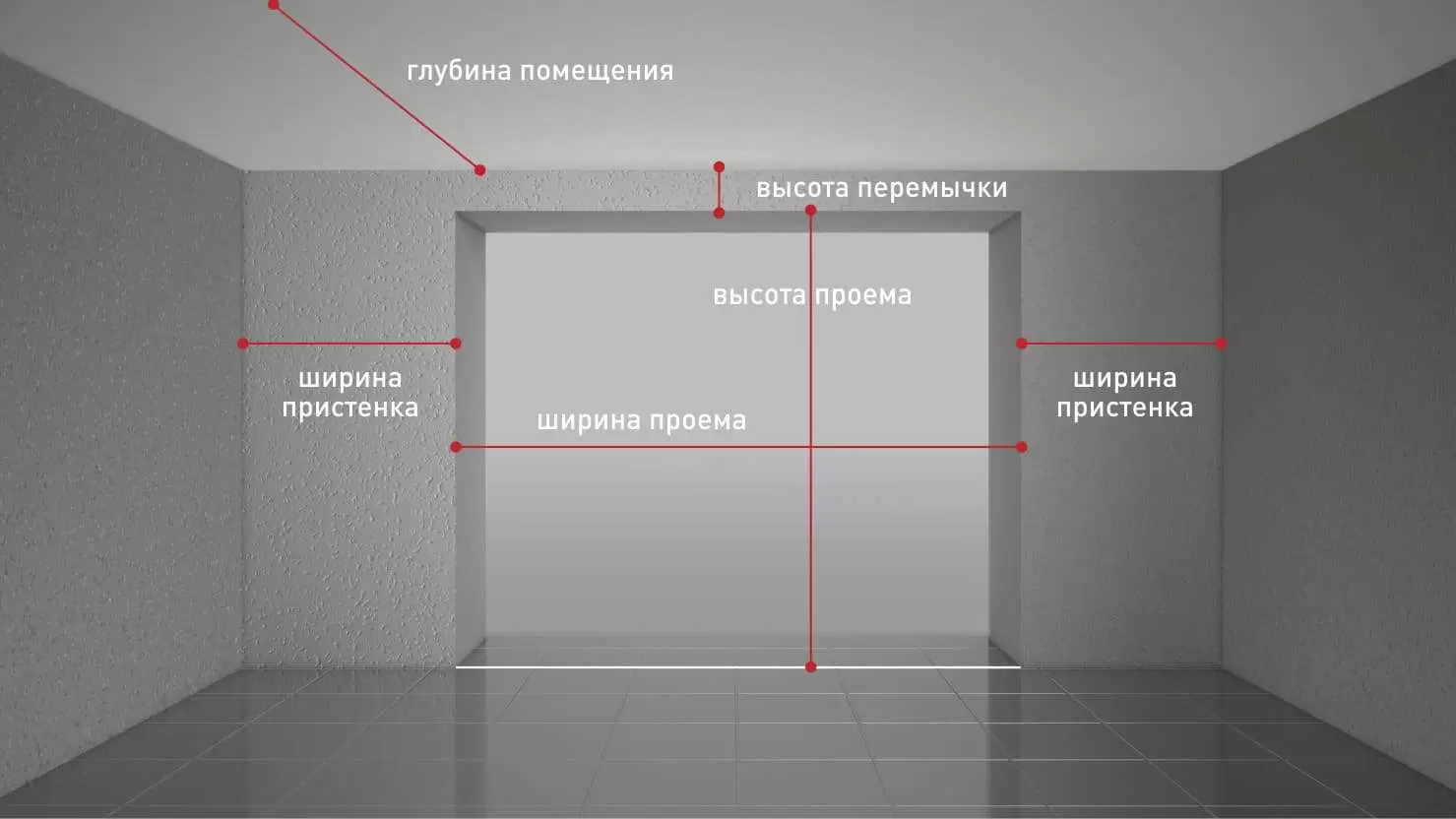

Hlavní rozměry garáže, které je třeba vzít v úvahu při instalaci sekčních vrat, jsou:

a) Šířka otvoru

Pro pohodlný vjezd do garáže by měl být otvor o 60-80 cm širší než karoserie vozu (včetně bočních zrcátek).

• pro osobní automobil – optimální šířka brány je 2,4 – 2,7 metru;
• pro džíp nebo minibus – optimální šířka je 2,8 – 3 metry;
• pro dvě auta – optimální šířka je od 5 metrů;

Pro usnadnění nastupování a vystupování cestujících by šířka garáže měla být o 20-30 cm větší než šířka vozu s otevřenými dveřmi.

Pokud se plánuje umístění regálů podél stěn pro uložení nářadí a vybavení, měla by se šířka garáže zvětšit o šířku regálů.

b) Výška otevření

Výška otvoru by měla být o 20-30 cm větší než výška auta.

Upozorňujeme, že u ručně ovládaných bran je přesah spodního panelu brány do otvoru, v důsledku čehož se průjezdná výška snižuje o 15-20 cm.U ručně ovládaných bran by proto měla být výška otvoru 35- o 50 cm větší než je výška vozu.

Při výpočtu výšky otvoru nezapomeňte vzít v úvahu možnost instalace antény nebo nosiče na střechu vozu.

c) Hloubka garáže

Velmi často se této hodnotě nevěnuje pozornost, což může vést k vážným potížím při instalaci sekčních vrat. Pokud není garáž dostatečně hluboká, vrata se opřou o zadní stěnu a nebudou se moci plně otevřít, případně zde nebude dostatek místa pro instalaci elektrického pohonu.

Hloubka garáže = Výška otvoru + 100 cm pro instalaci elektrického pohonu

d) Výška překladu (překlad)

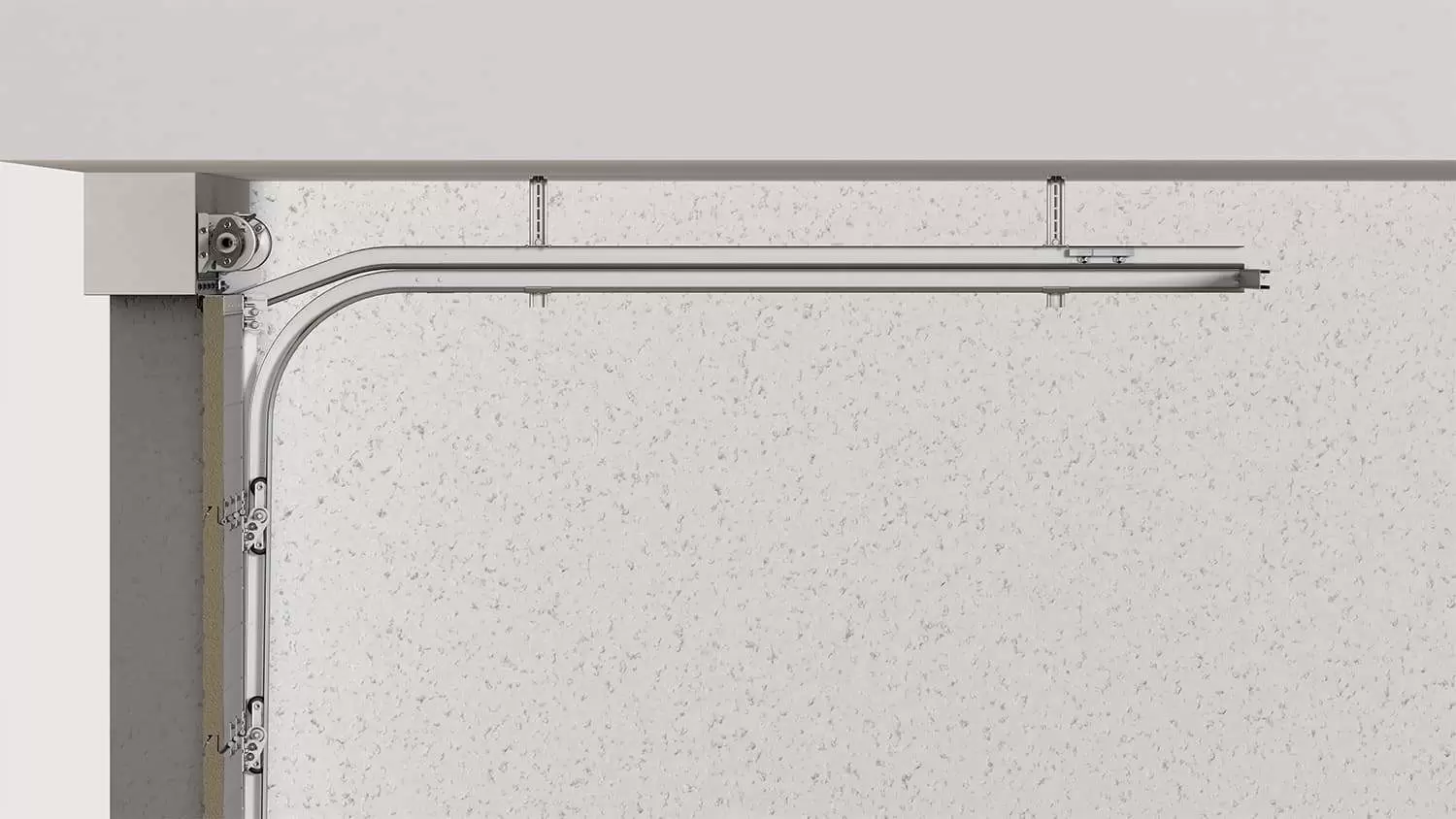

Překlad (překlad) je vzdálenost od horní hrany otvoru ke stropu. Je nezbytný pro montáž vodicích profilů a pružinového mechanismu sekčních vrat.

Pokud je plocha brány menší než 8 m2, doporučujeme nastavit výšku překladu v rozmezí od 130 mm do 500 mm.

Pro výrobky o ploše větší než 8 m2 a pro brány se zabudovanou brankou musí být minimální velikost překladu minimálně 210 mm.

To vám umožní nainstalovat bránu bez dalších příplatků za nestandardní typ instalace.

Příprava otevření na klíč

Jsme připraveni pomoci, pokud se nechcete ponořit do výpočtů a porozumět všem obvodům.

Svěřte práci profesionálům

e) Šířka stěny vpravo a vlevo od otvoru

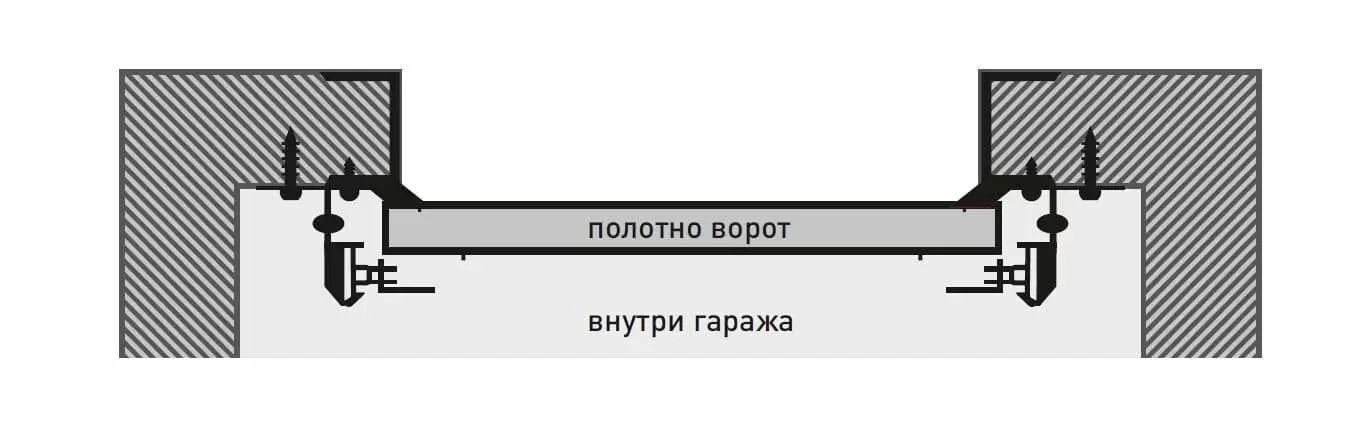

Boční stěny – vzdálenosti od hranic otvoru k bočním stěnám místnosti. Jsou potřebné k připevnění vertikálních vodítek, podél kterých se plátno pohybuje při zvedání a spouštění.

Boční stěny musí být nejméně 125 mm.

V opačném případě budete muset vážně upravit otevření, což bude vyžadovat další čas a zdroje.

2. Materiál stěny

Otvor doporučujeme vyrobit z masivních materiálů: beton, přírodní kámen, plná cihla.

Pokud je otvor vyroben z dutých materiálů, doporučujeme otvor ozdobit konstrukcí z kovového tvarového profilu.

Pokud je otvor vyroben z dutých materiálů a jeho úprava není možná, pak se instalace brány provádí pomocí specializovaného hardwaru (hmoždinky pro plynosilikát, expandované betonové bloky atd.). Pro takové případy nabízí ALUTECH Group speciální spojovací materiál od jednoho ze světových lídrů – firmy Fischer (Německo).

3. Přívod elektřiny na místo instalace elektrického pohonu brány

Automatizace stropních vrat usnadňuje proces ovládání a činí obsluhu vrat co nejpohodlnější.

Pokud plánujete ovládat bránu pomocí elektropohonu a dálkového ovládání, pak musíte nejprve připojit napájecí kabel 220V do prostoru stropu a nainstalovat tam zásuvku.

Zásuvka se instaluje do středu otvoru v oblasti maximálního vstupu brány do místnosti.

Máte-li dotazy ohledně přípravy garážového otvoru pro montáž vrat, obraťte se na odborníka.

Pokud jste stále ve fázi projektování nebo stavby garáže, budete muset pro výběr požadované velikosti sekčních vrat vzít v úvahu řadu kritérií. To je nutné udělat, abyste se vyhnuli zbytečným nákladům a zlepšili výkon vašich budoucích bran tak, aby vám sloužily po mnoho let. V tomto článku zjistíme, jak toho dosáhnout.

1. Rozhodněte se o vlastnostech garáže

• Garáž pro jedno nebo více vozidel.
• Délka a šířka jsou výškou vozidla s přihlédnutím ke zrcátkům.
• Vjezdová cesta do garáže. Pokud trajektorie není přímá, je nutné vzít v úvahu šířku otvoru s rezervou pro manévrování.
• Šířka samotné garáže s přihlédnutím k otevřeným dveřím auta na obou stranách a dalšímu prostoru pro průjezd.
• Dostupnost stojanů a dalšího vybavení.

Všechna tato kritéria je třeba posuzovat společně, protože každá garáž je individuální.

2. Výpočet rozměrů sekčních vrat a garáží

Garážová vrata pro jedno vozidlo

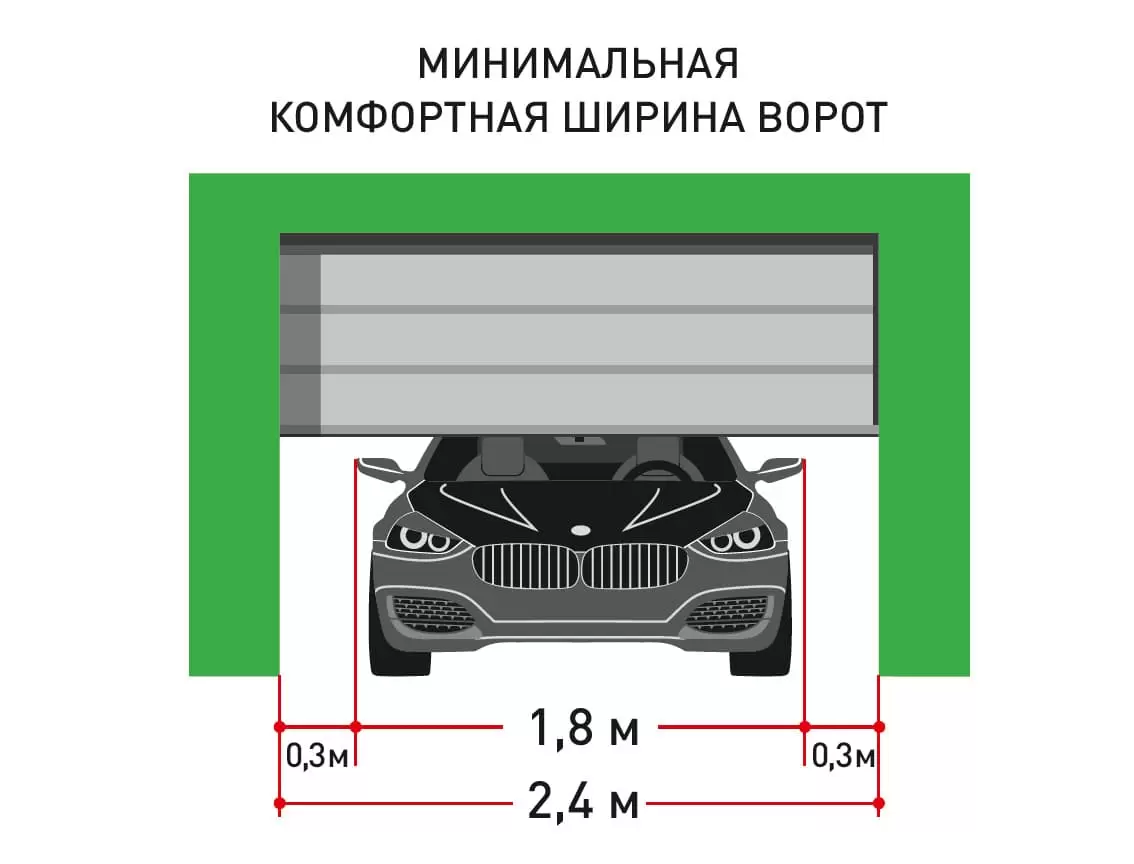

Při výpočtu šířky brány pro pohodlný vjezd je potřeba k šířce karoserie auta přičíst 60 cm (30 cm vlevo a vpravo) s přihlédnutím ke zpětným zrcátkům.

šířka brány = šířka vozu + 60 cm

Výška sekčních vrat musí být minimálně o 20 cm větší než výška vozidla, v závislosti na typu zdvihu a způsobu ovládání však může spodní část vrat částečně blokovat otvor. Přípustná velikost přesahu otvoru je 25 cm V případě částečného přesahu otevírací brány nebo přítomnosti antény nebo nosiče na střeše vozu je třeba tyto faktory zohlednit.

výška brány = výška auta + 20 cm + 25 cm

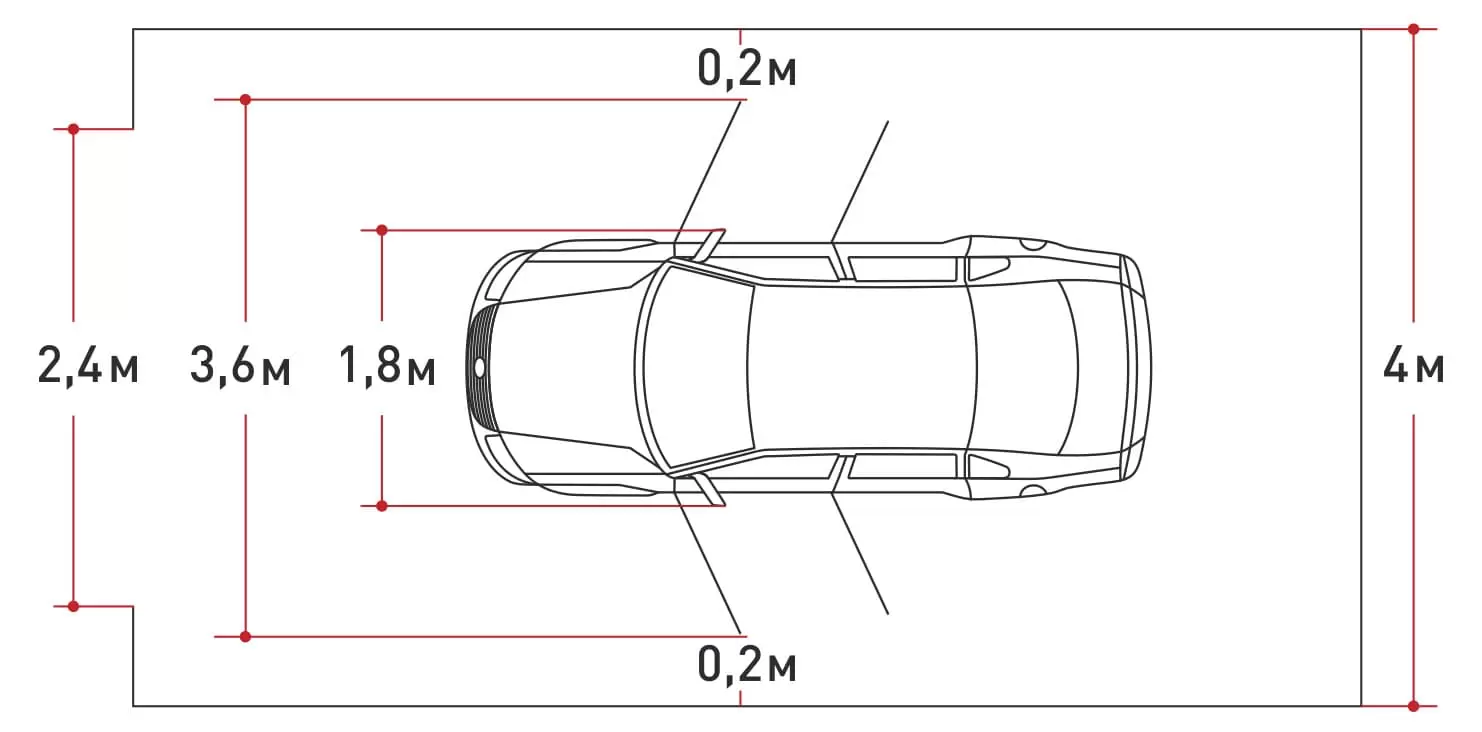

Šířku interiéru je třeba vypočítat s přihlédnutím k otevřeným dveřím vašeho vozu na obou stranách: k této hodnotě musíte přidat alespoň 20 cm vlevo a vpravo. To je nezbytné pro nerušený výstup a nástup do vozu. V tomto případě je nutné vzít v úvahu přítomnost regálů nebo jiných konstrukcí podél stěn.

šířka místnosti = šířka auta + šířka 2 otevřených dveří + 40cm

Hloubka garáže by měla být o 100 cm větší než výška vrat. To je nutné pro instalaci elektrického pohonu, který lze kdykoli dodatečně objednat a nainstalovat. V tomto případě by délka garáže vzhledem k vozidlu měla být o 150 cm delší: 50 cm před autem a 100 cm za autem pro pohodlné otevírání kufru.

hloubka místnosti = délka vozu + 150 cm

Garážová vrata se dvěma vozidly

V případě dvou a více vozidel zůstává princip výpočtu stejný, pouze se k šířce brány připočítá vzdálenost 50 cm Tato vzdálenost určuje bezpečnou vzdálenost mezi auty v okamžiku současného pohybu. Ale doporučujeme naplánovat si dva samostatné systémy bran, protože to sníží tepelné ztráty během chladného období a sníží přirozené opotřebení brány v důsledku lehčích konstrukcí.

3. Dostupnost dalšího vstupu

Ve fázi návrhu doporučujeme vzít v úvahu přítomnost samostatného dodatečného vchodu do garáže. Pokud není možný dodatečný vstup, je v sekčních vratech doplňková možnost vestavěných integrovaných dveří. Tato možnost je dostupná pro domovní vrata řady RSD02 s ocelovými výplněmi a také pro všechny řady průmyslových vrat kromě ISD01-PARKING a ISD THERMALPRO.

4. Příprava otvoru

V článku „Jak nainstalovat garážová vrata vlastníma rukama“ jsme podrobně zkoumali design sekčních vrat, pravidla pro přípravu a měření otvoru.

Pro otevření lze rozlišit následující základní pravidla:

• Povrch otvoru musí být hladký a rovný, bez třísek nebo prasklin
• Při měření horizontální a vertikální odchylky plochy otvoru by neměly přesáhnout 0,5 cm
• Pohybu brány nesmí bránit žádné stavební konstrukce
• Rozdíl přes podlahu by neměl přesáhnout 0,5 cm
• Minimální rozměr stěn je 10 cm, překlady (vzdálenost od vrcholu otvoru ke stropu) jsou 10 cm.
• Celá plocha: stěny a překlad musí být ve stejné rovině.

5. Doporučení velikosti od našich specialistů

Pokud plánujete garáž na mnoho let, mějte na paměti, že během této doby se mohou měnit typy vozidel a jejich rozměry.

Díky dlouholetým zkušenostem naši specialisté ověřili optimální rozměry:

1. Pro garáž s jedním autem je šířka vrat 280 cm a výška 200 cm Tyto stejné rozměry se zcela shodují s rozměry otvoru. Tyto rozměry budou stačit pro pohodlný nástup auta, džípu a minivanu.
2. Pro stěny – 12 cm.
3. Pro skokana – 35 cm.

„Často se na nás obracejí klienti, kteří navrhují garáž svépomocí a připravují otevření bez potřebných dovedností. V důsledku toho může dojít k odchylkám v geometrii otvoru, povrch nemusí být ve stejné rovině atd. Odstranění těchto závad je finančně i energeticky náročné. Instalace brány na takový otvor je spojena s předčasným opotřebením částí a součástí brány. Proto doporučujeme návrh garáže a přípravu otvoru svěřit zkušeným specialistům.
Naši geodeti otvor nejen změří, ale posoudí i kvalitu jeho přípravy pro montáž brány, dají doporučení na její úpravu a odstranění závad.“
