Použití plastových svorek

Nylonové stahovací pásky. Odborníci je běžně označují jako stahovací pásky.

Zvláštní pozornost si zaslouží materiál používaný k výrobě plastových kabelových stahovacích pásek: jedná se o nylon nebo, řečeno odborníky, polyamid. Tento syntetický materiál má řadu jedinečných vlastností, které jsou nepostradatelné při instalaci vnějších i vnitřních sítí:

• Nízké náklady (ve srovnání s kovovými analogy): díky tomu je cena plastových svorek tak nízká, že nemusíte přemýšlet o opakovaném použití – v případě potřeby se páska jednoduše přestřihne
• Odolnost vůči agresivním vlivům: nylonové nebo polyamidové svorky dokonale odolávají účinkům slabě kyselého, slaného prostředí, ultrafialového záření, jsou mrazuvzdorné
• Požární bezpečnost: polyamid nehoří – taví se a bod tání je poměrně vysoký – více než 250 ° C. Při vystavení teplu, například v případě požáru, polyamid neuvolňuje látky nebezpečné pro člověka.
• Nylon je mrazuvzdorný a dokáže si udržet plasticitu i při nízkých teplotách, a to až do -40-45 °C. Některé polyamidy si zachovávají své technologické vlastnosti i při nízkých teplotách až do -55 °C.
• Trvanlivost je kvalita dílů, kterou technologové vždy vysoce cení. Nylonové nebo polyamidové stahovací pásky slouží až 50 let – to je jejich životnost v souladu s certifikáty kvality.
• Konstrukce plastové kabelové pásky je tak jednoduchá a racionální, že doba na její instalaci je výrazně kratší než u kovových analogů.

Jedinečné vlastnosti materiálu, jednoduchost a racionalita designu zajišťují jejich vzácnou všestrannost použití: je obtížné vyjmenovat oblasti použití plastových pásek a svorek – od elektroinstalace po zahradničení, od letectví a kosmického stavitelství až po bydlení a komunální služby.

Kde a jak se používají nylonové kabelové stahovací pásky nebo vázací pásky?

Podmíněně rozdělme oblasti použití do dvou kategorií:

Komerční aplikace:

• Instalace silových rozvodů, elektroinstalace – nejčastější oblast použití plastových svorek
• Instalace komunikačních sítí (telefonie a internet)
• Montáž rámových a modulárních konstrukcí ve stavebnictví a opravách, bytových a komunálních službách (plastové svorky umožňují zkrátit čas, zlepšit kvalitu a vyhnout se rizikům při instalaci rámů železobetonových konstrukcí, dalších opravárenských a stavebních pracích)
• Instalace vodovodních a kanalizačních systémů, větracích potrubí (nylonové pásky jsou vynikající pro upevnění, bandážování a označování trubek a krabic)
• Montáž elektroinstalace a jednotek vozidel (výroba a opravy automobilové, letecké a vodní dopravy)
• Zemědělství, krajinářství a zahradničení (plastové svorky jsou nepostradatelné při instalaci skleníků a pařenišť, vyvazování popínavých a ovocných rostlin, montáži zahradního oplocení a mnoha dalších aktivitách)

Nekomerční použití:

• Montáž interiérových prvků, dekorativních a výstavních konstrukcí (co může být lepšího než stahovací pásky pro vázání a zpevňování girland, stojanů, nástěnných dekorací obrazů, osvětlení a dekorativních prvků)
• Četné potřeby v domácnosti (plastové stahovací pásky jsou nepostradatelné tam, kde potřebujete něco svázat, utáhnout hrdlo tašky nebo balíku nebo zajistit balicí materiál při balení)
• Nylonová kravata je vynikající náhradou a v řadě parametrů dokonce lepší než ocelová pouta pro policisty při omezování svobody zadržených: levná, veselá a hlavně – účinná!
• Plastová objímka našla své uplatnění v motocyklech, jízdních kolech a motoristickém sportu – tam, kde se kolo zakousává do mokré půdy, sněhu, tj. v jakýchkoli terénních podmínkách. Rychlý postup instalace objímek na běhoun – a kvalita jejich přilnavosti k vozovce se několikanásobně zvyšuje.

Navrhovaný seznam aplikací nylonových stahovacích pásek zdaleka není úplný. Oblasti použití tohoto úžasného zařízení jsou tak široké, že je nemožné si všechno zapamatovat a na to není dostatek fantazie. Je to jen na vás!

Svorka je typ spojovacího prvku, který se používá k upevnění a utěsnění spojů trubek, hadic, kabelů a různých potrubí. Dříve byly tyto problémy řešeny drátem, pomocí kterého instalatéři a průmysloví pracovníci opravovali spoje potrubí a hadic. Postupem času se upevnění drátu postupně zdokonalovalo a získávalo stále nové a nové úpravy, které vedly k vynálezu moderních modelů svorek. Vzhledem k široké rozmanitosti typů svorek a také rozdílům v oblastech jejich použití uvádíme podmíněnou klasifikaci založenou na účelu a konstrukci spojovacích prvků.

Drát

Spirálová drátěná svorka má jednoduchý a spolehlivý design, který se skládá ze dvou hlavních prvků: ocelových kroužků z ocelového drátu a utahovacího šroubu. K utažení upevňovacího prvku použijte standardní šroubovák nebo klíč. Svorka se utahuje na principu pružiny – při utažení šroubu se spirála zužuje a ovine kolem hadice. Výrobním materiálem je obvykle galvanizovaná ocel nebo, mnohem méně často, nerezová ocel. Rozměry: průměr krimpu od 13 mm nebo více.

Drátové spony jsou vhodné pro upevnění pevných pryžových a sacích hadic, kovových trubek a vlnitých trubek. Díky dvojité cívce drátu je zatížení krimpované hadice rozloženo rovnoměrně a nezpůsobuje výrazné deformace nebo poškození povrchu krimpovaných trubek. Během procesu montáže nebo opravy automobilu jsou potrubí chladiče a topení zajištěny spirálovými svorkami. V průmyslu se používají k upevnění hadic přepravujících různá pracovní média včetně oleje. Nejvýhodnější aplikací takové svorky je však instalace spirálových hadic, jejichž povrch kopíruje tvar drátěné svorky. Jde například o vlnité ventilační trubky nebo spirálovitě vyztužené hadice, které je obtížné zajistit jinými spojovacími prvky.

Závity drátu svorky dokonale zapadají mezi závity výztuže a bezpečně fixují hadici. Spirálová objímka může pracovat v podmínkách konstantních vibrací, ale nelze ji upevnit na tenkostěnné nebo příliš měkké trubky/hadice, jinak hrozí protlačení materiálem trubky.

Krimpování

Lisovací svorka, známá také jako šneková svorka, se používá pro upevnění a hermetické utěsnění hadic, trubek, potrubí a objímek vyrobených z tvrdých a elastických materiálů. Dnes existuje mnoho druhů svorek se šnekovým pohonem, ale všechny jsou spojeny jediným designem sestávajícím ze 3 hlavních prvků – krimpovací pásky, zámku a utahovacího šroubu. Ten se otáčí pomocí šroubováku, šestihranné hlavy nebo malého klíče.

Existují odrůdy, které mají místo šestihranné hlavy šroubu motýlkovou rukojeť. Tato konstrukce umožňuje instalaci a utažení svorky bez použití dalších nástrojů. Upínací pásek má zářezy, nazývané také stupně. V procesu utahování upevnění šroub umístěný v zámku přilne svým závitem k těmto stupňům a stlačí hadici – šnekové kolo s převodovým mechanismem funguje podobným způsobem. Zde dostala krimpovací svorka své druhé jméno.

Existuje několik typů šnekových svorek. Mohou se lišit umístěním zářezů a mají také pevnou nebo perforovanou krimpovací pásku. Svorky vyrobené s použitím perforované pásky vydrží menší zatížení a někdy se mohou při použití nadměrné síly zlomit.

Většina lisovacích svorek je vyrobena z nerezové nebo pozinkované oceli. Svorky tohoto typu mají poměrně široký výběr velikostí od 8 do 210 mm. Šnekové svorky se mohou lišit i šířkou pásky – standard je 9 mm. Vyztužené svorky, které vydrží tlak od 3 do 5 atm, mají šířku pásky 12 mm.

Trubka

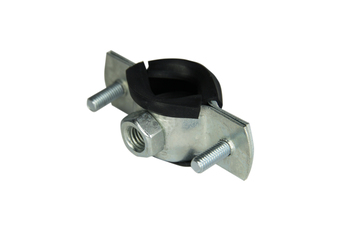

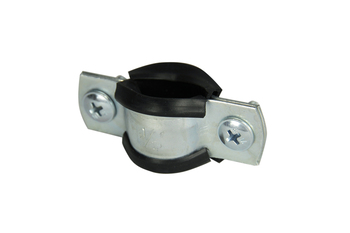

Používají se pro upevnění potrubí na různé povrchy ve vertikální i horizontální poloze. Hlavním rozdílem mezi objímkami na trubky je jejich konstrukce, která je speciálně přizpůsobena pro upevnění topných a vodovodních potrubí, kanalizačních potrubí, jakož i vzduchovodů na stěny a stropy.

Upevňovací prvek se skládá ze dvou konzol z pozinkované oceli, doplněných těsnícími pryžovými těsněními. Půlkroužkové pásky jsou vzájemně spojeny dvěma kombinovanými šrouby umístěnými na obou stranách výrobku. Na jednom z půlkroužků je uprostřed otvor pro spojení výrobku s klempířským kolíkem. Na toto místo je pomocí odporového svařování připevněna matice (M8). Půlkroužek se připevňuje na zeď pomocí vlásenky – jeden konec vlásenky se zašroubuje do hmoždinky předem nainstalované ve zdi a teprve poté se na vlásenku našroubuje matice.

Povrch může být buď plná nebo dutá zeď: beton, cihla nebo kámen s předvrtaným otvorem pro hmoždinku stejného průměru jako svorník. U dřevěných a dřevotřískových stěn se svorka upevňuje bez použití hmoždinky.

Velikosti trubkových svorek mohou být různé: pro průměr krimpovací trubky od 20 do 115 mm nebo více. Výrobním materiálem je ve většině případů pozinkovaná ocel. Pogumované těsnění je vyrobeno z EPDM (etylen-propylenový kaučuk) nebo podobného materiálu.

Napájení

Silové objímky jsou objímky na trubky a používají se pro montáž pevných a silnostěnných PVC a pryžových trubek. Základem jejich konstrukce je odolná páska a šroubové upevnění, díky kterému si můžete nastavit míru fixace spony na potrubí nebo hadici (dotažením matice). Zpevnění svorky je dosaženo pomocí dvou desek spojujících panty a pásku. Jsou bodově svařeny, díky čemuž svěrka vydrží vysoké krouticí momenty. Použitým materiálem je často pozink nebo nerezová ocel. Rozsah velikostí trubkových objímek je poměrně široký: pro průměry krimpovacích trubek od 17 do 40 mm nebo více.

Pro upevnění vyztužených trubek, pevných sacích hadic a hadic na stlačený vzduch vyrobených z pryže nebo plastu se upřednostňují robustní instalatérské svorky. Za těchto provozních podmínek musí být držák dostatečně pevný, aby vydržel vibrační pulsující zatížení, vysoký tlak, změny teploty a hluboké vakuum. Z těchto důvodů se silové svorky používají v instalatérství, automobilovém průmyslu a stavebnictví. Často se používají k provádění dočasných oprav, když je nutné rychle odstranit píštěl.

Jaro naloženo

Pružinové svorky se od ostatních druhů liší svým jednodílným provedením a materiálem výroby. Jsou vyrobeny ze speciální pružinové oceli, která nemá žádné spojovací prvky, šrouby ani zářezy. Z tohoto důvodu se jim také říká samosvorné svorky. Pružina je ve stlačeném stavu a má dvě „uši“, která se uvolní kleštěmi a poté se instalují na trubku nebo hadici.

Pružinová svorka se objevila na trhu relativně nedávno a používá se hlavně k utěsnění spojů hadice-zásuvka a hadice-potrubí, které se vyznačují výraznými teplotními změnami – často upevnění palivových hadic a potrubí v topných a chladicích systémech automobilu motor.

Charakteristickým rysem takových svorek je, že jejich instalace a demontáž se provádí pomocí speciálních kleští na pružinové svorky, jejichž velikost není univerzální. Průměr pružinových svorek musí být zvolen zvláště přesně pro krimpovanou hadici – rozteč by neměla přesáhnout 2-5 mm.

Materiály pro výrobu svorek

Instalatérské svorky jsou vyrobeny převážně z kovů, které jsou chráněny před oxidací a rzí. Dobře odolávají vibracím a tlaku a mají dlouhou životnost. V poslední době však najdete v prodeji plastové spojovací prvky, které plní stejné funkce. Dále se podíváme na zásadní rozdíly mezi kovovými a plastovými svorkami.

Kovové svorky

Klíčovými výhodami kovových svorek je jejich pevnost a odolnost vůči namáhání. Jsou vyrobeny z různých kovových slitin, jako je nerezová nebo galvanizovaná ocel, a vydrží značné zatížení bez deformace nebo ztráty kvality. Různé druhy svorek, jako jsou trubkové, šnekové nebo spirálové svorky, jsou vyrobeny z kovu, aby vyhovovaly minimálním provozním podmínkám. Například pro upevnění spojů těžkých nebo vysoce zatížených potrubí vystavených vibracím a dynamickému zatížení je jediným řešením silová příchytka, která je vyrobena z kovové pásky vyztužené ocelovými pláty. V tomto případě samozřejmě nemůže být řeč o plastovém analogu.

Klempířské svorky se používají v podmínkách, kdy nějakým způsobem přicházejí do styku s vodou nebo vysokou vlhkostí. Z tohoto důvodu je výrobním materiálem buď nerezová ocel nebo pozinkovaná uhlíková ocel, která nepodléhá korozi – to je nejlepší varianta zajišťující dlouhou životnost výrobku a jeho spolehlivý provoz v nepříznivém prostředí.

Plastové svorky

Pokud jde o plastové svorky, první věc, která vás napadne, jsou plastové spojky používané k uspořádání drátů a kabelů. Moderní trh se spojovacím materiálem a rychlý rozvoj plastikářského průmyslu však nabízí nová řešení problémů, které byly vždy řešeny kovovými svorkami.

Dnes v prodeji najdete upevňovací svorky určené pro stacionární upevnění kanalizačních trubek různých průměrů (například 110 mm). Existují také potrubní (montážní) svorky vyrobené z polypropylenu a homopolymeru „PP-M“, které, i když vydrží malé zatížení, nejsou ovlivněny bludnými proudy, a proto neztrácejí kvalitu. Mají standardní provedení a jsou vybaveny šroubovým zapínáním. Charakteristickým rysem mnoha plastových svorek je současně samosvorný mechanismus, který nevyžaduje použití nástrojů, stejně jako pohodlná a rychlá instalace v místech s nízkým tlakem a nízkým zatížením vibracemi.

Plastové svorky jsou lehké a levné ve srovnání s jejich kovovými protějšky, proto jsou dostupnější pro širokou škálu spotřebitelů. Díky své nízké hmotnosti umožňují snadnou manipulaci a instalaci. Plast je chráněn před korozí a oxidací, takže jej lze používat za stejných podmínek jako kov. Důležitou nuancí je zde však mez pevnosti plastových svorek – ne ve všech případech je lze použít bez rizika poškození upevňovacích prvků. Z tohoto důvodu se při výběru svorky musíte řídit technickými vlastnostmi výrobku, abyste vybrali dostatečně pevný, stabilní a odolný spojovací prvek pro konkrétní situaci.

Aplikace pro svorky

Lisovací a drátěné svorky zajišťují těsné spojení mezi jednotlivými sekcemi potrubí a zabraňují jejich pohybu nebo oddělování – zejména u trubek a hadic, které vedou vysokotlakou vodu. Trubkové svorky se používají pro dlouhodobé upevnění komunikací ke stěnám. Výkonové modely se používají v případech, kdy je nutné upevnit hadici nebo potrubí pracující v podmínkách neustálých vibrací, vysokého tlaku a teplotních změn.

V automobilovém průmyslu jsou spony široce používány k zajištění spojů mezi hadicí a hrdlem v chladicím a topném systému, v palivovém systému a dalších součástech, kde je důležité zabránit úniku pracovní kapaliny a zajistit stabilní polohu potrubí .

Jednou z hlavních aplikací svorek ve stavebnictví je upevnění potrubí a ventilačních systémů. Díky nim je možné zorganizovat spolehlivé spojení mezi jednotlivými úseky potrubí a zabránit tak posunutí nebo zničení. Například spirálové svorky jsou vynikající pro instalaci vlnitého ventilačního potrubí. Pomocí lisovací svorky jsou upevněna pevná a ohebná potrubí, trubky a hadice. Silové svorky se používají k montáži sacích hadic a vzduchových hadic pracujících v podmínkách vysokého tlaku, pulzujícího zatížení a vysokého vakua.

Jak vybrat správnou svorku

Při výběru vhodné svorky je důležité zvážit více faktorů, aby spojovací prvek vydržel zatížení a plnil svou funkci po dlouhou dobu bez ztráty kvality. Zde je to, čemu byste měli věnovat pozornost:

1. Typ příchytky – instalatérské příchytky (drátové, krimpovací) slouží ke spojování trubek nebo hadic. Trubkové svorky se používají k instalaci potrubních komunikací na stěnu. Dočasné opravy k odstranění píštělí na kovových trubkách se provádějí pomocí silových svorek;

2. Velikost a průměr – je důležité zvolit svorku správného průměru tak, aby poskytovala spolehlivé a těsné spojení mezi upevněnými prvky bez deformace. Některé typy upevnění vyžadují přesnější výběr, protože mají malý krok přípustného rozdílu velikosti (pružinové a silové svorky);

3. Materiál – závisí na provozních podmínkách a požadavcích projektu. Například pro aplikace s vysokým zatížením, kde je důležitá odolnost vůči tlaku, vibracím a teplotě, jsou preferovány kovové silové svorky vyrobené z nerezové nebo pozinkované oceli;

4. Upevňovací mechanismus – mnoho typů svorek vyžaduje nástroj k utažení upevňovacího prvku. Téměř vždy je to šroubovák, šestihran nebo klíč. Pružinová svorka vyžaduje speciální kleště. Existují však modely krimpovacích svorek vybavených pohodlnou plastovou motýlkovou rukojetí pro rychlejší a pohodlnější instalaci.

Tipy pro instalaci svorek

Posuďte místo, kam plánujete svorku nainstalovat, a ujistěte se, že je vhodné pro tento typ upevnění. Věnujte pozornost typu povrchu a přítomnosti nerovných povrchů – v případě potřeby oblast vyhlaďte pro účinnější trakci. Svorka se volí v závislosti na materiálu krimpovací hadice/trubky. Například drátěné modely nemusí být vhodné pro měkké a hladké materiály, ale dokonale se hodí k vlnité trubce nebo zesílené hadici. Totéž platí pro lisovací, trubkové a silové svorky – všechny jsou vybrány pro konkrétní typ trubky nebo pryžové hadice. Po instalaci svorky zkontrolujte spolehlivost upevnění, ujistěte se, že pevně drží (nesklouzává a neprotlačuje).

Výrobce spotřebního materiálu pro mixéry MasterProf

Firma MasterProf vyrábí a dodává instalatérské výrobky od roku 2012. Během této doby jsme zorganizovali vlastní výrobu obalů ve městě Petrohrad. Je téměř zcela automatizovaný a funguje nepřetržitě, aby plně vyhovoval potřebám našich zákazníků a instalatérského trhu. Každá produktová jednotka, včetně různých svorek, prochází vícestupňovou kontrolou kvality a je testována v reálných provozních podmínkách.

V sortimentu firmy najdete svorky pro různé úkoly – krimpovací svorky šíře 9 mm, vyrobené z nerezové oceli a s běžnými šrouby, s motýlkovými rukojeťmi; lisovací svorky, šířka 9 mm, z pozinkované oceli s pevnou a perforovanou páskou; instalatérské svorky, včetně těch, které obsahují kolík a hmoždinku; spirálové drátěné svorky vyrobené z pozinkované oceli; silové svorky z pozinkované oceli. Všechny typy prezentovaných svorek jsou prezentovány v široké škále velikostí, sortiment zahrnuje i krimpovací svorky s maximálním průměrem až 210 mm.

Závěr

Svorky jsou spojovací prvky používané jak v každodenním životě, tak v různých oblastech průmyslu. Instalatérské svorky zajišťují spolehlivé upevnění hadic, trubek a objímek různé tuhosti. Výběr vhodného typu spojovacího prvku přímo závisí na typu materiálu krimpovací trubky a provozních podmínkách: tlak, změny teploty, vibrace a mechanické zatížení. Široká škála modelů vám umožňuje vybrat si nejvhodnější svorku pro konkrétní aplikaci, ať už se jedná o spojování hadic, upevnění potrubí na stěnu, upevnění radiátorů a topných trubek v autě a tak dále.
