Průchod komínem dřevěnou podlahou: pravidla

Při instalaci jednookruhového nebo sendvičového komína sami, je důležité znát řadu nuancí tohoto procesu, aby byl další provoz topného zařízení bezpečný.

Zejména se mnozí zajímají o přesnou vzdálenost od komína k dřevěným konstrukcím. To je velmi důležitá záležitost, protože při nedodržení doporučených parametrů je vysoká pravděpodobnost nehod, včetně požáru.

Jaká by měla být vzdálenost od komína ke stromu?

Na tuto otázku je velmi těžké jednoznačně odpovědět, protože vše závisí mimo jiné na typu komínového systému. V tomto článku jsme použili údaje, které jsou vhodné pro kamna na tuhá paliva (dřevo, palivové brikety, uhlí atd.).

Existují tři hlavní typy komínových systémů – jednookruhové kovové komíny, sendvičové komíny a keramické. Každý z nich má svá pravidla týkající se vzdálenosti komínového potrubí od hořlavých konstrukcí.

Jednookruhové komíny

Vzdálenost komína od dřevěné stěny by se měla rovnat vzdálenosti používané pro topná zařízení:

• 500 mm – pokud jsou dřevěné konstrukce nechráněné.
• Minimálně 250 mm – pokud je stěna chráněna vláknocementovými deskami, které se speciálně používají k ochraně podlahy a stěn před teplem provozního topného zařízení.

Sendvičové komíny

Přípustná vzdálenost sendvičového komína od dřevěné stěny je menší než u jednookruhového komína. To je vysvětleno tím, že jeho konstrukce má izolační vrstvu (minerální nebo čedičovou vatu) umístěnou mezi dvěma trubkami, takže vnější trubka se tolik nezahřívá – pouze do 120-130 stupňů Celsia.

Mimochodem, jsou to „sendviče“, které se stále více používají při uspořádání systémů pro odvod kouře. Zde jsou některé z jejich hlavních výhod:

• Dostatečně vysoká rychlost instalace.
• Trubka má hladké vnitřní stěny, takže se tvoří méně sazí a zároveň zajišťuje požadovanou úroveň trakce.
• Lehký komínový systém.
• Použití vysoce kvalitní nerezové oceli zajišťuje dlouhou životnost.

Podle SPiP musí být při průchodu stropy dodržena vzdálenost 380 mm od vnitřní trubky sendvičového komína k dřevěným konstrukcím. Pokud jsou chráněny hořlavé konstrukce, lze tento parametr snížit na 250 mm.

Důležitá je také dodatečná ochrana trámů, krokví a opláštění pomocí azbestových plechů (tloušťka 5 mm) a pozinkovaných plechů.

Keramické komínové systémy

Nejméně se zahřívají komínové systémy z keramiky. Vnější povrch je jen mírně teplý, takže vzdálenost komínu od stěny domu nebo jakýchkoli jiných hořlavých konstrukcí může být minimální. V návodu k obsluze komínových systémů Schiedel je uvedeno, že vzdálenost mezi vnějším povrchem a dřevem může být cca 50 mm (při teplotách spalin do 400 stupňů Celsia) a 100 mm (při teplotách do 600 stupňů Celsia a saunová kamna).

Minimální vzdálenost mezi komínovou trubkou a stěnami v koupelně

V lázních se používají především litinová a ocelová kamna, která mohou být navíc vybavena ohřívačem vody. Dodatečné obložení mastkem nebo jiným kamenem je možné.

Nejběžnějším typem komínové trubky je zpravidla ocel. Je lehký a odolný vůči chemikáliím. Kromě toho se ocel dostatečně rychle zahřívá a aktivně přenáší teplo do místnosti a udržuje požadovanou úroveň teploty.

Ale je tu ještě jedna stránka – ocel se velmi zahřívá, takže se může stát potenciální příčinou požáru. Při sestavování projektu je důležité předem určit průchod komínového potrubí stropem.

Je důležité dodržovat další pravidla:

• Kontakt komínového potrubí s nosnými konstrukcemi je zakázán. Dále musí být minimální vzdálenost minimálně 130 mm (od jakékoli hořlavé konstrukce).
• Kontakt mezi stěnou trubky a stropem není povolen, bez ohledu na to, z jakého materiálu je vyrobena (ocel, keramika atd.).
• Je důležité izolovat mezeru mezi komínovým průduchem a okraji otvoru.
• Spodní část průchodu je utěsněna nerezovým plechem.
• Stěny v koupelně umístěné vedle kamen je lepší chránit pomocí speciálních vláknocementových desek.
• Pro zajištění požadované úrovně požární bezpečnosti je lepší instalovat PPU.

Přípustná vzdálenost mezi komínem a stěnou je uvedena v dokumentaci dodané s komínovými systémy a topnými zařízeními. Při vlastní instalaci se proto raději zaměřte na informace poskytnuté výrobcem.

Pro odstranění spalin z kotlů, kamen, kamen je instalován komín v domech a lázních. Při instalaci vnitřní konstrukce jsou trubky vedeny svisle přes mezipodlahové a stropní podlahy a střechu. V tomto případě je třeba věnovat zvláštní pozornost prostupovým jednotkám, zejména v místech, kde komín ústí dřevěnými podlahami. Sebemenší chyba může způsobit požár. Je důležité učinit všechna možná bezpečnostní opatření, aby se zabránilo nechráněnému kontaktu s hořlavými materiály při průchodu komína.

Požární normy a předpisy

Při instalaci komína byste měli vzít v úvahu normy popsané v SNiP 41-01-2003 a SP 7.13130.2013. Vzhledem ke vzniku inovativních izolátorů a sendvičových trubek na stavebním trhu mohou být některá ustanovení považována za zastaralá, ale základní normy zůstávají nezměněny.

Regulační dokumenty se zaměřují na potrubí z cihel a betonu. Od vnějších ploch komína k hořlavým prvkům se doporučuje dodržet světlost 130 mm. Pro keramický systém odvodu kouře bez izolace je minimum 250 mm, s izolací – 130 mm. Pokud se instaluje kovová trubka, měli byste se podívat na přílohu SNiP 41-01-2003, která se nazývá „Kovové vzduchové kanály (přípustné průřezy a tloušťka kovu). Uvádí, že od trubky k nechráněnému stromu by měla být ponechána mezera 500 mm. Vrstvem tepelné izolace lze světlost zmenšit na 380 mm. Při instalaci byste se měli řídit standardními hodnotami uvedenými v pokynech výrobce kamen a komínů.

Jak daleko se můžete odchýlit od normy?

Komínový prostup ve stropech může být uspořádán odchylně od předepsaných norem, pokud je pro takové rozhodnutí opodstatnění. Potřeba může být spojena s použitím tepelně izolačních řešení, která mají jiné požadavky, než jaké jsou předepsány v SNiP. Pro zajištění bezpečné instalace v souladu se zákonem se můžete spolehnout na následující dokumenty:

Jaké materiály lze použít?

Pro správnou instalaci komína je důležité znát seznam povolených materiálů. Cihlové, keramické a kovové trubky se mohou zahřát na teploty, které způsobují doutnání a požár v dřevěných podlahách a stropech. Pro zajištění bezpečného provozu kamen a dalších topných zařízení je důležité izolovat potrubí a krabici ohnivzdornými výplněmi.

Pro tento účel lze použít následující:?

Podlahy lze izolovat při stavbě komína pomocí azbestové lepenky. Materiál nehoří ani nedoutná. Má vysokou mechanickou pevnost. I při přímém kontaktu s ohněm poskytuje vysokou úroveň izolace.

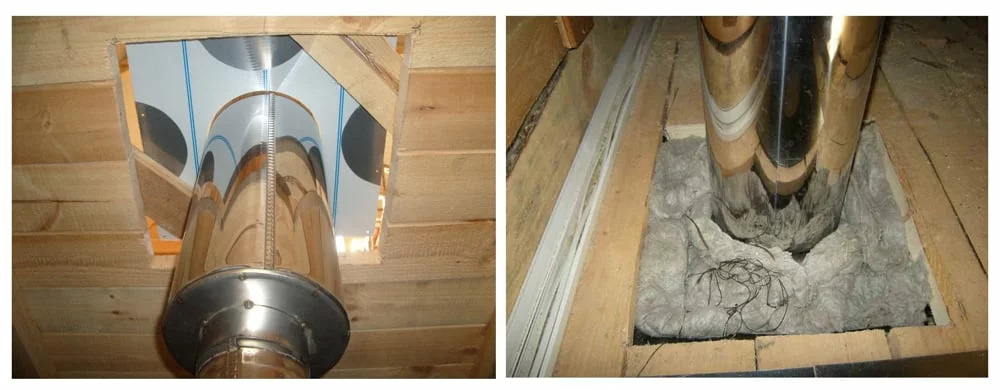

Uspořádání vývodu ve stropě

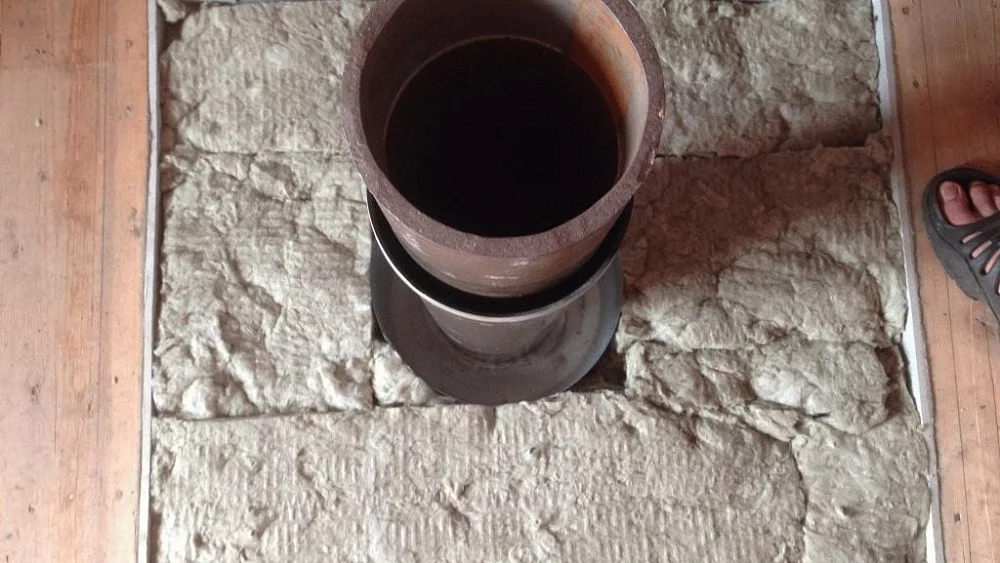

Komínový průchod stropním otvorem je uspořádán ve formě krabice, která je vyplněna ohnivzdorným materiálem. Je třeba vzít v úvahu umístění komunikací. Je třeba se vyvarovat přímého kontaktu komína s okolními inženýrskými sítěmi. Důležité je také zabránit kontaktu s nosnými konstrukcemi. K rozvodu přes strop se často používají sendvičové trubky. Jedná se o prefabrikované systémy s vrstvou tepelné izolace. Moduly jsou zapojeny do série pomocí svorek. Spoje by nikdy neměly být umístěny v průchodech stropy.

Důležité body ke zvážení:?

Při přehřátí pece je snadno překročen maximální přípustný průtok spalin. V každém okamžiku může sendvič ztratit své vlastnosti a z hlediska tepelné vodivosti se proměnit v jednostěnný sendvič. Je třeba dodržet doporučenou vzdálenost od dřevěných částí 380 mm.

Postup instalace

Při instalaci komína je důležité instalovat potrubí přísně svisle a chránit stropy před požárem. V první fázi práce je určeno umístění uzlu. Dále se sestaví plášť. Dalším krokem je instalace tepelné ochrany.

Průchod potrubí stropem lázeňského domu

Fáze práce mohou mít vlastnosti v závislosti na designu objektu.

Zde je obecný instalační algoritmus:

Popsaný algoritmus je relevantní při instalaci hotové potrubní krabice do stropního otvoru. Pro průchod komína si můžete pořídit provedení s kulatým nebo obdélníkovým průřezem. Jednotka se volí podle průměru potrubí. Samostatná montáž krabice je možná. V tomto případě budou vyžadovány přesné výpočty pro řezání plechů z nerezové oceli a tepelně izolačního materiálu. Pro zachování tvaru krabice jsou instalovány pozinkované distanční podložky.
