Všechny kabelové produkty jsou konvenčně rozděleny na dráty a kabely. Dráty zase mohou být měkké nebo tvrdé. Třída mobility je určena hlubším systémem. Při pokládání otázky výběru jednožilového nebo vícežilového drátu se primárně nemyslí počet žil v jednom drátu, ale jejich struktura. V tomto tématu budeme hovořit o rozdílech mezi porovnávanými vodiči a jejich podmínkách použití, které přímo závisí na konstrukční možnosti.

Z jakých materiálů je drát nebo kabel vyroben?

První i druhý vodič se skládají z vodivých pramenů, které mohou být použity holé nebo pokryté izolací. Izolační materiál souvisí s dielektrikem, což může být PVC, pryž, polyethylen a fluoroplast. Vlastní jádra jsou vyrobena z mědi nebo hliníku. Struktura žíly je:

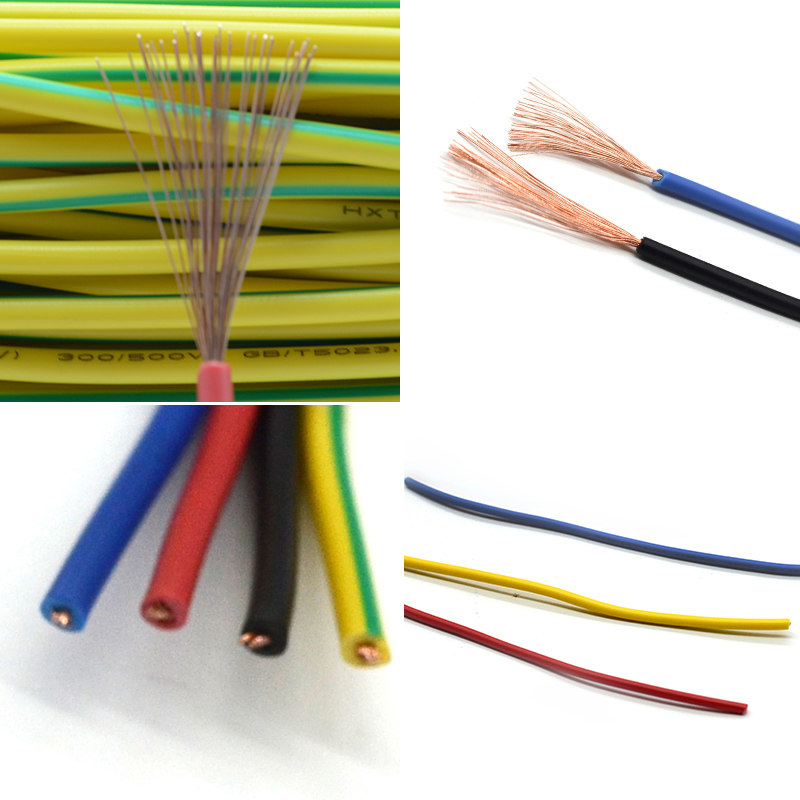

Pevné – jednovodičové. Kompozice zahrnuje pevný válcový nebo tvarovaný (sektorový) vodič, jinými slovy monolit.

Měkký – vícedrátový. Kompozice obsahuje 7 nebo více tenkých drátů. Přesný počet vodičů je určen ve specifikacích a závisí na ploše průřezu TPG a také na třídě flexibility.

Třída flexibility

Tento indikátor určuje, jak moc lze vodič ohnout, aniž by došlo k poškození jeho struktury a ztrátě funkčních vlastností. Celkem bylo identifikováno 6 hlavních tříd, kde první třída zahrnuje nejpevnější vodiče a šestá (poslední) nejflexibilnější.

Například jednožilový drát patří do první třídy ohebných vodičů a drát s měkkým vícežilovým jádrem je materiálem 4. třídy ohebnosti. V těchto případech je kategorie flexibility zahrnuta do označení.

V praxi jsou kabely s třídou pružnosti větší než 2 klasifikovány jako vícežilové vodiče a čím vyšší je klasifikátor, tím více žil je vestavěno.

Příklad výběru vodiče v závislosti na počtu žil

Jako příklad uveďme konkrétní situaci a typ zařízení pro výběr určitého typu drátu: jednožilový nebo lankový. Vícežilové dráty se často používají pro mobilní nebo elektrická zařízení sestavená pomocí nestandardní technologie. V případě stacionární instalace je vhodné položit vodiče do speciálně vyrobených kanálů, aby se zlepšil průchod zatáček a ohybů.

Pro pokládku kabeláže v domě a v drážce by nejlepší možností byl jednožilový kabel. Je schopen odolat vysokému mechanickému zatížení.

V automatizačních panelech a RCD se používají jednovodičové izolované vodiče patřící do třídy PV-1. V tomto případě je to tento typ drátu, který bude stát pevně na svém místě a nezlomí se při náhlých trhnutích při výměně automatizace nebo při jiných pracovních procesech. Jejich výhodou je také přesné zachování tvaru, který jim byl dán při montáži.

V ústřednách lze použít vícežilové i jednožilové vedení. Jejich typ se volí na základě použitých svorek, počtu a uspořádání zařízení. Při použití štítů by mělo být zajištěno jejich vhodné umístění pro rychlou údržbu. Je třeba vzít v úvahu nejen vnější provedení, ale také vnitřní instalaci zařízení.

V informačních sítích se standardně používají specializované jednožilové kabely a pro napájení těchto zařízení se používají vícežilové vodiče. Jinak jsou napájeny přímo z kabelové přípojky.

Šňůry se používají pro mobilní zařízení, jako jsou vrtačky a jiné elektrické nářadí, žehličky, stolní lampy. U žehliček je šňůra pokryta látkovým opletem, který poskytuje dodatečnou ochranu před účinky vysokých teplot a tření.

Mnoho uživatelů se často ptá, který vodič drží proud lépe. V domácích podmínkách nemá elektrická síť 50 Hz žádné zvláštní požadavky na počet vodičů v jádře. Výběr vodiče je založen výhradně na instalačních a provozních vlastnostech.

Ve vysokofrekvenčních obvodech a audio zařízeních, stejně jako v akustice, dochází ke kožnímu efektu. K tomuto jevu dochází, když proud teče převážně po povrchu kabelu a čím vyšší frekvence, tím více nosičů náboje je vytlačováno na povrch.

Kožní efekt ve vodiči má za následek zmenšení užitečné plochy průřezu a v důsledku toho zvýšení ztrát v kabelu. Proto se používají buď jednotlivé opletené jednožilové vodiče (u vysokonapěťových pulzních transformátorů) nebo měkké vícežilové vodiče.

Článek pojednává o hlavních oblastech použití kabelů v každodenním životě. Stručně lze říci toto: výběr vodiče s jednovodičovým nebo vícevodičovým jádrem závisí pouze na konkrétní situaci a provozních podmínkách zařízení, jeho mobilitě.

Pokud hledáte vodiče pro topné systémy a nejste si jisti, který tepelně odolný vodič použít, kontaktujte naše konzultanty. Vždy rádi pomůžeme.

Pro pokládku kabeláže v domě a v drážce by nejlepší možností byl jednožilový kabel. Je schopen odolat vysokému mechanickému zatížení.

Který je lepší, vícežilový nebo jednožilový kabel?

Hlavní rozdíl mezi vícežilovým a jednožilovým vodičem spočívá v jeho vyšší flexibilitě. Díky tomu je v řadě případů výhodnější. Je vhodnější pro pokládku v kabelových kanálech.

Proč nemůžete v bytě použít vícežilový drát?

V důsledku toho se zvyšuje kontaktní odpor a elektrický proud začíná zahřívat spojení, což časem vede k jeho zahřátí s možným vznícením elektrického vedení. Proto není při připojování vícežilových vodičů povoleno použít každou metodu.

Jaké jsou výhody lankového drátu?
Vlastnosti vícežilového kabelu. Výhody: Vysoká flexibilita, elasticita a odolnost proti opotřebení.
Mohu použít 1.5 kabel pro zásuvky?

Pro elektrické rozvody v bytě doporučujeme použít měděné vodiče o průřezu 1.5 až 2.5 mXNUMX. mm. Dva a půl metru čtverečního použijte na zásuvky a jeden a půl na osvětlení.
