El, klasifikace a instalace podpěr přenosového vedení

Podpěry elektrického vedení jsou navrženy tak, aby podpíraly a napínaly vodiče s proudem nebo komunikační vodiče v závislosti na jejich účelu. Podpěry trolejového vedení jsou hlavní součástí konstrukce dálnice. Také pro stavbu venkovního vedení, pro účely upevnění a nosných drátů, se používají lineární tvarovky – háky, svorky, traverzy atd.

Elektrické vedení podporuje typy a typy

V současné době se pro instalaci napájecích vedení vzduchem používají následující typy podpěr skládající se z regálů.

Střední

Jsou nejběžnější a instalují se na rovné úseky nadzemního elektrického vedení. Používají se k podepření drátů a nejsou navrženy tak, aby podpíraly napětí způsobené tahem drátu podél vedení.

Kotva

Instalují se na rovných úsecích i v místech, kde procházejí přírodními bariérami nebo různými inženýrskými stavbami. Charakteristickým rysem tohoto typu podpěry je její tuhá a odolná konstrukce. Umožňuje absorbovat značné podélné zatížení.

Roh

Instalují se, pokud je potřeba natočit trasu přenosu výkonu pod velkým úhlem. V úhlech do 30 stupňů lze použít rohové mezilehlé podpěry. Pokud je úhel větší než 30 stupňů, pak se používají speciální kotevní rohové podpěry, které mají mnohem tužší strukturu. V tomto případě jsou dráty upevněny pomocí kotev.

Terminál

Koncová podpěra je typ podpěry kotvy. Jsou instalovány na začátku nebo konci dálnice. Jejich rysem je vnímání zatížení od napětí drátů a kabelů pouze v jednom směru. Aby účinně odolávaly provoznímu zatížení, mají koncové podpěry odolnou kotevní strukturu, která dokáže spolehlivě fixovat a držet vlasec v požadované poloze.

V závislosti na napětí jsou podpěry rozděleny:

Pro vedení nízkého napětí 0,4 kV.
Pro vedení vysokého napětí 6, 10, 35 kV a výše.

V prvním případě se používají železobetonové stojany podpěr elektrického vedení SV-95, SV-110 a impregnované dřevěné o délce 9,5 a 11 metrů.

Čím vyšší je napětí venkovního vedení, tím výkonnější a těžší jsou podpěry, včetně kovových a kompozitních.

Instalace podpěr elektrického vedení v závislosti na jejich typu

Instalace podpěr elektrického vedení je nutná v následujících případech:

výstavba elektrického vedení
rekonstrukce vzdušných sítí ve starých vesnicích, osadách, SNT, DNP
dodávání elektřiny do nových zahrad, nových chatových vesnic a farem na těžko dostupných místech; distribuce podél zahradnických ulic předplatitelům
dočasná dodávka elektřiny do rozestavěných objektů (dočasné stavby)
instalace dodatečné železobetonové nebo impregnované dřevěné podpěry délky 9,5 m (nebo několika podpěr) pro připojení elektřiny k soukromému pozemku, k domu
pouliční osvětlení, video monitorovací zařízení
instalace internetového kabelu, optického kabelu
výměna elektrických sloupů

Způsoby montáže podpěr se také liší v závislosti na napětí.

Proces instalace elektrického vedení podporuje SV-95, SV-110 pro venkovní vedení 0,4 kV

Při pokládce venkovního vedení 0,4 kV se používá typ speciálního zařízení, jako je vrták. Umožňuje rychle vyvrtat otvor požadované velikosti. Vrták také dodává, vykládá, zvedá, nese a instaluje podpěrný sloup elektrického vedení SV-95, SV-110 nebo dřevěný. Instalace se provádí svisle do otvoru a udržuje se v pevné poloze, dokud není zajištěna zhutněním výkopovou zeminou.

Přečtěte si více

Proč písek z pískového filtru končí v bazénu?

Kromě toho bychom neměli zapomínat na speciální zařízení – jeřáb, který umožní výškové práce na instalaci zařízení a napínání samonosných izolovaných drátů.

Práce na instalaci podpěr vedení pro přenos energie musí být prováděny v plném souladu s požadavky SNiP 12-01-2004. Tento regulační dokument rozděluje instalaci do několika fází:

dodávka, rozmístění stožárů, značení
vrtání otvorů o hloubce 2 až 3 metry (určeno konstrukcí nebo vlastnostmi půdy)
montáž a instalace podpěr dle projektu
vyrovnání a konečná fixace (jamka se zasype vykopanou zeminou a zhutní vrstvu po vrstvě).

Vedení vysokého napětí

Při výstavbě vedení vysokého napětí je technologie mnohem složitější. V tomto případě je nutné použití složitějších jeřábových mechanismů a také vrtulníků.

Tyto stavby zajišťují napájení velkých průmyslových a stavenišť, včetně obydlených oblastí. Proto jsou sebemenší chyby při instalaci plné vážných následků. Jedná se o přerušení dodávky energie, vypnutí. A v důsledku toho obrovské ztráty pro všechny ekonomické subjekty a jednotlivce bez výjimky.

Naše společnost profesionálně provede práce na klíč:

na dodávku sloupů přenosu síly SV-95, SV-110, impregnované dřevo,
vrtání důlkovým vrtákem,
instalace v souladu se všemi normami a předpisy.

K tomu máme vlastní flotilu speciálního vybavení a zkušené vrtačky.

Objednejte si u nás montáž za nízké ceny, protože nejsme zprostředkovatelé, ale přímí umělci!

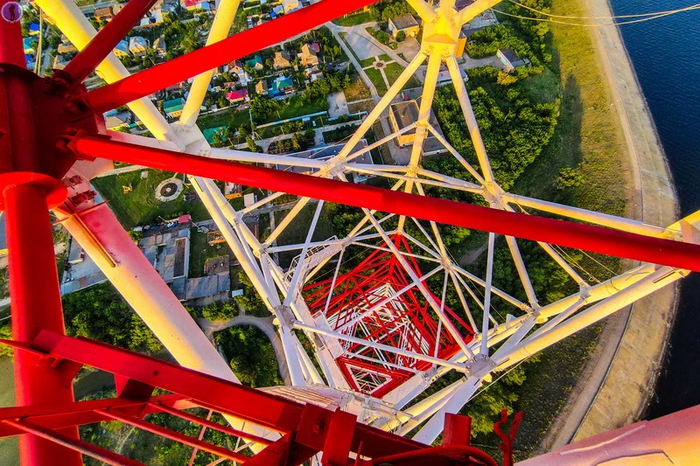

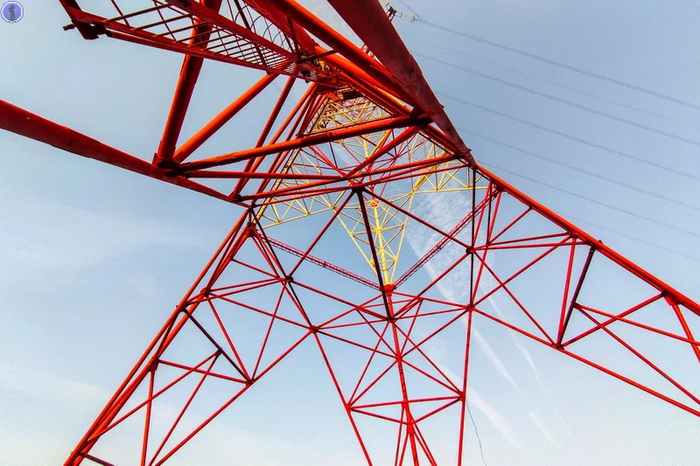

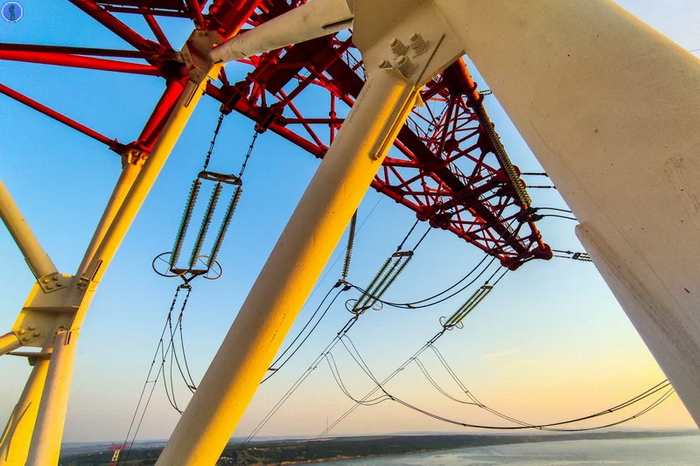

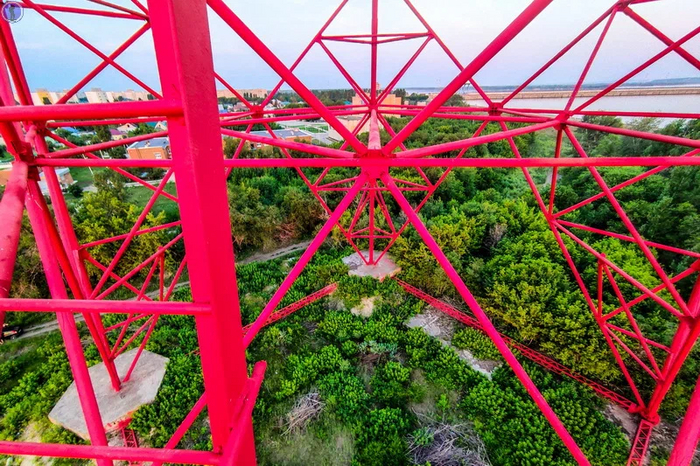

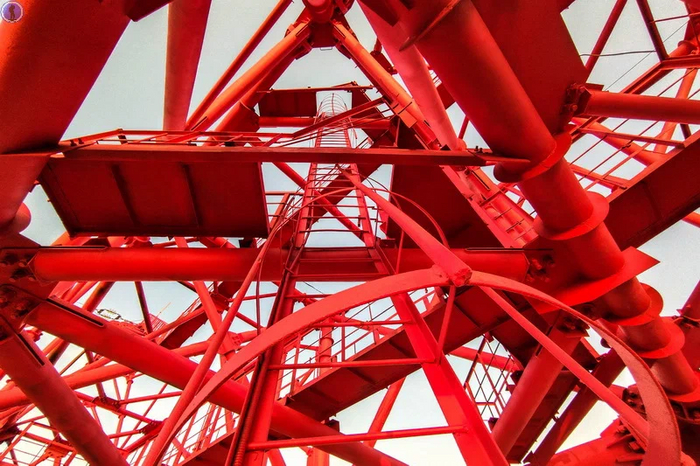

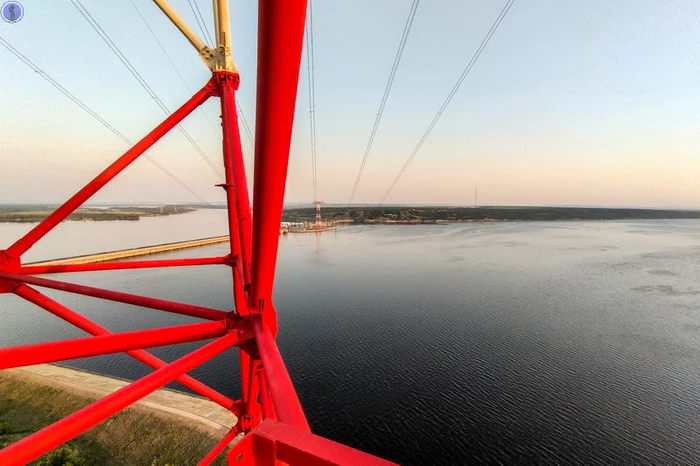

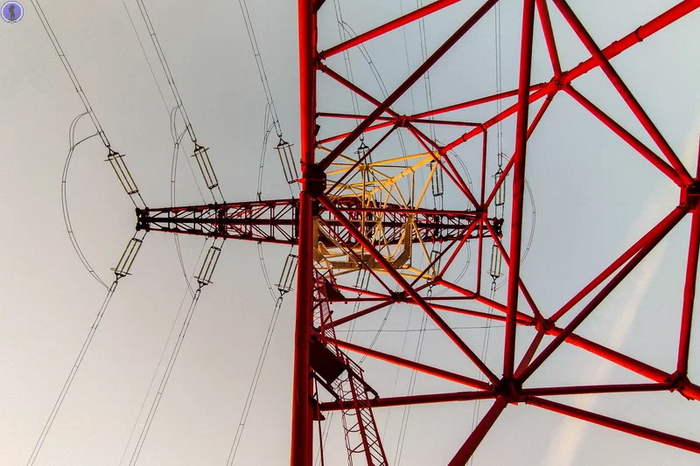

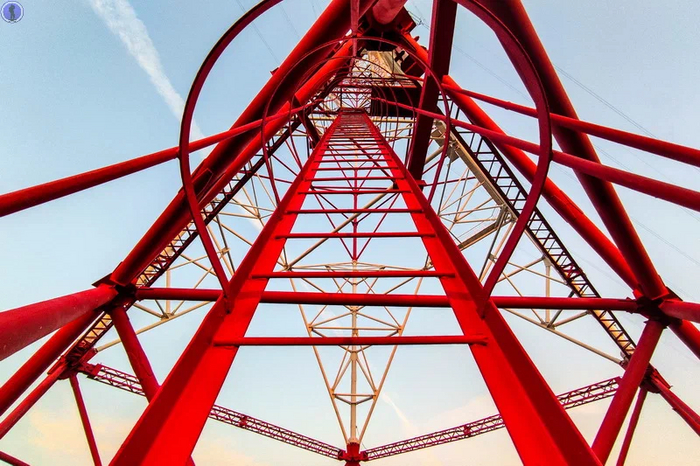

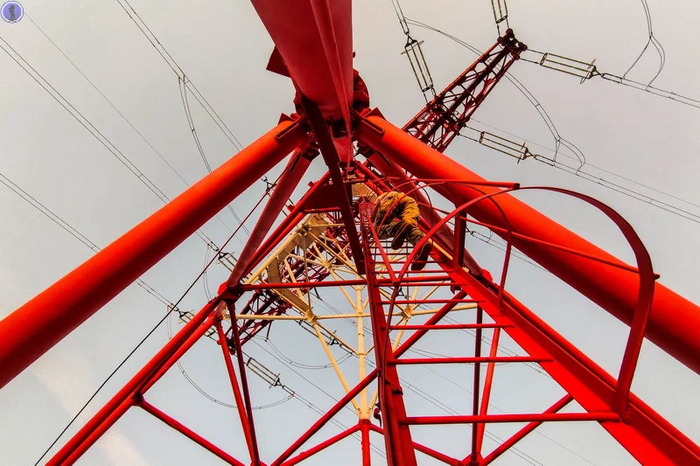

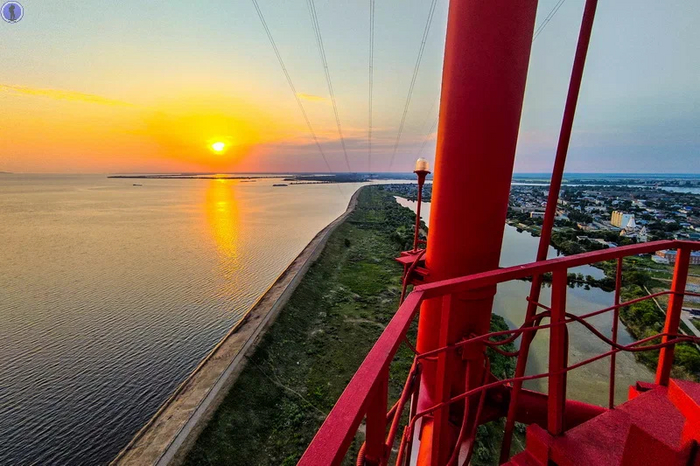

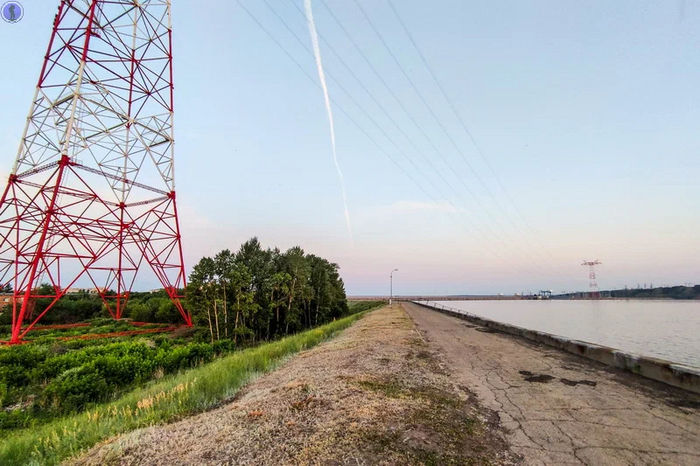

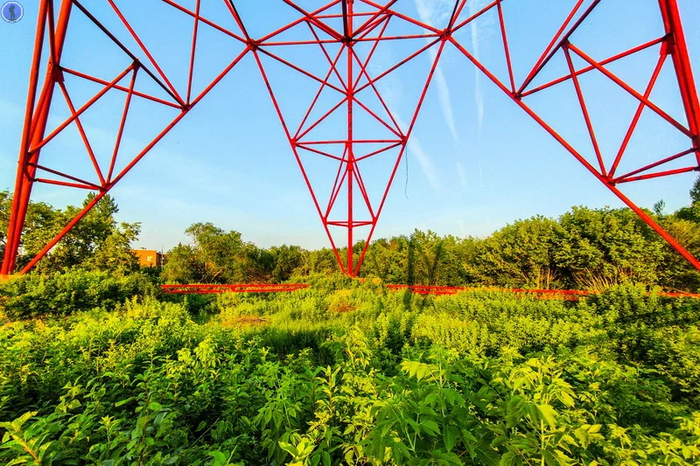

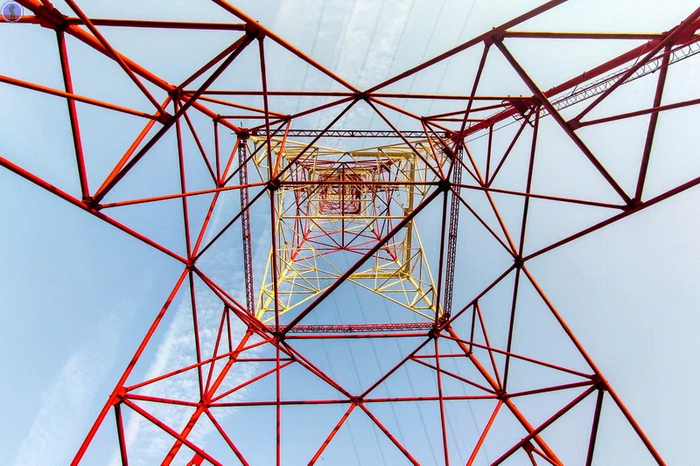

Dnes ukážeme pohledy z nejvyšší věže přenosu energie v Rusku a Evropě. Jedná se o věž AT-178 s výškou 197 metrů na vzdušném přechodu 500 kV přes řeku Volhu z vodní elektrárny Saratov pojmenované po. Lenin Komsomol poblíž města Balakovo.

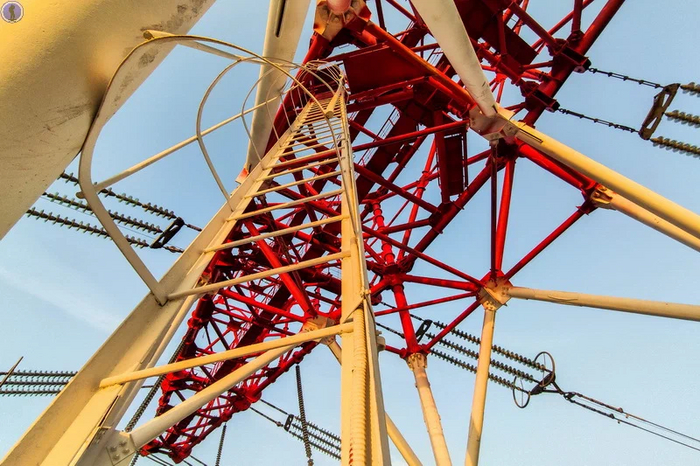

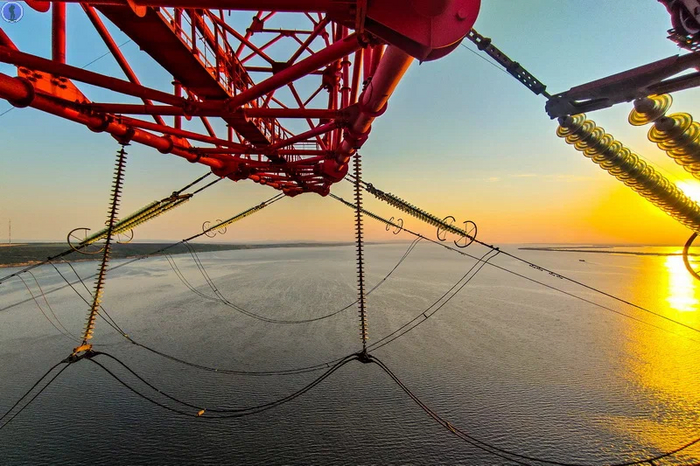

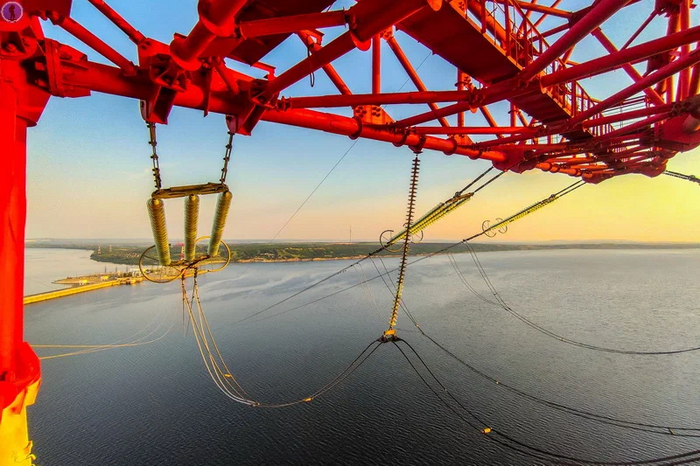

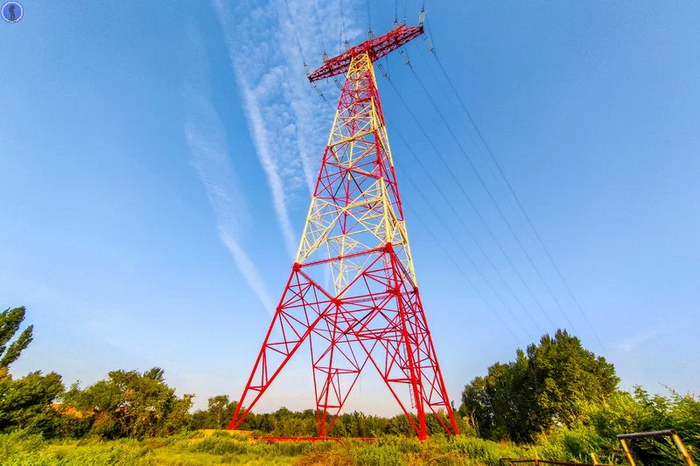

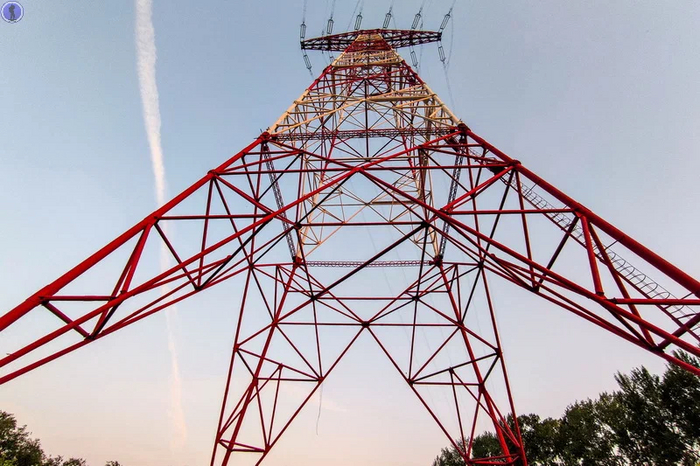

Tato slavná nadzemní křižovatka 500 kV vedení z kombinovaného hydroelektrického komplexu Saratov a vodní elektrárny do města byla postavena v letech 1983 až 1984. a skládal se ze dvou hlavních přechodových podpěr AT-140 s výškou 159 metrů a AT-178 s výškou 197 metrů, dále ze dvou krajních podpěr K500-1 s výškou 36 metrů a 2K40 s výškou 56 metrů .

Skončili jsme poblíž docela náhodou, když jsme tudy před několika lety projížděli během dalšího výletu za přáteli.

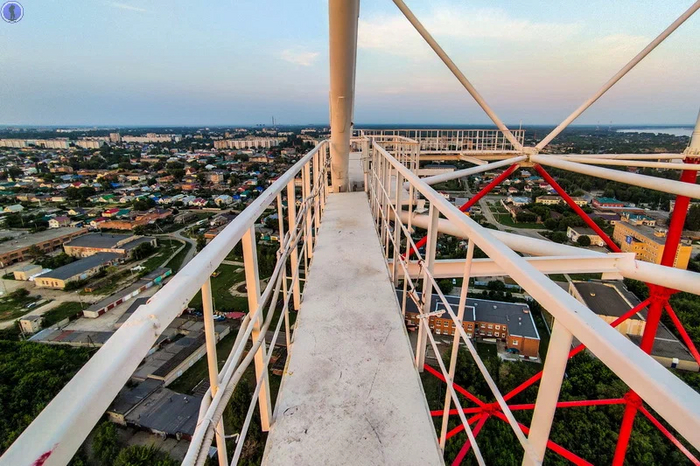

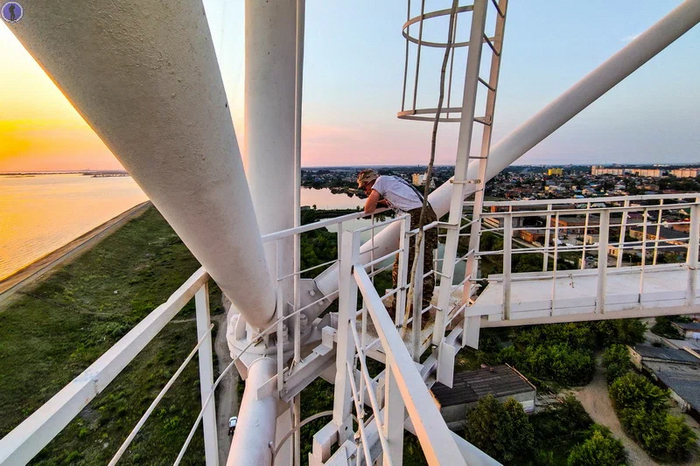

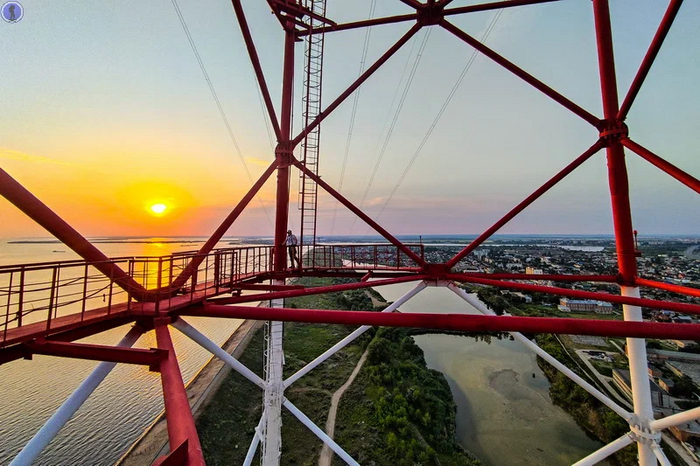

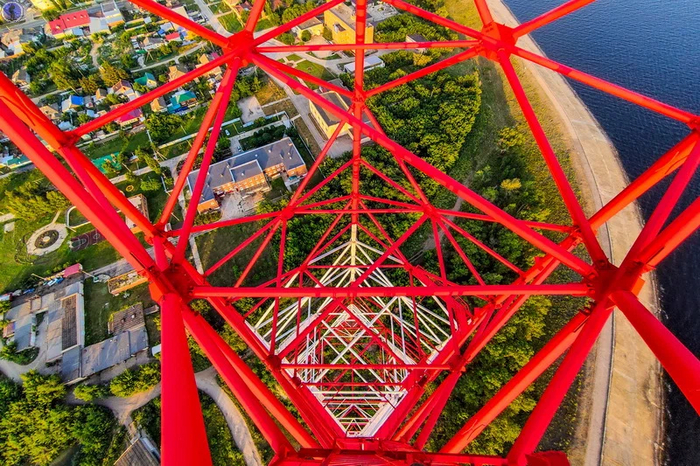

Support je místní dominantou a často ho navštěvují místní milovníci výšek, kteří fotí krásné fotky a nahoru požádalo i pár kluků z našeho týmu.

Samotná vodní elektrárna o výkonu 1378 1956 MW byla postavena v letech 1971 až 24. Poté byla postavena přehrada s přístupovými branami a 12 vodními elektrárnami tvořící obrovskou „Saratovskou nádrž“ o objemu 000 000 1968 metrů krychlových táhnoucí se přes oblasti Saratov, Samara a Uljanovsk, která byla naplněna do roku XNUMX.
